VG3.290 D
VG3.360 D
Originalbetriebsanleitung
Für die autorisierte Fachkraft
Gasbrenner ............................................ 2-28
Notice d'emploi originale
Pour l'installateur spécialiste
Brûleurs gaz......................................... 29-54
it, nl ...................................... 4200 1021 2201
en ......................................... 4200 1027 9501
............................................. 4200 1021 2002
02/2011 - Art. Nr. 4200 1021 2101B
de
fr
Werbung
Verwandte Anleitungen für elco VG3.290 D
Inhaltszusammenfassung für elco VG3.290 D
- Seite 1 VG3.290 D VG3.360 D Originalbetriebsanleitung Für die autorisierte Fachkraft Gasbrenner ..........2-28 Notice d’emploi originale Pour l’installateur spécialiste Brûleurs gaz......... 29-54 it, nl ........4200 1021 2201 en ......... 4200 1027 9501 ..........4200 1021 2002 02/2011 - Art. Nr. 4200 1021 2101B...
- Seite 2 Gasbrennern mit Gebläse am Wärme- reiches geeignet. Jede andere Verwen- M. SPONZA erzeuger dungsart erfordert die Genehmigung von ELCO. Montage und Inbetrieb- EN 60335-1, -2-102 Für Schäden, die sich aus folgenden nahme dürfen ausschließlich von autori- Sicherheit elektrischer Geräte für den Gründen ergeben, schließen wir die...

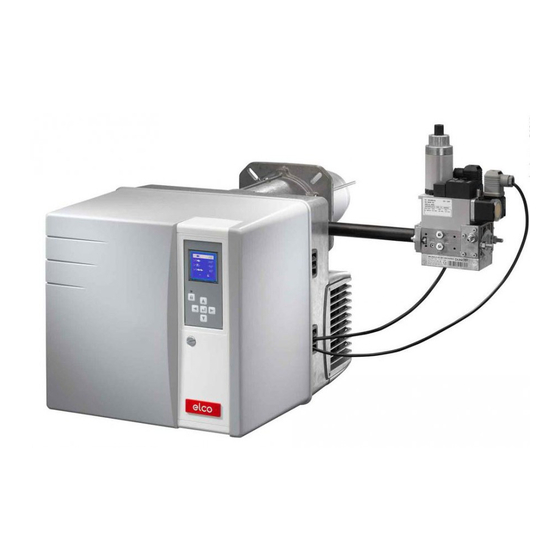

- Seite 3 Übersicht Brennerbeschreibung Feuerungsautomat Display Luftdruckwächter Elektromotor Zündtransformator Y10 Stellmotor für Luftregulierung Gaskopfeinstellschraube Gehäuse Einhängevorrichtung (Service) Feuerraumdruckabnahmeleitung Brennerrohr Elektroanschluß 7P 10.1 Elektroanschluß 4P Abdeckhaube Entriegelungsknopf Befestigungsschraube Brenner- haube 113 Luftkasten 02/2011 - Art. Nr. 4200 1021 2101B...
- Seite 4 Funktion Betriebsfunktion Sicherheitsfunktion Funktionsbeschreibung Sicherheitsfunktionen Bei erstmaliger Einschaltung, nach - Bildet sich beim Start des Brenners Spannungsausfall sowie nach einer (Gasfreigabe) keine Flamme, so wird Störabschaltung, nach Gasmangel oder nach Ablauf der Sicherheitszeit von nach 24 Stunden Stillstand beginnt die max.
- Seite 5 Funktion Feuerungsautomat TCG 2xx Der Gasfeuerungsautomat TCG 2xx Verriegelung und Entriegelung Der Automat kann mit Hilfe des Entstör- steuert und überwacht den Gebläse- brenner. Durch den mikroprozessor- knopfes verriegelt oder entriegelt werden, vorausgesetzt der Automat gesteuerten Programmablauf ergeben steht unter Spannung. sich äußerst stabile Zykluszeiten, unab- Vor Ein- oder Ausbau des hängig von Schwankungen der Netz-...
- Seite 6 - Stellung der Luftklappe in 2. Stufe (Das untere rechte Menü ist bei den - Stellung der Luftklappe bei Schließung Brennern VG3.290 D und des Ventils 2. Stufe (beim Umschalten VG3.360 D nicht aktiviert) von 2. auf 1. Stufe) •...
- Seite 7 Funktion Feuerungsautomat TCG 2xx Phasen des Programmablaufs: Einschalten des Zündtrafos, Warten auf neue Wärmeanforde- keine Spannung Fremdlichtüberwachung rung Einschalten, keine Wärmeanfor- Brennerstart: Öffnen des Magnetventils, Flammenbildung, derung Sicherheitszeit Wärmeanforderung Auffahren der Luftklappe in Vorbe- Warten auf Regelungsfreigabe lüftungsposition Öffnen der Luftklappe bis zur Prüfung Luftdruckwächter Ruhe- Öffnung des Ventils 2.
- Seite 8 Funktion Belegungsplan 230 Volt-Anschlüsse Wärmeanfor- Stromversorgung Magnetventil Thermostat 2. Stufe Zündung Brennermotor Erde Erde derung Stecker Klemme Luftdruck- Anzeige Gasdruck- Flammen- Fernentrie- wächter Störung wächter wächter gelung Stecker Klemme Klemme Bezeichnung Stecker Klemme Bezeichnung Stecker Phase Brennermotor Phase Thermostat 1. Stufe (T1) Erde Signal Wärmeanforderung (Option T2) Neutralleiter...
- Seite 9 Funktion Belegungsplan Niederspannungsanschlüsse Anzeigeeinheit / PC-Schnittstelle Stellantrieb der Luftklappe Klemme Bezeichnung Stecker Klemme Bezeichnung Stecker nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt...
- Seite 10 Funktion Gasarmatur MB-ZRDLE MBZRDLE... B01S.. (zweistufig) Technische Daten Regulierung Hydraulikbremse Kompakteinheit bestehend aus : Eingangsdruck max. 360mbar Regulierung 2.Stufe Filter, einstellbarem Druckwächter, nicht Umgebungstemperatur -15 bis +70° C Regulierung 1.Stufe einstellbarem, schnell öffnendem und Spannung 230 V/50 Hz schließendem Sicherheitsventil, einstell- Leistungsaufnahme 60 VA barem Druckregler, Hauptventil (erste...
- Seite 11 Montage Brennermontage Vorbereitung für Montage des Brenn- Montage des Brennkopfs kopfs • Stehbolzen in die Brennerplatte/ • Brennerplatte/Kesseltür gemäß Kesseltür einschrauben und die nebenstehender Zeichnung Isolationsunterlage aufsetzen. Bei vorbereiten. Lochkreis < 220 mm vorgestanzte • Durchgangsloch mit Langlöcher der Isolationsunterlage Innendurchmesser a = 155-190 mm auf das erforderliche Maß...
- Seite 12 Montage Gasarmatur Prüfung der Mischeinrichtung für Erdgas / Flüssiggas Montage der Gasarmatur Prüfung der Mischeinrichtung • Prüfen, ob die Ringdichtung B • Einstellung der Ionisationssonde und vorhanden ist und korrekt auf Flansch der Zündelektrode gemäss Darstel- C liegt. lungen prüfen. •...
- Seite 13 Inbetriebnahme Elektroanschluss Prüfung vor der Inbetriebnahme Ionisationsstrommessung Allgemeine Vorschriften für die Gas- Bei der Inbetriebnahme des Brenners versorgung wird gleichzeitig die Anlage unter der • Der Anschluss der Gasarmatur an das Verantwortung des Installateurs oder Gasnetz darf nur von einer seines Stellvertreters abgenommen.
- Seite 14 2. Stufe Zündung 1. Stufe 2. Stufe 1,3 / 5,3 1,6 / 6,3 2 / 6,3 2,3 / 7,7 1,3 / 4,8 VG3.290 D 2,8 / 7 3,3 / 8,1 4,7 / 8 4,8 / 10 2,7 / 6,3 4,7 / 8,5...
- Seite 15 Inbetriebnahme Luftregulierung Luftregulierung Die Luftregulierung im Brennkopf Die Regulierung der Verbrennungsluft beeinflusst neben dem Luftdurchsatz erfolgt an zwei Stellen: auch die Mischzone und den Luftdruck • druckseitig über den Öffnungsspalt im Brennerrohr. Drehen der Stell- zwischen Stauscheibe und Brenner- schraube A rohr - nach rechts: mehr Luft - nach links: weniger Luft...
- Seite 16 Inbetriebnahme Einstellung Gas-Kompakteinheit MB-ZRDLE Allgemeines Einstellverfahren Druckreglereinstellung: Die Einstellung der 2. Stufe erfolgt Die Messung des Drucks vom Druckregler erfolgt an Stelle pBr. Der ausschließlich mit Hilfe des eingestellte Druck sorgt für den Druckreglers. Das Ventil für die 2. Stufe gewünschten Durchsatz.
- Seite 17 Einstellmenü. Auf dem Display werden die Werksvoreinstellungen für die verschiedenen Luftklappen- positionen angezeigt (hier als Beispiel: VG3.290 D). Folgende Luftklappenpositio- nen sind dargestellt: Es erscheint die Menü-über- - Zündstellung (hierauf ist der sicht, wobei das Menü zur Ein- Cursor bei Öffnung des...
- Seite 18 Inbetriebnahme Voreinstellung ohne Flamme Allgemeine Hinweise vor Brennerstart Menü Einstellung ohne Flamme beenden Wurden alle Stellantriebspositionen gemäß gewünschter Voreinstellung festgelegt, kann jetzt zum nächsten Abschnitt der Inbetriebnahme - «Einstellung mit Flamme» - weitergeschaltet werden. Hierzu Cursor in der untersten Displayzelle auf das Symbol plazieren und durch Taste bestätigen.
- Seite 19 Inbetriebnahme Einstellung mit Flamme - Solange keine Wärmean- Luftklappe fährt in Zünd- forderung vom Kessel stellung, Vorzündung vorliegt, bleibt der Brenner im Bereitschaftsmodus. Es besteht noch die Möglich- keit, zum vorhergehenden Einstellmenü «Voreinstellung ohne Flamme» zurückzu- kehren. Hierzu Cursor auf Symbol platzieren und mit Taste...
- Seite 20 Inbetriebnahme Einstellung mit Flamme Einstellung 1. Stufe Wurde die Flamme erkannt schaltet der Feuerungsautomat nach der Regelfreigabe auf die 1. Stufe. - Je nach gewünschter Leistung den Gasdruck für die 1. Stufe mit Hilfe des Reglers an der Gas- armatur einstellen. Dabei permanent die Verbrennungswerte überprüfen (CO, CO , Ruß).
- Seite 21 Inbetriebnahme Einstellung mit Flamme Betriebsmodus Menü «Einstellung mit Flamme» beenden Die Einstellung des Brenners kann nun abgeschlossen werden. Bei Bedarf besteht aber die Mög- lichkeit, jeden einzelnen Einstellwert nochmals zu korrigieren. Hierzu den Cursor mit den Tasten oder auf den nochmals zu korrigierenden Wert platzieren. Ansonsten bestehen jederzeit folgende Möglichkeiten, das Menü...
- Seite 22 Inbetriebnahme Einstellung Gasdruckwächter Einstellung Luftdruckwächter Speichern der Einstelldaten in der Anzeigeeinheit Einstellung Gasdruckwächter drehen, bis Gasdruckwächter Brenner • Zur Einstellung Abschaltdruck : Deckel abschaltet. des Gasdruckwächters abnehmen. • Durch weiteres Drehen im Uhrzeige- • Messvorrichtung für Gasdruck pBr an- sinn Gasdruckwächter 10% höher als schließen.
- Seite 23 Service Wartung Servicearbeiten an Kessel und Im Zuge der jährlichen Brennerwar- - Funktionsprüfung Flammenwächter Brenner führt ausschließlich der tung empfohlene Arbeiten : und Feuerungsautomat geschulte Heizungsfachmann durch. - Probelauf des Brenners, Eingangs- - Überprüfung des Gasfließdruckes vor Um eine turnusgemäße Durch- messung und nach der Gasregelstrecke sowie führung der Servicearbeiten zu...
- Seite 24 Service Wartung Austausch des Flammrohrs Haubenreinigung Für diesen Eingriff muss entweder die • Keine chlorhaltigen oder scheuernden Feuerraumtür geöffnet oder der Brenner Reinigungsmittel verwenden. ausgebaut werden. • Haube mit Wasser und Reinigungs- - Variante 1 - Zugang über die Feuer- mittel säubern.
- Seite 25 Service Störungsbeseitigung Ursachen und Beseitigung von onsfähigkeit der einzelnen Brenner- Störungen komponenten überprüfen. Im Falle einer Störung müssen die Vor- Sicherheitsrelevante Komponenten aussetzungen für den Normalbetrieb dürfen nicht repariert werden sondern überprüft werden: müssen durch Ersatzteile mit identi- Bei Störungen müssen die grundsätzli- scher Teilenummer ersetzt werden.
- Seite 26 Service Störungsbeseitigung Symbol Störung Ursache Beseitigung Verbrennungsluftgebläse wird ein- Luftdruckwächter: Kontakt schließt Neue Einstellung des Druckwäch- geschaltet. nicht ters durchführen. Brenner startet nicht. Verdrahtung überprüfen. Druckwächter austauschen. Verbrennungsluftgebläse wird Fremdlicht während der Ventil überprüfen eingeschaltet. Vorbelüftung oder Vorzündung. Flammenüberwachung Brenner startet nicht. überprüfen.
- Seite 27 Service Menü Stördiagnose Menü Betriebsstatistik Menü Stördiagnose Für den Zugang zum Menü Stördiagnose beliebigen Knopf drücken, während der Brenner in Betriebsbereitschaft, in Betrieb oder in Störung ist. Während des Brennerstarts kann das Menü Stördiagnose nicht aufgerufen werden. Es erscheint die Menüübersicht. Mit den Tasten oder , Cursor auf Symbol für Menü...
- Seite 28 Service Menü Betriebsstatistik - Gesamtzahl der Brennerstarts seit der letzten Nullsetzung der Zählung - Anzahl der Störungen seit der letzten Nullsetzung der Zählung - Anzahl der Betriebsstunden seit der letzten Nullsetzung der Zählung - Anzahl der Betriebsstunden in 2. Stufe seit der letzten Nullsetzung der Zählung - Anzahl Störungen Fremdlicht - Anzahl Störungen «Keine Flamme nach Sicherheitszeit»...
