Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼", Schweißstrom "-"
festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung Schweißbrenner
stecken und festziehen.
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
5.3.1.1

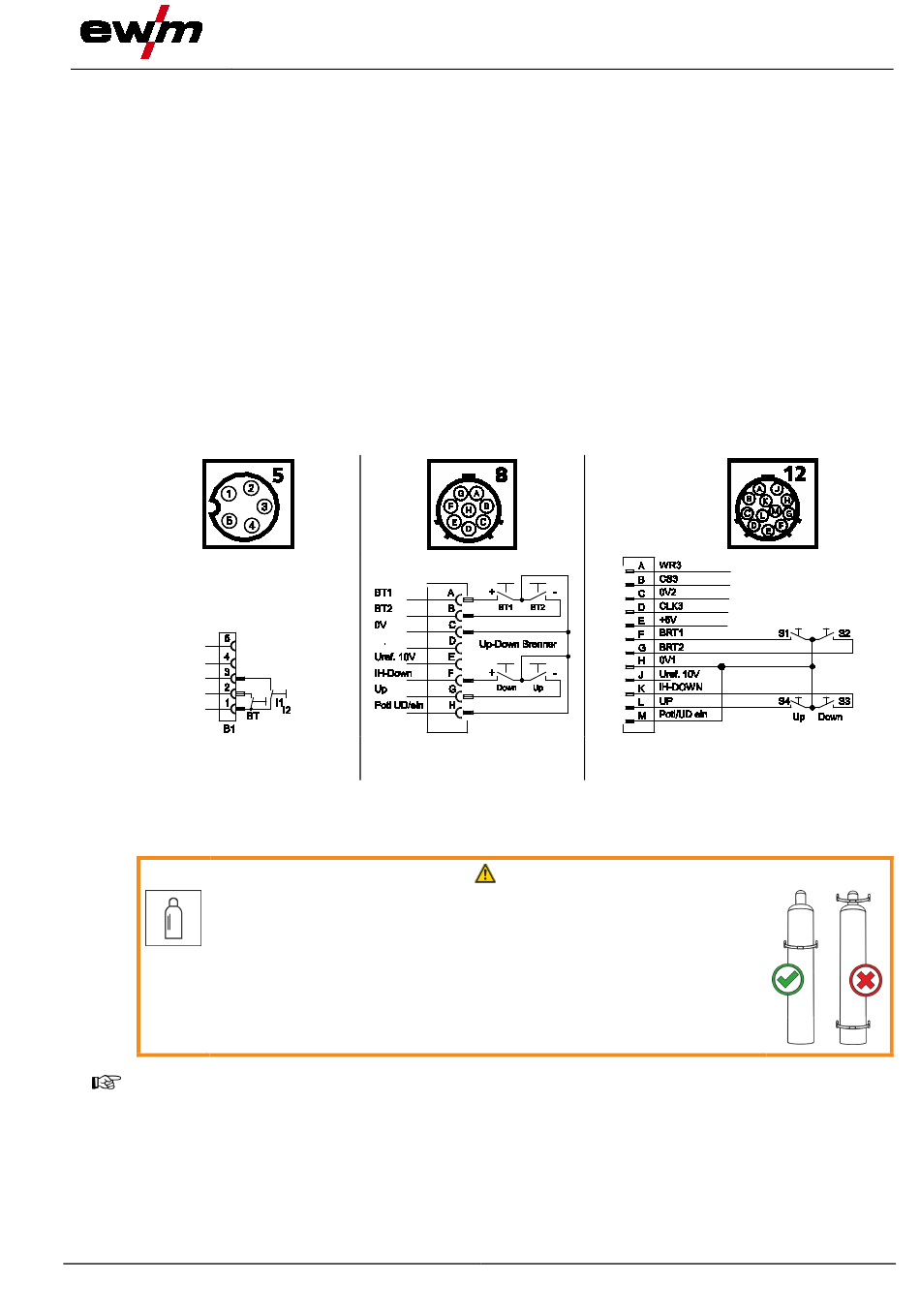

Anschlussbelegung, Steuerleitung Schweißbrenner
WIG-Schweißgeräte werden ab Werk mit einer bestimmten Anschlussbuchse für die
Schweißbrennersteuerleitung ausgeliefert (5- oder 8-polig). Fahrbare Geräte können auf Grund des
Platzangebotes sogar über zwei dieser Anschlussbuchsen verfügen. Der Funktionsumfang erhöht sich
mit der Anzahl der verfügbaren Pole. Gegebenenfalls kann eine dieser Anschlussbuchsen nach- oder
umgerüstet werden > siehe Kapitel 9.
WIG-Standardbrenner
5.3.2
Schutzgasversorgung
Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Nicht ordnungsgemäße oder unzureichende Befestigung von
Schutzgasflaschen kann zu schweren Verletzungen führen!
•
Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen (Kette / Gurt) sichern!
•
Die Befestigung muss in der oberen Hälfte der Schutzgasflasche
erfolgen!
•
Sicherungselemente müssen eng am Flaschenumfang anliegen!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
•
Gelbe Schutzkappe bei Nichtgebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
099-000109-EW500
23.08.2018
WIG-Up-/Down- oder
Poti-Brenner
Abbildung 5-8
WARNUNG
Aufbau und Funktion
WIG-Schweißen
WIG-Up-/Downbrenner mit Anzeige
