Aufbau und Funktion
PC-Schnittstelle
5.10
PC-Schnittstelle
Schweißparametersoftware PC 300
Alle Schweißparameter bequem am PC erstellen und einfach zu einem oder mehreren Schweißgeräten
übertragen (Zubehör, Set bestehend aus Software, Interface, Verbindungsleitungen)
•
Verwaltung von bis zu 510 JOBs
•
Austausch von JOBs von und zum Schweißgerät
•
Online-Datenaustausch
•
Vorgaben für Schweißdatenüberwachung
•
Aktualität durch die serienmäßige Updatefunktion für neue Schweißparameter
•
Datensicherung durch einfachen Austausch zwischen Stromquelle und PC

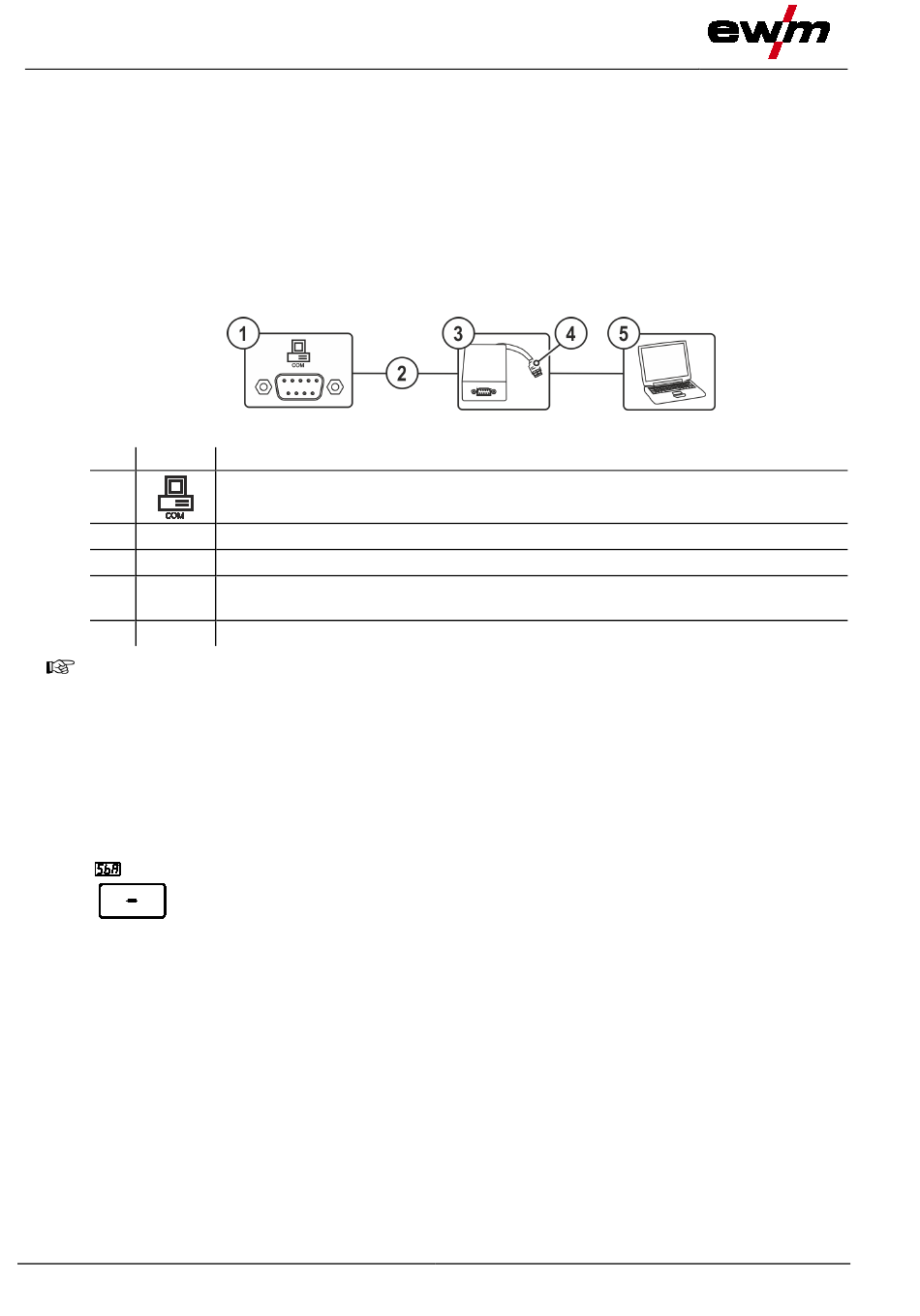

Pos. Symbol
1
2
3
4
5
Geräteschäden bzw. Störungen durch unsachgemäßen PC-Anschluss!
Nichtverwenden des Interface SECINT X10USB führt zu Geräteschäden bzw. Störungen der
Signalübertragung. Durch Hochfrequenz-Zündimpulse kann der PC zerstört werden.
•
Zwischen PC und Schweißgerät muss das Interface SECINT X10USB angeschlossen werden!
•
Der Anschluss darf ausschließlich mit den mitgelieferten Kabeln erfolgen (keine zusätzlichen
Verlängerungskabel verwenden)!
5.11
Energiesparmodus (Standby)
Der Energiesparmodus kann wahlweise durch einen verlängerten Tastendruck > siehe Kapitel 4.3 oder
durch einen einstellbaren Parameter im Gerätekonfigurationsmenü (zeitabhängiger Energiesparmodus
) aktiviert werden > siehe Kapitel 5.13.
Bei aktivem Energiesparmodus wird in den Geräteanzeigen lediglich der mittlere Querdigit
der Anzeige dargestellt.
Durch das beliebige Betätigen eines Bedienelementes (z. B. Drehen eines Drehknopfes) wird der
Energiesparmodus deaktiviert und das Gerät wechselt wieder zur Schweißbereitschaft.
5.12
Zugriffssteuerung
Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9.
Zur Sicherheit gegen unbefugtes oder versehentliches Verstellen der Schweißparameter am Gerät ist, mit
Hilfe des Schlüsselschalters, eine Verriegelung der Eingabeebene der Steuerung möglich.
Schlüsselstellung 1 =
Schlüsselstellung 0 =
90
Beschreibung
0
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Anschlusskabel, 9-polig, seriell
SECINT X10 USB
USB-Anschluss
Anschluss eines Windows-PC oder Tablet PC RC300 an SECINT X10 USB
Windows-PC
Alle Parameter einstellbar
Es sind ausschließlich folgende Bedienelemente in Funktion:
•
Drucktaste "Betriebsart"
•
Drehgeber „Schweißparametereinstellung"
•
Drucktaste "Umschaltung Display"
•
Drucktaste „WIG-Pulsschweißen"
•
Drucktaste „Anwahl Schweißparameter"
•
Drucktaste „Gastest"
Abbildung 5-76
099-000109-EW500
23.08.2018
