5.2.1 Schweißparametereinstellung
Während der Schweißparametereinstellung wird im linken Display der einzustellende Parameterwert
dargestellt. Im rechten Display wird die „ab Werkeinstellung" bzw. eine Abweichung von dieser nach oben
oder unten dargestellt.

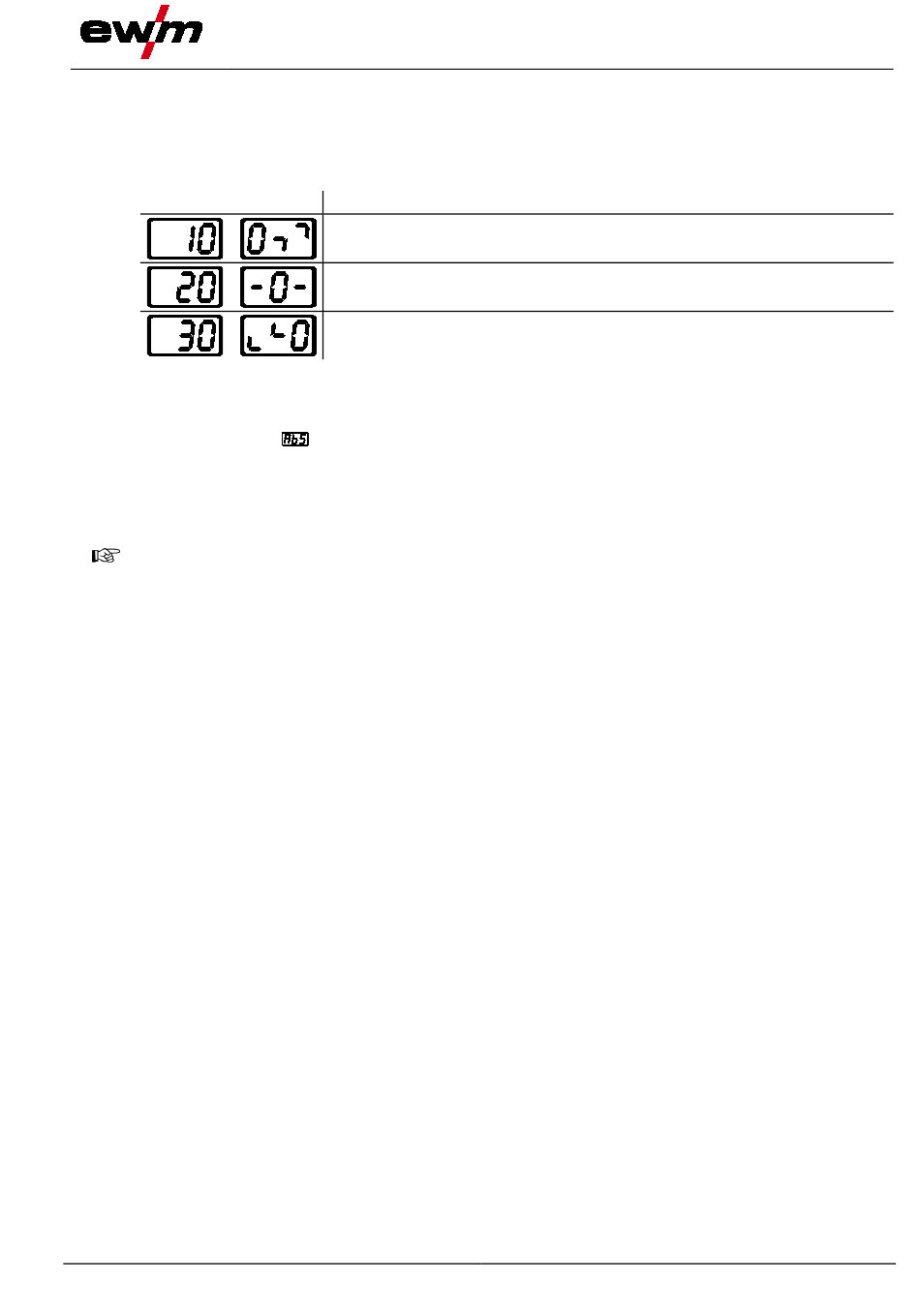

Anzeigen z. B. bei Einstellung des Startstroms und deren Bedeutung:
Display
5.2.2 Schweißstromeinstellung (absolut / prozentual)
Die Schweißstromeinstellung für Start-, Absenk-, End- und Hotstart-Strom kann prozentual abhängig vom
Hauptstrom AMP oder absolut erfolgen. Die Darstellungsauswahl erfolgt im Gerätekonfigurationsmenü
mit dem Parameter
5.3 WIG-Schweißen
5.3.1 Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines
gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können
Geräteschäden auftreten.
• Alle Kühlmittelleitungen ordnungsgemäß anschließen!
• Schlauchpaket und Brennerschlauchpaket komplett ausrollen!
• Maximale Schlauchpaketlänge beachten > siehe Kapitel 5.1.5.2.
• Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen > siehe Kapitel 9.
099-000109-EW500
23.08.2018
Bedeutung der im rechten Display dargestellten Symbole
Parameterwert erhöhen
Werkseinstellung Parameterwert ist optimal eingestellt
Parameterwert verringern
> siehe Kapitel 5.13.
Aufbau und Funktion
Um die Werkseinstellungen wieder zu erreichen.
Um die Werkseinstellungen wieder zu erreichen.
WIG-Schweißen
