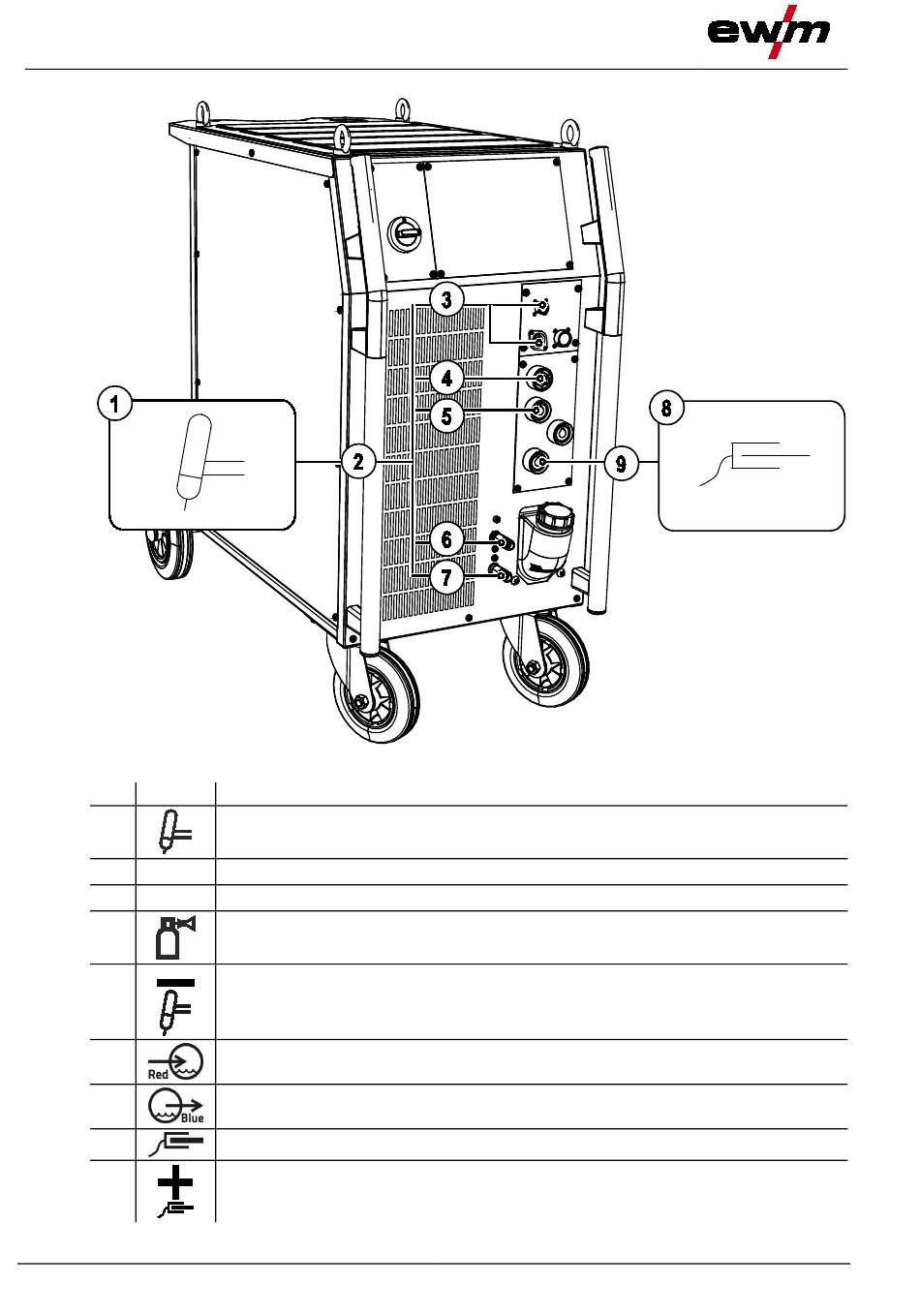

Aufbau und Funktion
WIG-Schweißen
Pos. Symbol
1
2
3
4
5
6
7
8
9
36
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, Steuerleitung Schweißbrenner > siehe Kapitel 5.3.1.1
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf vom Schweißbrenner
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf zum Schweißbrenner
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Abbildung 5-7
099-000109-EW500
23.08.2018
