Aufbau und Funktion
Schweißbrenner (Bedienungsvarianten)
5.8.8

RETOX TIG Brenner (12 polig)

Zum Betrieb mit diesem Schweißbrenner muss das Schweißgerät mit der Option zur Nachrüstung
"ON 12POL RETOX TIG" (12-polige Brenneranschlussbuchse) ausgerüstet werden!

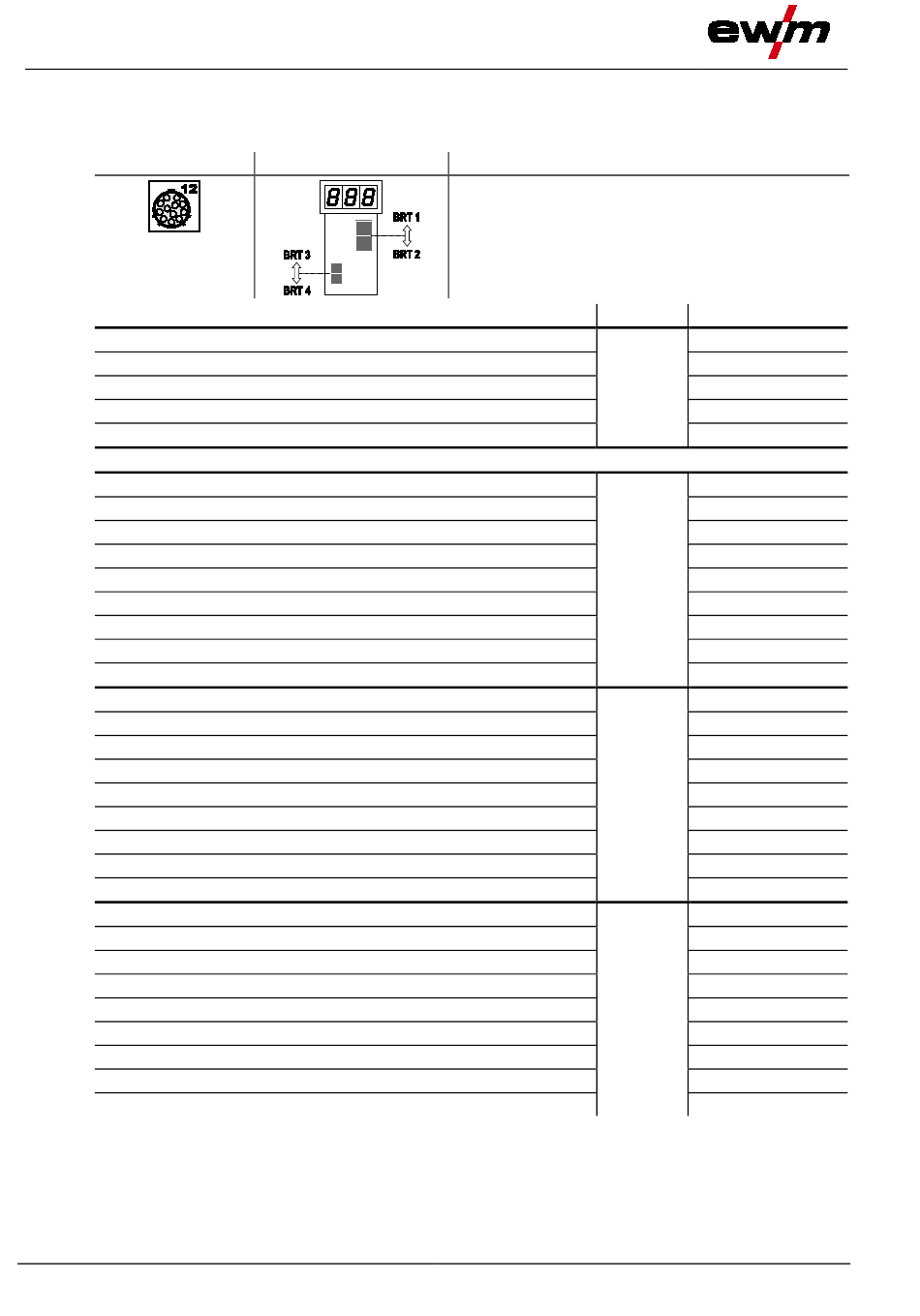

Abbildung
Funktionen
Schweißstrom Ein / Aus
Absenkstrom
Absenkstrom (Tipp-Funktion)
Schweißstrom erhöhen (Up-Funktion)
Schweißstrom verringern (Down-Funktion)
Modi 2 und 3 werden bei diesem Brennertyp nicht verwendet bzw. sind nicht sinnvoll.
Schweißstrom Ein/Aus
Absenkstrom
Absenkstrom (Tipp-Funktion)
Schweißstrom sprungweise erhöhen (Einstellung des 1. Sprungs)
Schweißstrom sprungweise verringern (Einstellung des 1. Sprungs)
Umschaltung zwischen Up-/Down- oder JOB-Verwendung
JOB-Nummer erhöhen
JOB-Nummer verringern
Gastest
Schweißstrom Ein/Aus
Absenkstrom
Absenkstrom (Tipp-Funktion)
Programmnummer erhöhen
Programmnummer verringern
Umschaltung zwischen Programm- oder JOB-Verwendung
JOB-Nummer erhöhen
JOB-Nummer verringern
Gastest
Schweißstrom Ein/Aus
Absenkstrom
Absenkstrom (Tipp-Funktion)
Schweißstrom stufenlos erhöhen (Up-Funktion)
Schweißstrom stufenlos verringern (Down-Funktion)
Umschaltung zwischen Up-/Down- oder JOB-Verwendung
JOB-Nummer erhöhen
JOB-Nummer verringern
Gastest
86
Bedienelemente Zeichenerklärung
BRT = Brennertaster
Mode
(ab Werk)
Bedienelemente
BRT 1
BRT 2
1
BRT 1 (tippen)
BRT 3
BRT 4
BRT 1
BRT 2
BRT 1 (tippen)
BRT 3
4 BRT 4
BRT 2 (tippen)
BRT 3
BRT 4
BRT 2 (3 s)
BRT 1
BRT 2
BRT 1 (tippen)
BRT 3
5 BRT 4
BRT 2 (tippen)
BRT 3
BRT 4
BRT 2 (3 s)
BRT 1
BRT 2
BRT 1 (tippen)
BRT 3
6 BRT 4
BRT 2 (tippen)
BRT 3
BRT 4
BRT 2 (3 s)
