Brennerschlauchpaket gestreckt auslegen.
•
Drahtzufuhrstecker des Schweißbrenners in den Anschluss Drahtelektrode einführen und durch
Rechtsdrehung sichern.
•
Kabelstecker Schweißstrom (WIG) auf Anschlussbuchse (WIG) stecken und durch Rechtsdrehen
verriegeln.
•
Schnellverschlussnippel Schutzgas in Schnellverschlusskupplung Schutzgas stecken und einrasten.
•
Schweißbrennersteuerleitung in Anschlussbuchse (12-polig) stecken und mit Überwurfmutter fixieren.
Falls vorhanden:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Kabelstecker Heißdrahtstrom auf Anschlussbuchse (WIG-Heißdraht) stecken und durch Rechtsdrehen
verriegeln.
5.3.1

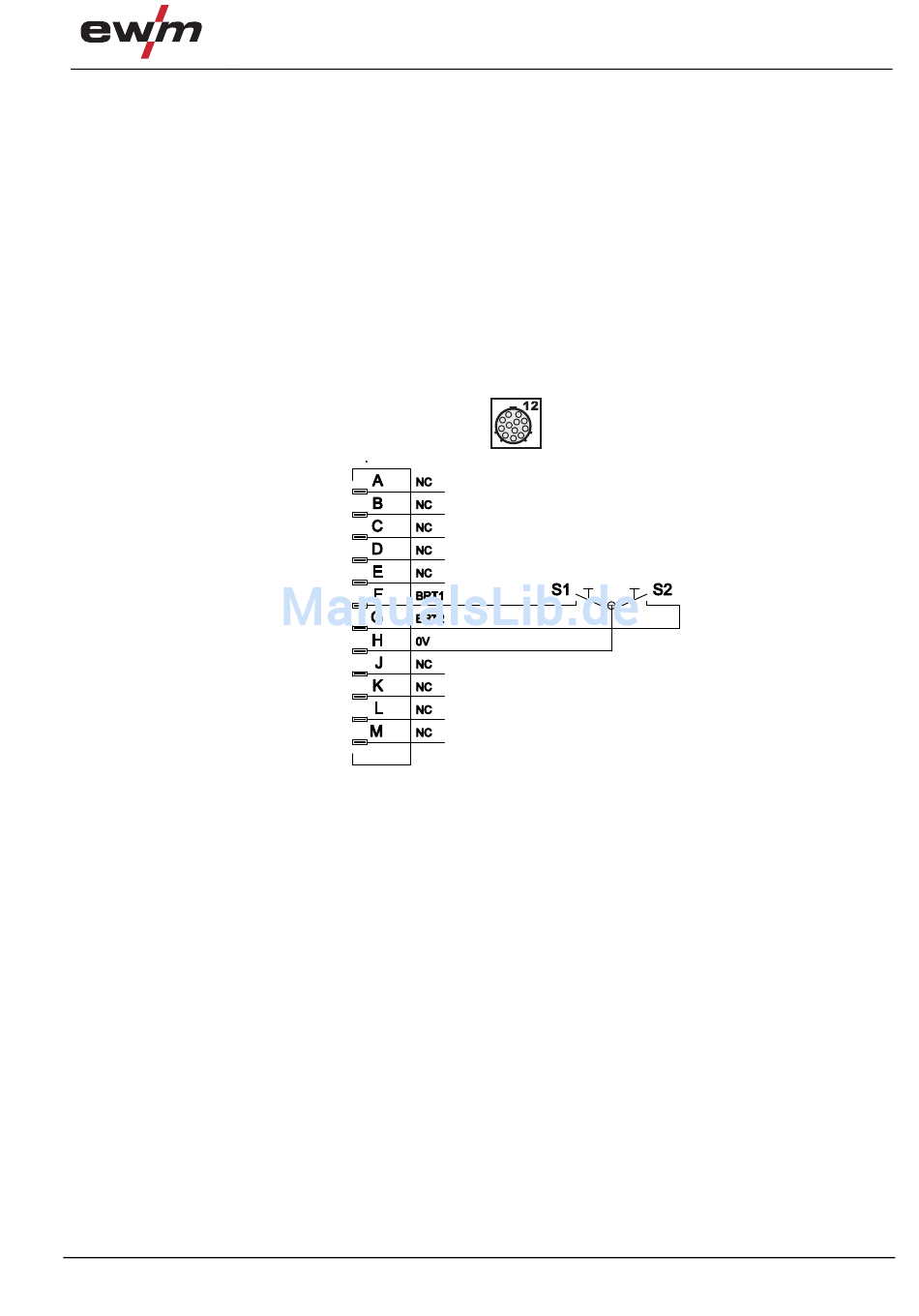

Anschlussbelegung Steuerleitung
099-500142-EW500
05.04.2016
Aufbau und Funktion
Abbildung 5-2
Anschluss Schweißbrenner
