WIG-Schweißen
5.3.16.2 Synchronisation über Kabel (Frequenz 50Hz bis 200Hz)
Diese Anwendung beschreibt die Synchronisation (Master-Slave-Betrieb) mit zwei Geräten der
Baureihe Tetrix. Folgende Komponenten werden benötigt:
•
Das Synchronisationsinterface SYNINT X10
•
Steuerleitung (Verbindungskabel) in entsprechender Länge
•
Beide Schweißgeräte müssen mit der 19-poligen WIG-Automatisierungsschnittstelle (Option)
ausgestattet sein!
•
Anschlussstecker des Synchronisations-Interface SYNINT X10 an der 19-poligen
WIG-Automatisierungsschnittstelle auf der Geräterückseite an einem Schweißgerät der Baureihe
Tetrix (Master) anschließen.
Als "Master" wird das Schweißgerät bezeichnet, das mit dem Synchronisations-Interface durch
das kurze Anschlusskabel verbunden ist. An diesem Gerät werden die WIG-AC-Frequenzen
eingestellt und an das zweite Schweißgerät (Slave) übertragen.
•
Verlängerungskabel RA (5 m, 10 m oder 20 m) zwischen Interface und 19-poligen
WIG-Automatisierungsschnittstelle des zweiten Schweißgerätes anschließen.
60

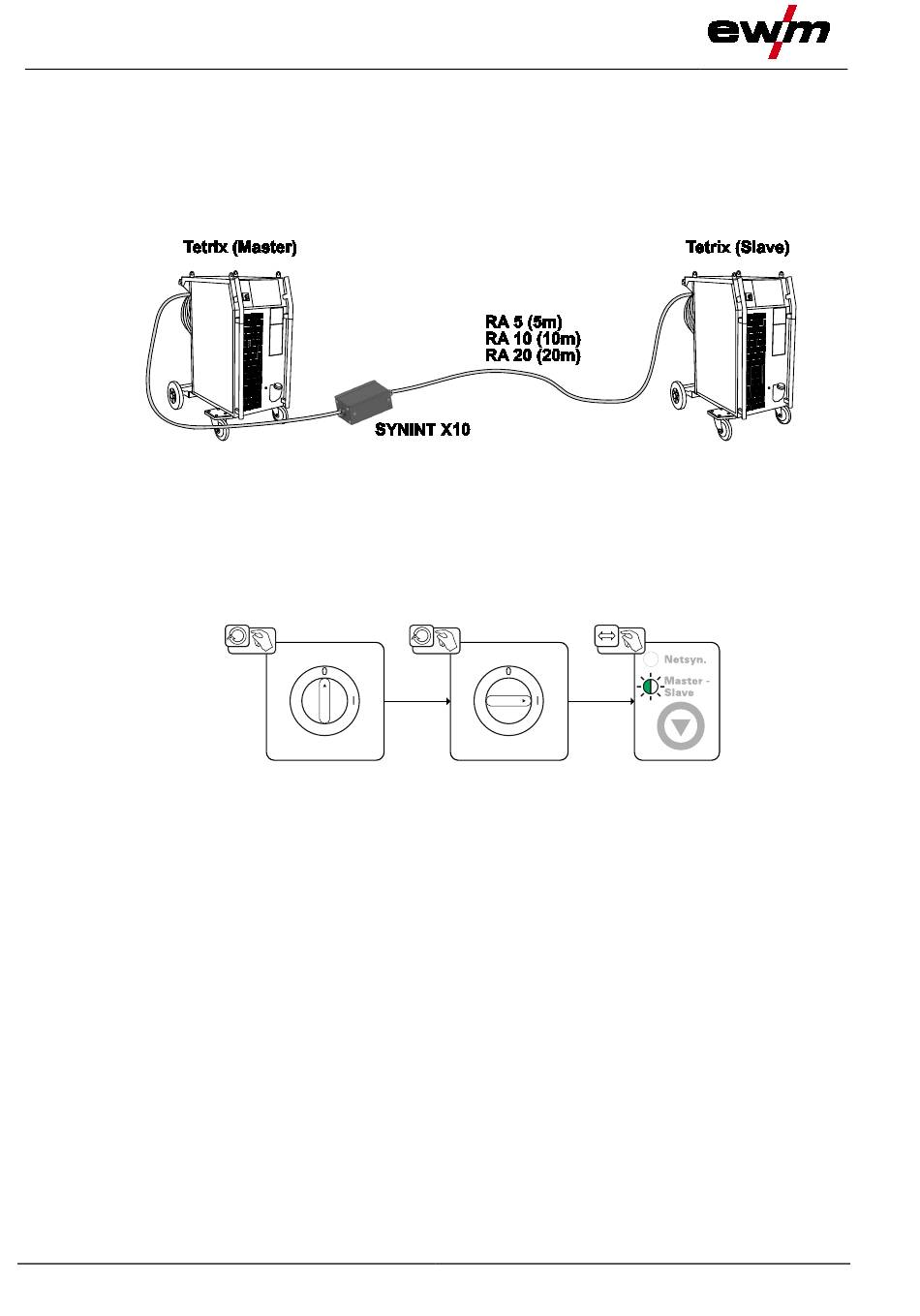

Abbildung 5-45
099-000109-EW500
23.08.2018
