Aufbau und Funktion
WIG-Schweißen
5.2.1.1

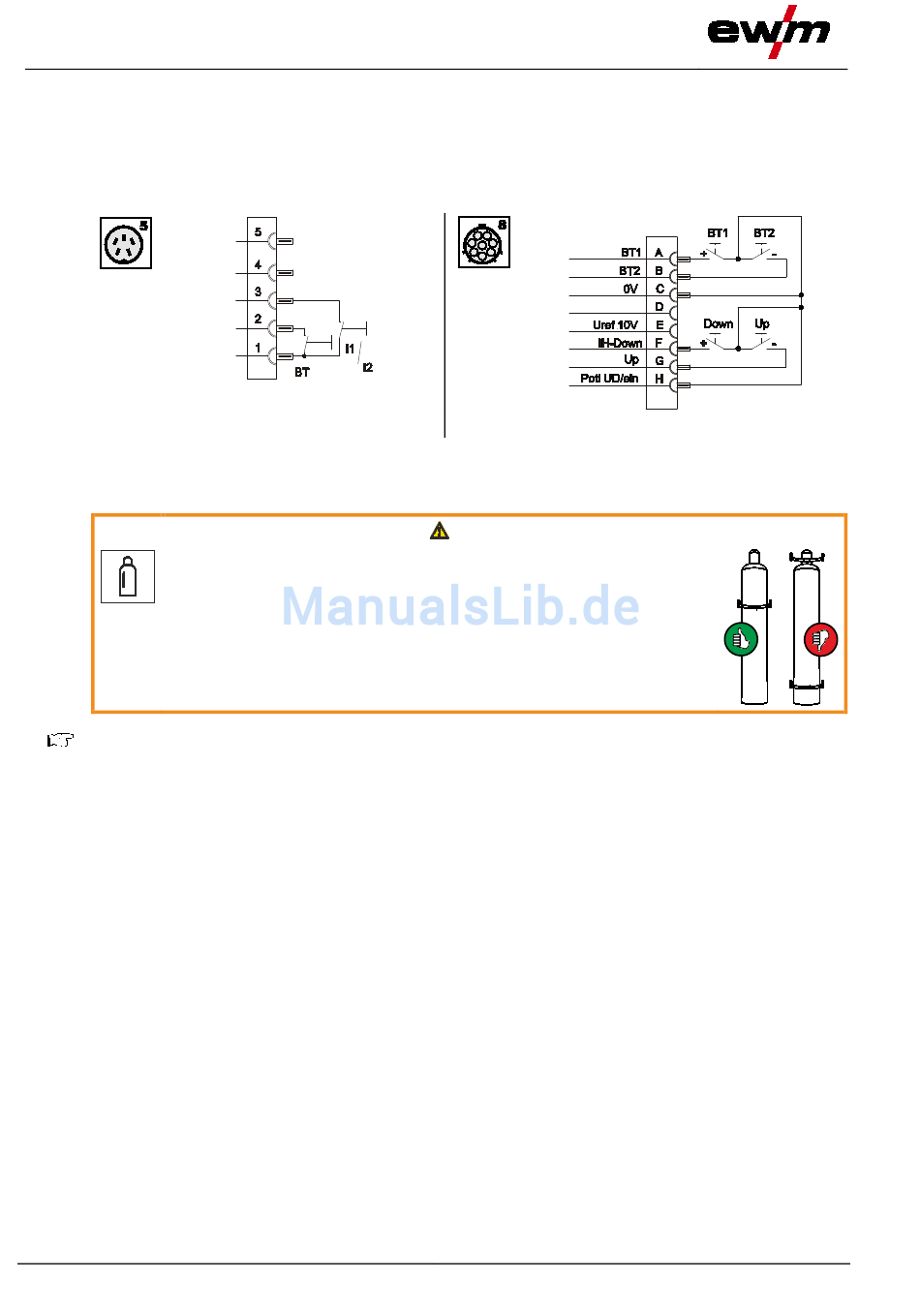

Anschlussvarianten, Steuerleitung Schweißbrenner
WIG-Schweißgeräte werden ab Werk mit einer bestimmten Anschlussbuchse für die
Schweißbrennersteuerleitung ausgeliefert (5- oder 8-polig). Fahrbare Geräte können auf Grund des
Platzangebotes sogar über zwei dieser Anschlussbuchsen verfügen. Der Funktionsumfang erhöht sich
mit der Anzahl der verfügbaren Pole. Gegebenenfalls kann eine dieser Anschlussbuchsen nach- oder
umgerüstet werden > siehe Kapitel 9.
WIG-Standardbrenner
5.2.2
Schutzgasversorgung
Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Nicht ordnungsgemäße oder unzureichende Befestigung von
Schutzgasflaschen kann zu schweren Verletzungen führen!
•
Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen (Kette / Gurt) sichern!
•
Die Befestigung muss in der oberen Hälfte der Schutzgasflasche
erfolgen!
•
Sicherungselemente müssen eng am Flaschenumfang anliegen!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
•
Gelbe Schutzkappe bei Nichtgebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
