5.1.5.3
Kühlmittel einfüllen
Das Gerät wird ab Werk mit einer Kühlmittelmindestbefüllung ausgeliefert.
Pos. Symbol
1
2
3
4
•
Verschlussdeckel Kühlmitteltank abschrauben.
•
Siebeinsatz auf Verschmutzungen prüfen, ggf. reinigen und wieder in seine Position bringen.
•
Kühlmittel bis zum Siebeinsatz auffüllen, Verschlussdeckel wieder zuschrauben.
Sollte das Kühlsystem nicht oder unzureichend mit Kühlmittel gefüllt sein, wird die
Kühlmittelpumpe nach ca. einer Minute abgeschaltet (Schutz gegen Zerstörung). Gleichzeitig
wird in der Schweißdatenanzeige der Kühlmittelfehler/Kühlmittelmangel signalisiert.
•
Kühlmittelfehler zurücksetzen, Kühlmittel auffüllen und Vorgang wiederholen.
Der Kühlmittelstand darf nicht unter die Bezeichnung "min" absinken!
Sollte das Kühlmittel den Mindestfüllstand im Kühlmitteltank unterschreiten, kann das Entlüften
des Kühlmittelkreislaufs erforderlich werden. In diesem Fall wird das Schweißgerät die
Kühlmittelpumpe abschalten und den Kühlmittelfehler signalisieren > siehe Kapitel 7.6.
099-000109-EW500
23.08.2018
Beschreibung
0
Verschlussdeckel Kühlmitteltank
Kühlmittelsieb
Kühlmitteltank > siehe Kapitel 5.1.5
Markierung „min"
Mindestfüllstand Kühlmittel
Aufbau und Funktion

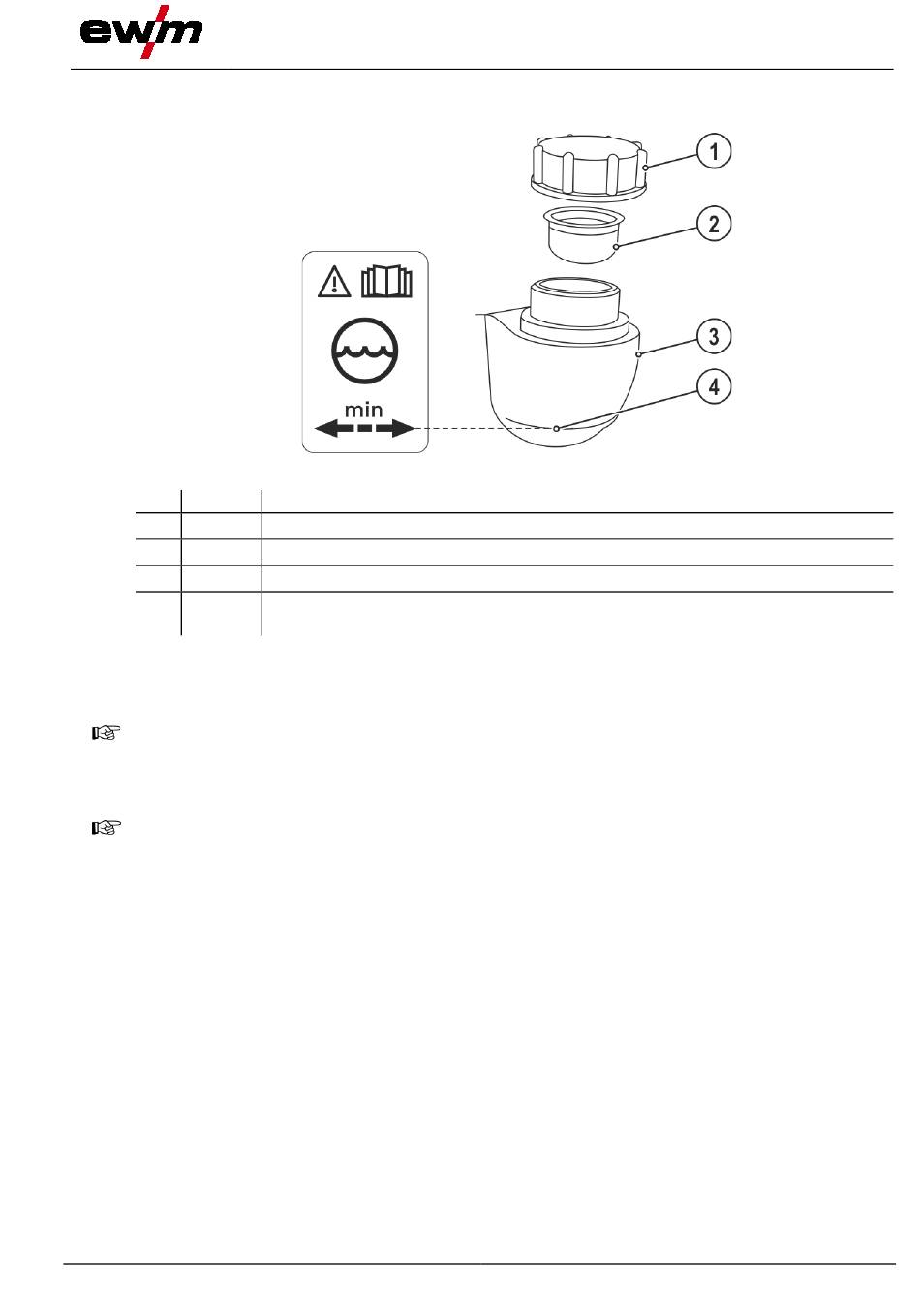

Abbildung 5-1
Transport und Aufstellen
31
