Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Gelbe Schutzkappe auf Anschlussnippel G¼" aufstecken.
099-000109-EW500
23.08.2018
Beschreibung
0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Anschlussnippel G¼"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Aufbau und Funktion

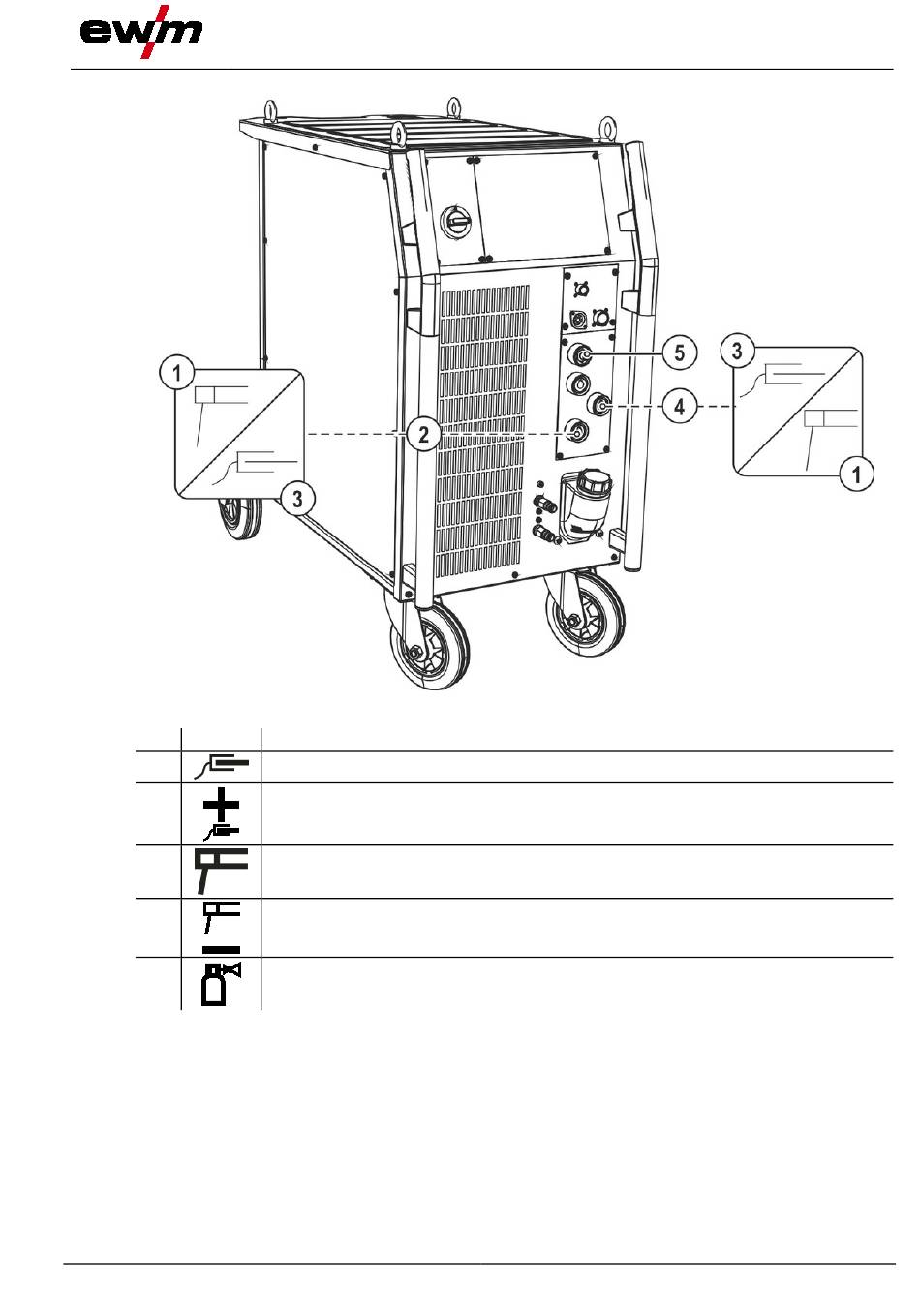

Abbildung 5-47
E-Hand-Schweißen
