11.1 Maßzeichnung
8028106.1JAW/2023/11/22 | SICK
Irrtümer und Änderungen vorbehalten
Schutzschaltungen
Schutzart
Grenzwerte: DC 12 V (–10 %) ... DC 24 V (+20 %). Betrieb in kurzschlussgeschütztem Netz max. 8 A.
1
2 Darf U -Toleranzen nicht über- oder unterschreiten.
V
3 Summenstrom aller Ausgänge.
Umgebungsdaten
Tabelle 18: Umgebungsdaten
Umgebungstemperatur
Betrieb
Umgebungstemperatur Lager –25 °C ... +75 °C
Schockbelastung
UL-File-Nr.
HINWEIS
Alle Angaben in mm (inch).
CSS High Resolution TW 50- 150 mm
17.6
(0.69)
1

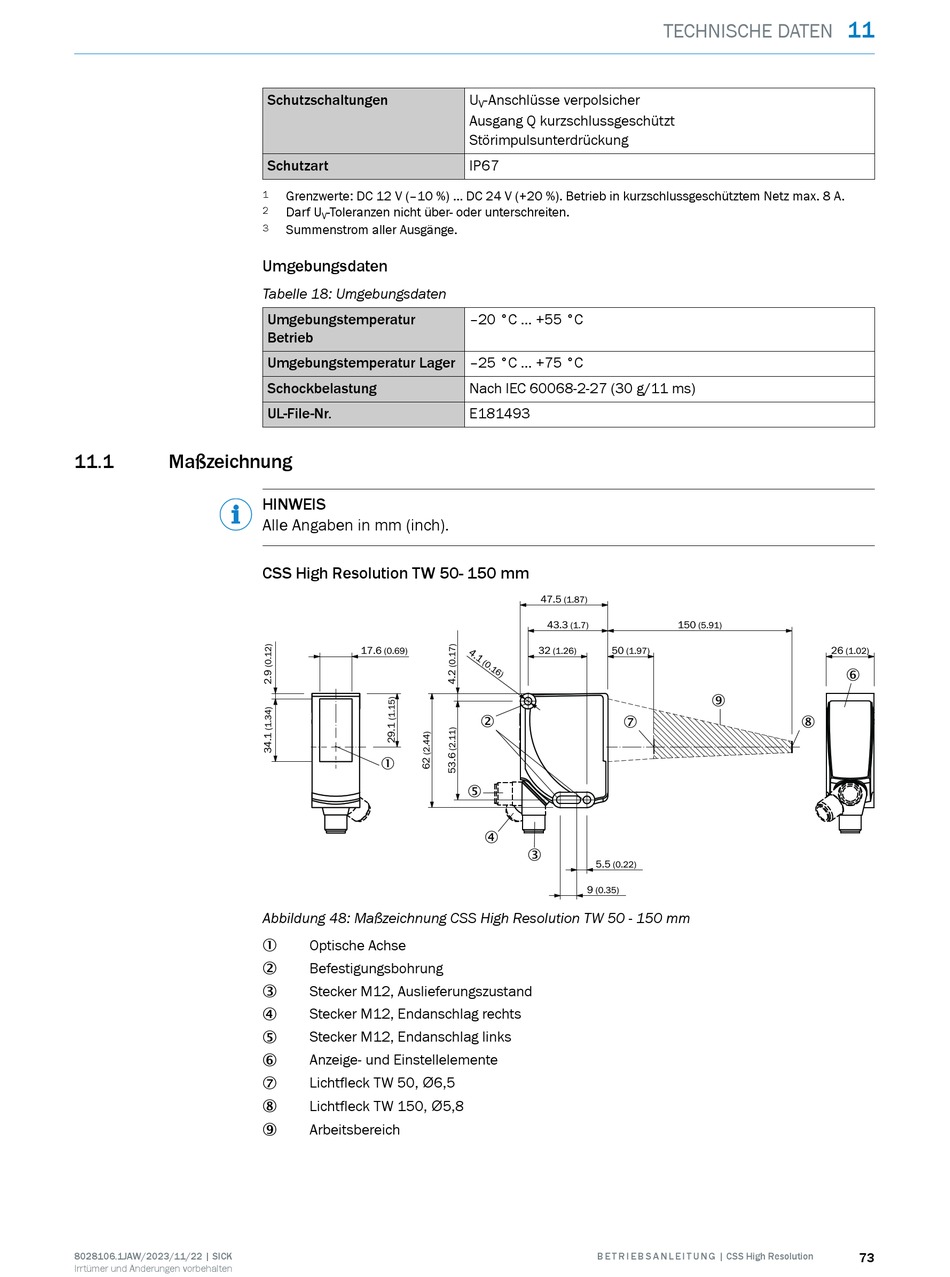

Abbildung 48: Maßzeichnung CSS High Resolution TW 50 - 150 mm
Optische Achse
1
Befestigungsbohrung
2
Stecker M12, Auslieferungszustand
3
Stecker M12, Endanschlag rechts
4
Stecker M12, Endanschlag links
5
Anzeige- und Einstellelemente
6
Lichtfleck TW 50, Ø6,5
7
Lichtfleck TW 150, Ø5,8
8
Arbeitsbereich
9
U -Anschlüsse verpolsicher
V
Ausgang Q kurzschlussgeschützt
Störimpulsunterdrückung
IP67
–20 °C ... +55 °C
Nach IEC 60068-2-27 (30 g/11 ms)
E181493
47.5
(1.87)
43.3
(1.7)
32 50
(1.26) (1.97)
2 7
5
4
3
5.5
(0.22)
9
(0.35)
B E T R I E B S A N L E I T U N G | CSS High Resolution
TECHNISCHE DATEN
150
(5.91)
26
9
8
11
(1.02)
6
