TECHNISCHE DATEN
74 B E T R I E B S A N L E I T U N G | CSS High Resolution
CSS High Resolution TW 50- 500 mm
17.6
(0.69)
1

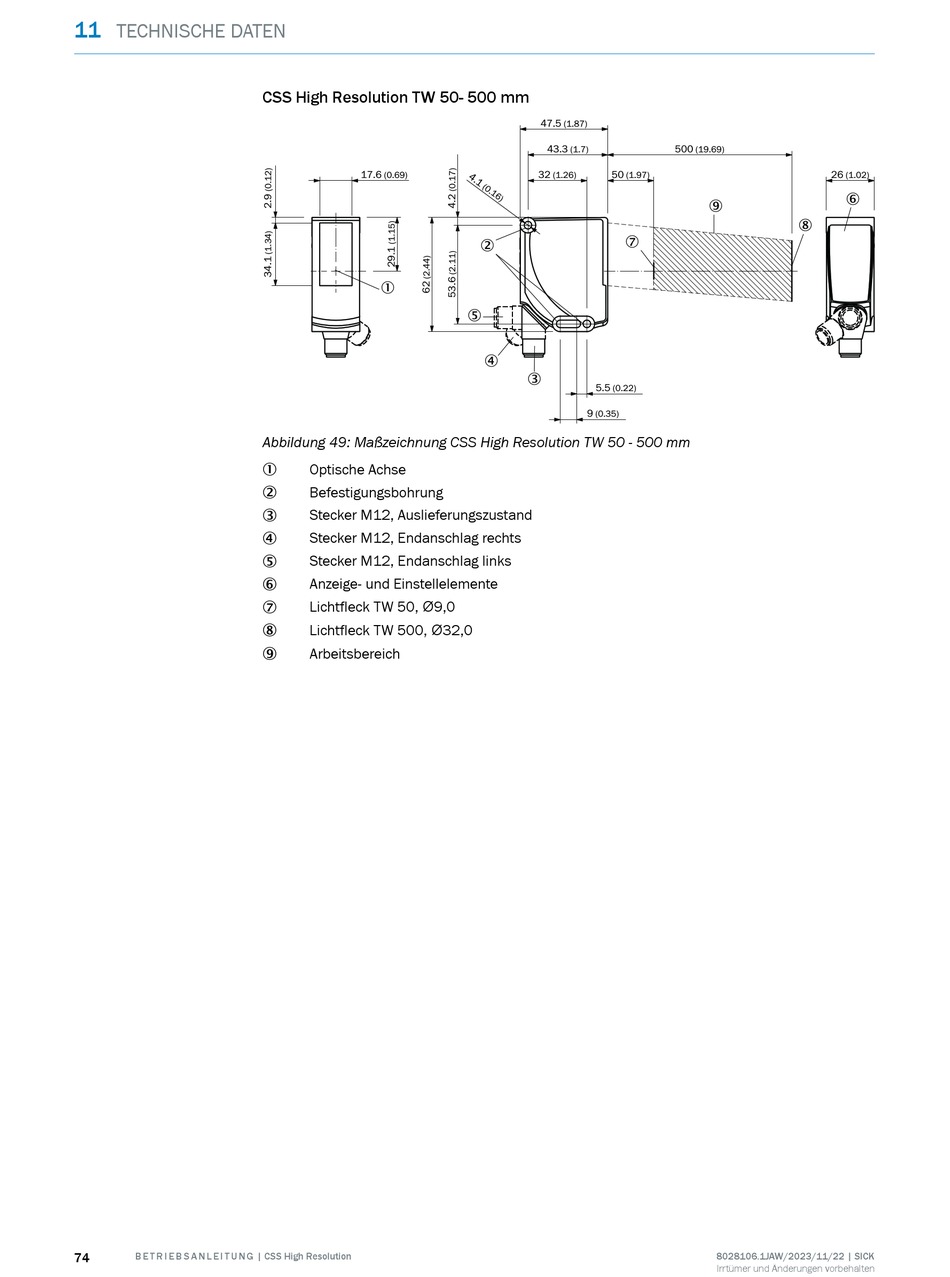

Abbildung 49: Maßzeichnung CSS High Resolution TW 50 - 500 mm
Optische Achse
1
Befestigungsbohrung
2
Stecker M12, Auslieferungszustand
3
Stecker M12, Endanschlag rechts
4
Stecker M12, Endanschlag links
5
Anzeige- und Einstellelemente
6
Lichtfleck TW 50, Ø9,0
7
Lichtfleck TW 500, Ø32,0
8
Arbeitsbereich
9
47.5
(1.87)
43.3
(1.7)
32 50
(1.26) (1.97)
7
2
5
4
3
5.5
(0.22)
9
(0.35)
500
(19.69)
26
(1.02)
6
9
8
