Produktbeschreibung; Produktidentifikation; Typenschild - SICK CSS High Resolution Color Sensor Betriebsanleitung

3

PRODUKTBESCHREIBUNG

3 Produktbeschreibung
3.1

Produktidentifikation

3.1.1

Typenschild

3.1.2 Typenschlüssel
10 B E T R I E B S A N L E I T U N G | CSS High Resolution
1
2
3
4

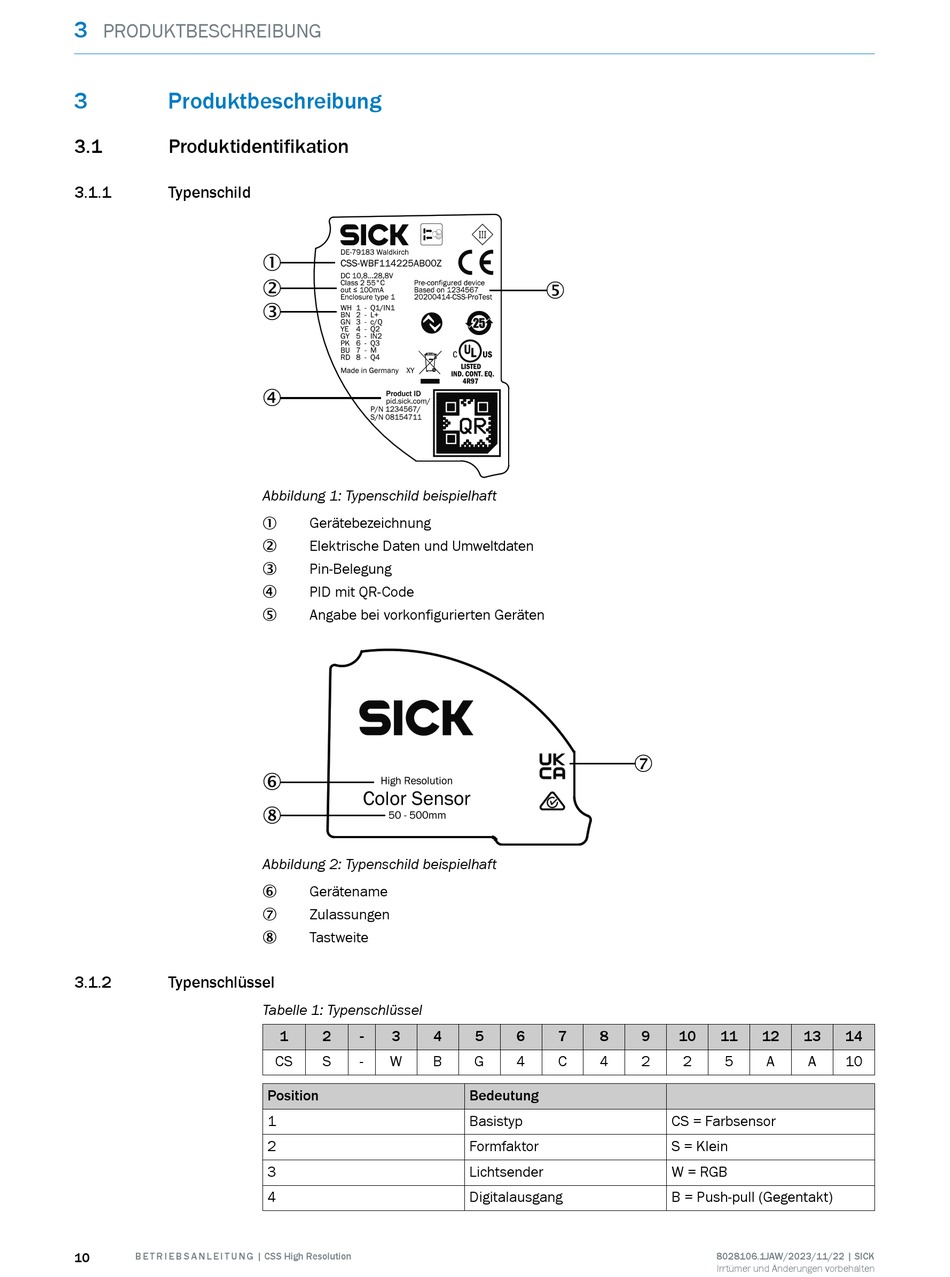

Abbildung 1: Typenschild beispielhaft
Gerätebezeichnung
1
Elektrische Daten und Umweltdaten
2
Pin-Belegung
3
PID mit QR-Code
4
Angabe bei vorkonfigurierten Geräten
5
6
8
Abbildung 2: Typenschild beispielhaft
Gerätename
6
Zulassungen
7
Tastweite
8
Tabelle 1: Typenschlüssel
1 2 - 3 4
CS S - W B
Position
1
2
3
4
5
7
5 6 7 8 9
G 4 C 4 2
Bedeutung
Basistyp
Formfaktor
Lichtsender
Digitalausgang
10 11 12 13 14
2 5 A A 10
CS = Farbsensor
S = Klein
W = RGB
B = Push-pull (Gegentakt)
8028106.1JAW/2023/11/22 | SICK
