7
BEDIENUNG
52 B E T R I E B S A N L E I T U N G | CSS High Resolution
1 2 3

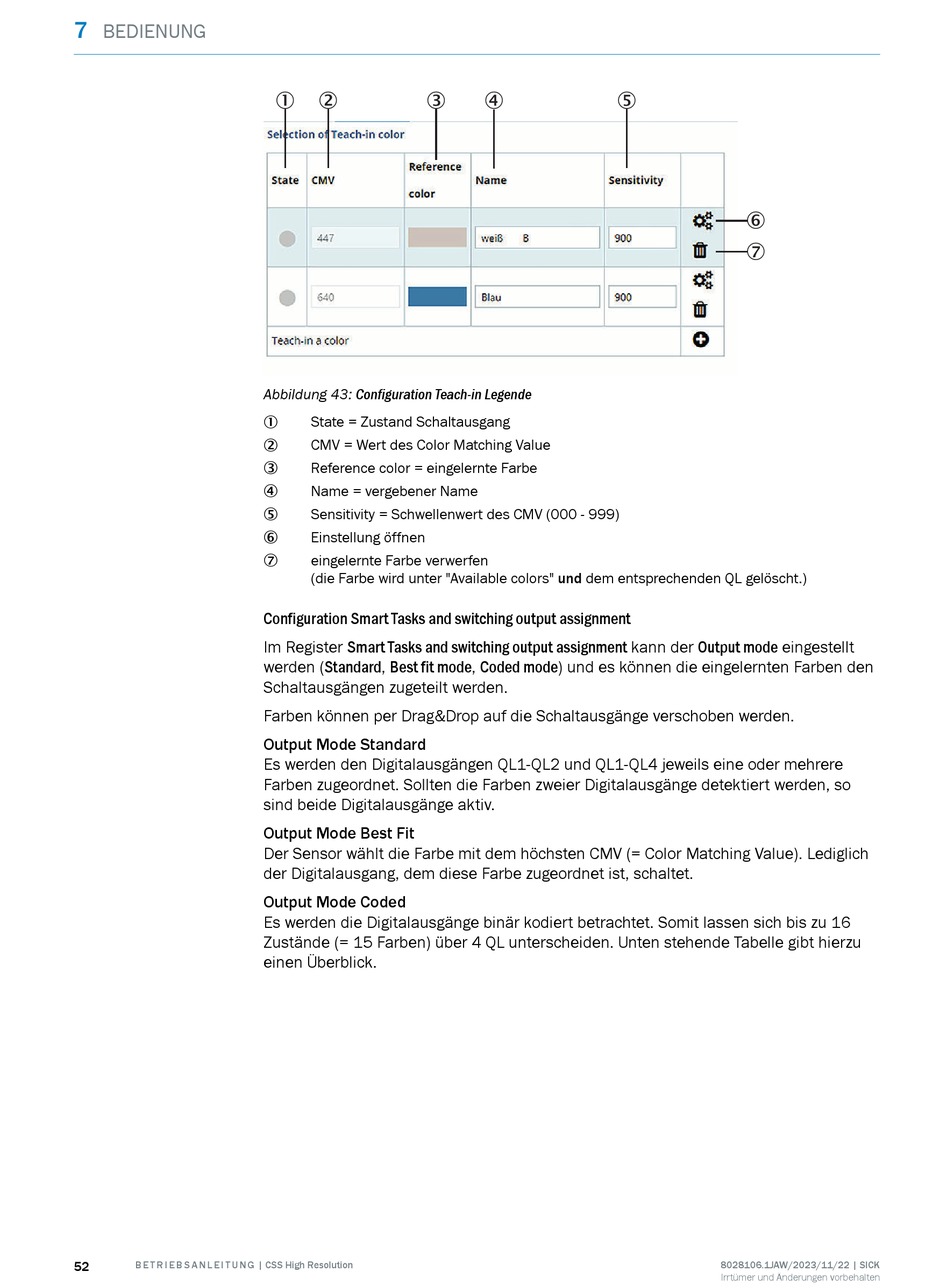

Abbildung 43: Configuration Teach-in Legende
State = Zustand Schaltausgang
1
CMV = Wert des Color Matching Value
2
Reference color = eingelernte Farbe
3
Name = vergebener Name
4
Sensitivity = Schwellenwert des CMV (000 - 999)
5
Einstellung öffnen
6
eingelernte Farbe verwerfen
7
(die Farbe wird unter "Available colors" und dem entsprechenden QL gelöscht.)
Configuration Smart Tasks and switching output assignment
Im Register Smart Tasks and switching output assignment kann der Output mode eingestellt
werden (Standard, Best fit mode, Coded mode) und es können die eingelernten Farben den
Schaltausgängen zugeteilt werden.
Farben können per Drag&Drop auf die Schaltausgänge verschoben werden.
Output Mode Standard
Es werden den Digitalausgängen QL1-QL2 und QL1-QL4 jeweils eine oder mehrere
Farben zugeordnet. Sollten die Farben zweier Digitalausgänge detektiert werden, so
sind beide Digitalausgänge aktiv.
Output Mode Best Fit
Der Sensor wählt die Farbe mit dem höchsten CMV (= Color Matching Value). Lediglich
der Digitalausgang, dem diese Farbe zugeordnet ist, schaltet.
Output Mode Coded
Es werden die Digitalausgänge binär kodiert betrachtet. Somit lassen sich bis zu 16
Zustände (= 15 Farben) über 4 QL unterscheiden. Unten stehende Tabelle gibt hierzu
einen Überblick.
4 5
6
7
