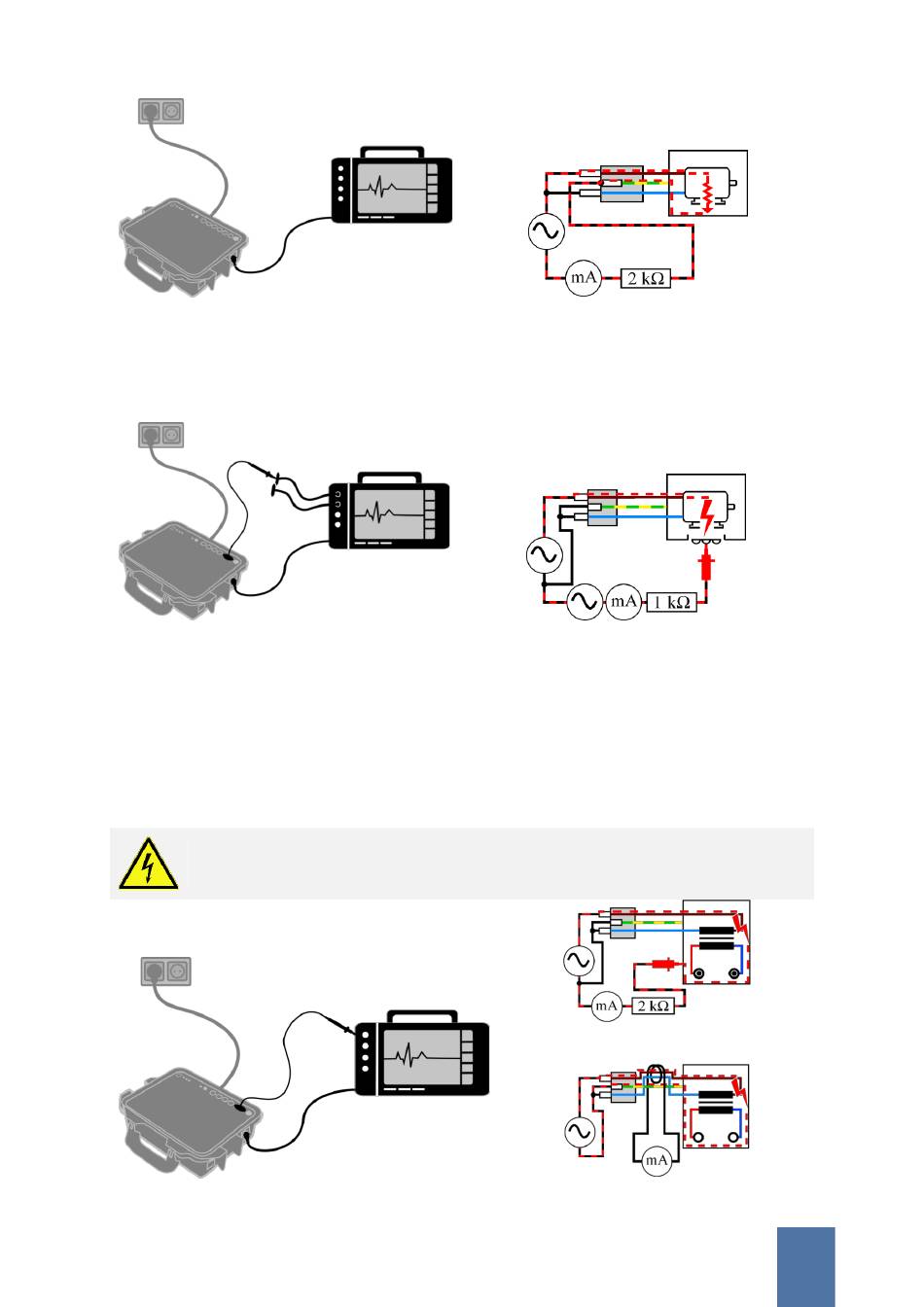

Bild 29: MED Ersatzableitstrom
7.5.4 Ersatzanwendungsteilableitstrommessung bei Anwendungsteiltyp BF und CF
(EAWNAT)
Ersatzgeräteableitstrommessung mit Netz am Anwendungsteil (EAWNAT) LN gegen PE
Bild 31: MED EAWNAT
7.5.5 Funktionstest
Der Funktiontest wird nur im aktiven Messablauf durchgeführt, es werden hier Spannung, Strom und Leistung,
sowie Berührstrom und Differenzstrom gemessen.
Funktionstest: Anschlusskabel des Prüflings an die Prüfdose des Prüfgerätes anschließen. Und Prüfling nach
Netzzuschaltung einschalten.
Die Messungen werden nach einer Umpolung der Netzpolarität wiederholt.
Hierbei wird Netzspannung an der Schukoprüfdose zugeschaltet.
Bild 33: MED Funktionstest
Bild 30: MED Ersatzableitstrom Messschaltung
Bild 32: MED EAWNAT Messschaltung
Bild 34: MED Berührstrommessung, Funktionstest
Bild 35: MED Differenzstrommessung, Funktionstest
35
