7.5.2 Isolationswiderstand
7.5.2.1
Isolationswiderstand LN gegen PE
Isolationswiderstandsmessung LN gegen PE mit einer Prüfspannung von 500 V DC.
Isolationswiderstandsmessung LN-PE: Anschlusskabel des Prüflings an die Prüfdose des Prüfgerätes anschlie-
ßen. Die Messung wird im spannungslosen Zustand durchgeführt, aber das Gerät muss eingeschaltet werden.
Warten bis die Messung stabil ist.
Achtung!
Herstellerangaben beachten!

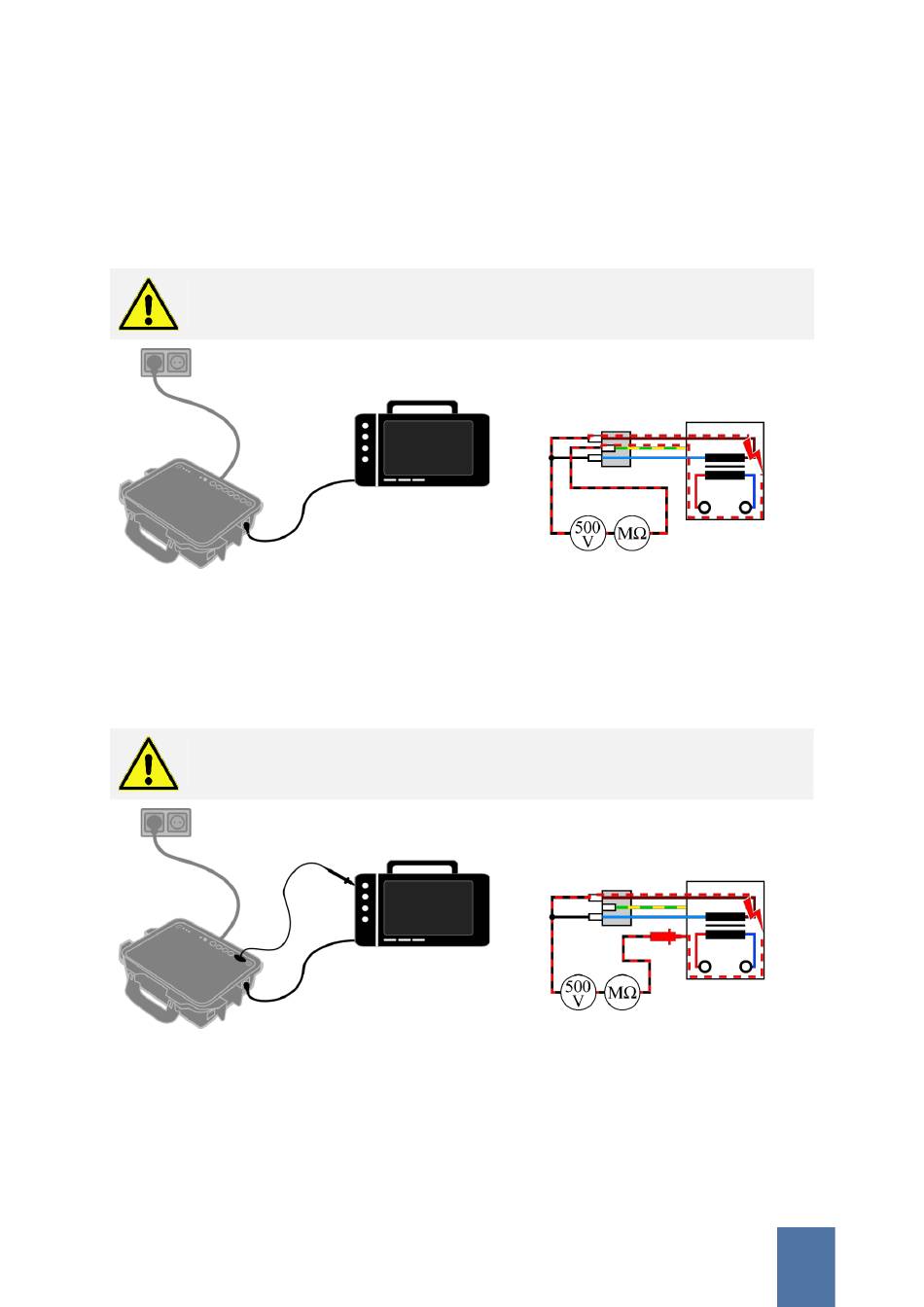

Bild 25: MED Isolationswiderstand LN-PE
7.5.2.2
Isolationswiderstand LN gegen isolierte leitfähige Teile, die nicht mit dem PE verbunden
sind
Isolationswiderstandsmessung LN gegen Isolierte leitfähige Teile, die nicht mit dem Schutzleiter verbunden
sind, mit einer Prüfspannung von 500 V DC
Achtung!
Herstellerangaben beachten!
Bild 27: MED Isolationswiderstand LN-Sonde
7.5.3 Ersatzgeräteableitstrom LN-PE
Ersatzgeräteableitstrommessung LN gegen PE wird im passiven Messablauf durchgeführt.
Bild 26: MED Schutzleiterwiderstand LN-PE Messschal-
tung
Bild 28: MED Schutzleiterwiderstand LN-Sonde Mess-
schaltung
