Berührstrommessung - safetytest 1RT V2 Bedienungsanleitung

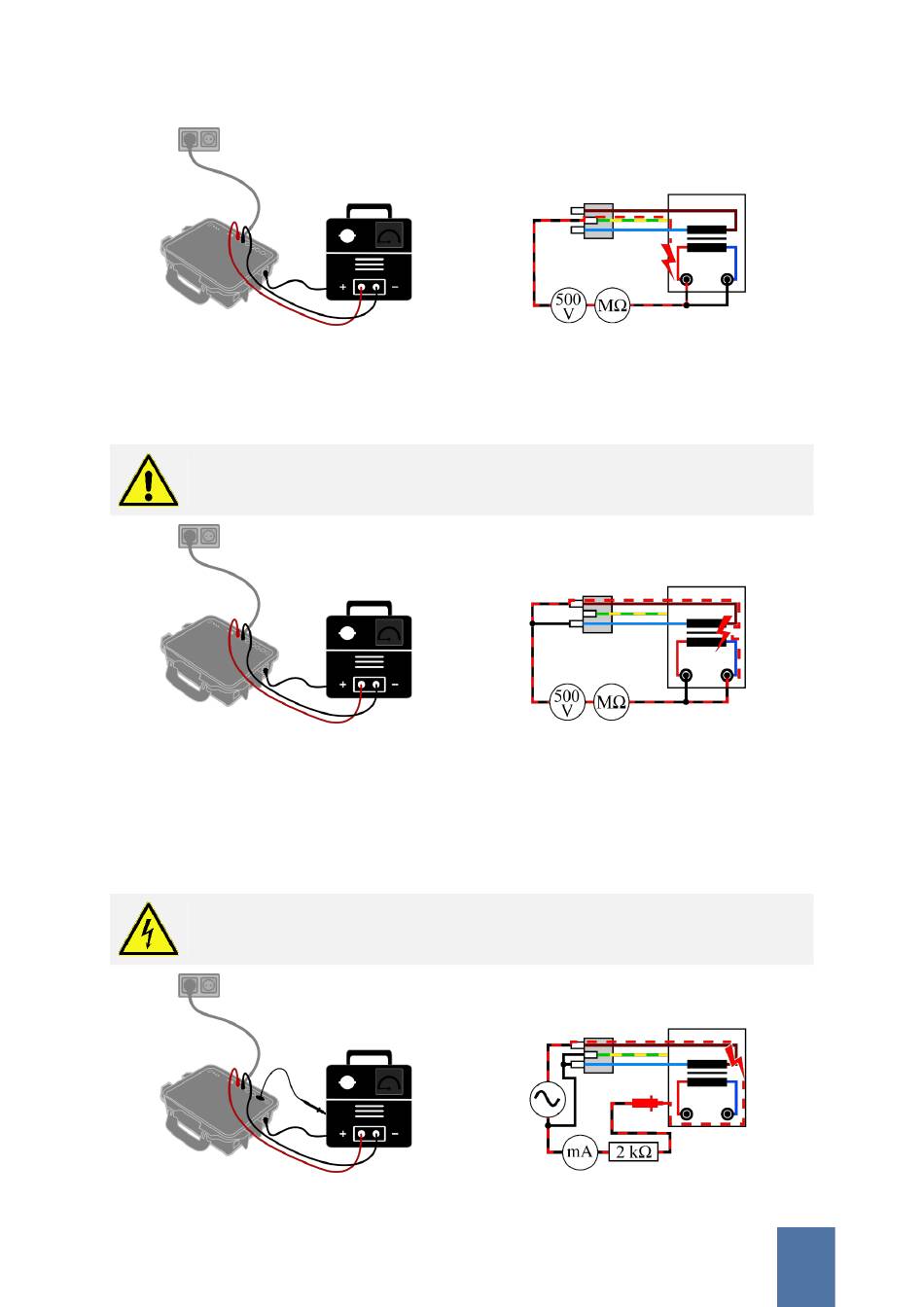

Bild 43: ARC Isolationswiderstand SKK-PE
7.6.2.4 Isolationswiderstand LN gegen SSK
Isolationswiderstandsmessung LN gegen Schweißstromkreis mit einer Prüfspannung von 500 V DC
Achtung Herstellerangaben beachten!
Bild 45: ARC Isolationswiderstand LN-SKK
7.6.3 Berührstrommessung
7.6.3.1 Berührstrommessung
Berührstrommessung: Mit der Sonde alle isolierten, berührbaren, leitfähigen (und ELV-) Teile abtasten.
Für die Messung muss das Schweißgerät eingeschaltet sein und die Leerlaufspannung aktiviert werden.
Hierbei wird Netzspannung an der Schukoprüfdose zugeschaltet.
Bild 47: ARC Berührstrommessung
Bild 44: ARC Isolationswiderstand SKK-PE Messschaltung
Bild 46: ARC Isolationswiderstand LN-SKK Messschaltung
Bild 48: ARC Berührstrommessung Messschaltung
38
