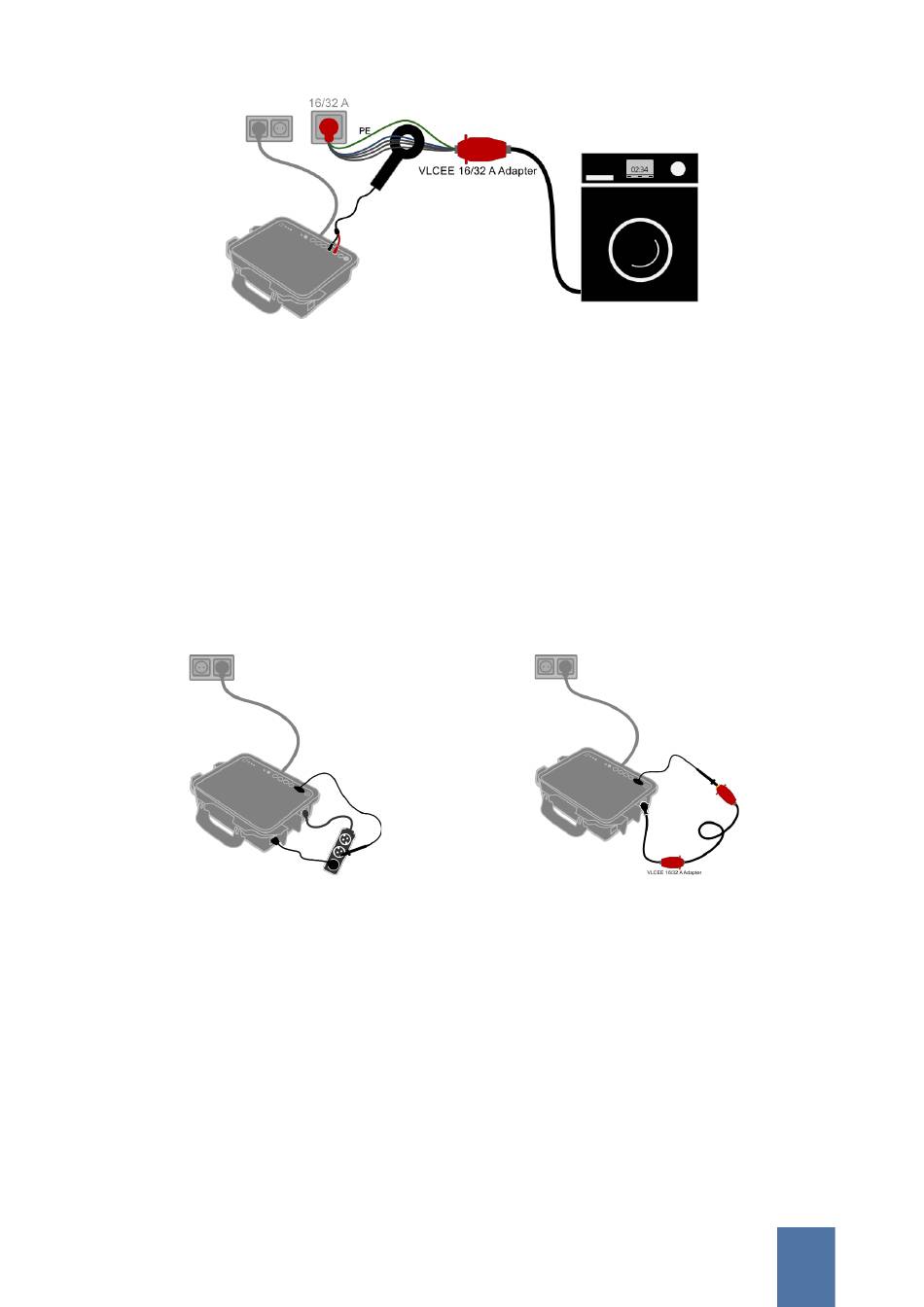

Bild 18: Differenzstrommessung mit Zange
7.4 Verlängerungsleitungsprüfung
Als optionales Zubehör gibt es verschiedene Verlängerungsleitungsadapter für Schuko und unterschiedliche
Drehstromsysteme.
Den Schukostecker des Prüfadapters in das Prüfgerät einstecken. Die Verlängerungsleitung mit den beiden
Steckern verbinden. Die Sonde in die Buchse an der Steckerseite der CEE-Verlängerungsleitung stecken. Ver-
längerungsleitungstest durchführen. Es wird der Schutzleiterdurchgang, die Isolation L1, L2, L3 und N gegen
PE, sowie die Durchgängigkeit und Phasenfolge der Verlängerungsleitung geprüft.
Für die direkte Messung einer Verlängerungsleitung wird der Schukostecker des Prüflings in das Prüfgerät ge-
steckt. Die andere Seite der Verlängerungsleitung in den Einbaustecker auf der rechten Seite des Prüfkoffers
oder über Adapter stecken.
Im Prüfablauf werden Schutzleiterwiderstand, Isolation L1 und N gegen PE, sowie optional die Durchgängig-
keit und Phasenfolge der Verlängerungsleitung geprüft.
Bild 19: Verlängerungsleitung Mehrfachsteckdose
Bild 20: Verlängerungsleitungsprüfung CEE-Adapter
Für die RCD/PRCD/PRCD-S/PRCD-K Prüfung wird der Schukostecker des Prüflings in die Prüfdose des Prüfge-
rätes eingesteckt. Die andere Seite der Verlängerungsleitung wird in den Kaltgerätestecker auf der rechten
Seite des Prüfkoffers gesteckt. Falls erforderlich, muss dabei ein Adapter verwendet werden.
