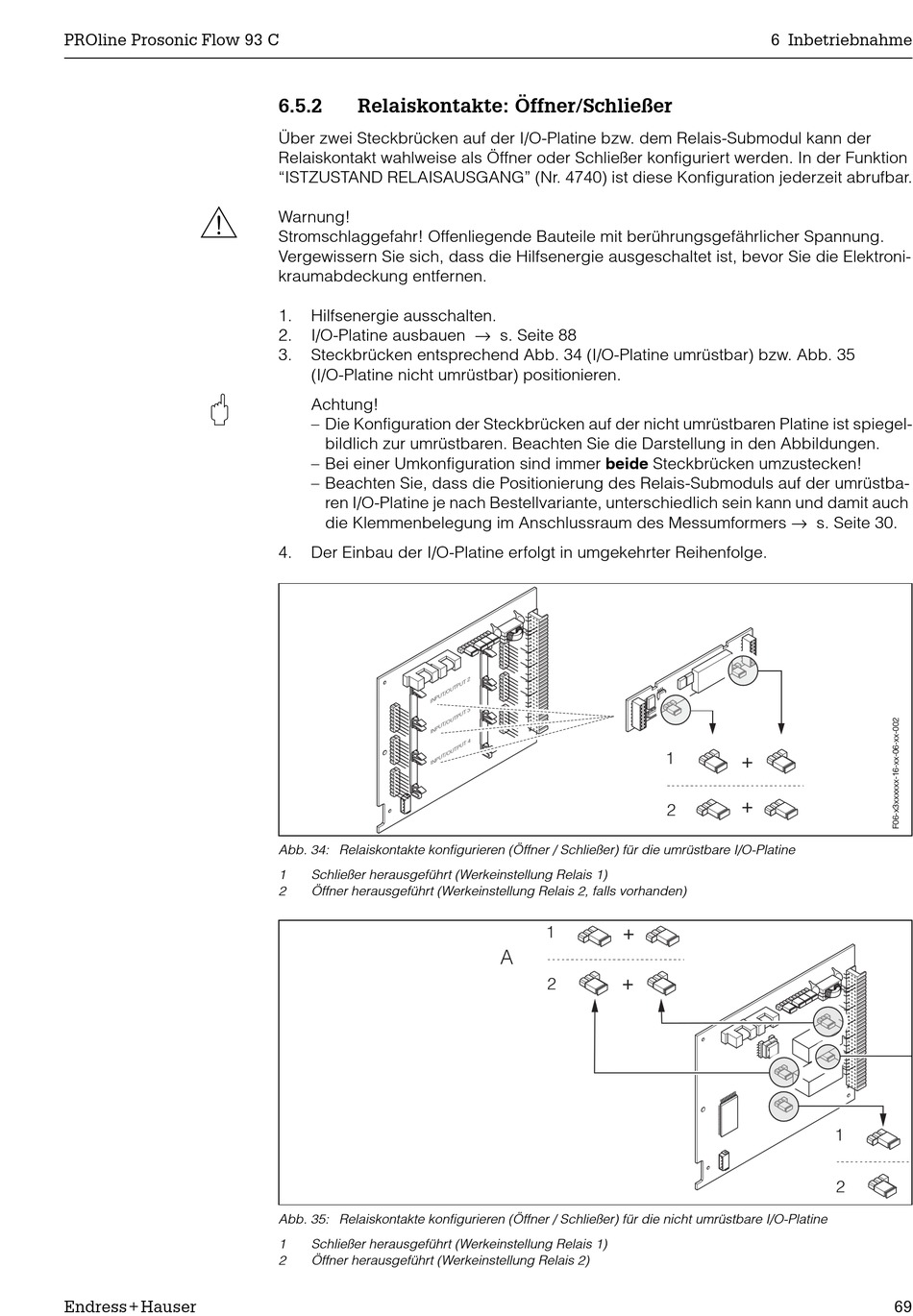

6.5.2 Relaiskontakte: Öffner/Schließer
Über zwei Steckbrücken auf der I/O-Platine bzw. dem Relais-Submodul kann der
Relaiskontakt wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion
"ISTZUSTAND RELAISAUSGANG" (Nr. 4740) ist diese Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektroni-
kraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → s. Seite 88
2.
3. Steckbrücken entsprechend Abb. 34 (I/O-Platine umrüstbar) bzw. Abb. 35
(I/O-Platine nicht umrüstbar) positionieren.
Achtung!
– Die Konfiguration der Steckbrücken auf der nicht umrüstbaren Platine ist spiegel-
bildlich zur umrüstbaren. Beachten Sie die Darstellung in den Abbildungen.
– Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken!
– Beachten Sie, dass die Positionierung des Relais-Submoduls auf der umrüstba-
ren I/O-Platine je nach Bestellvariante, unterschiedlich sein kann und damit auch
die Klemmenbelegung im Anschlussraum des Messumformers → s. Seite 30.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
U T
T / O
P U
I N
U T
T / O
P U
I N
U T
T / O
P U
I N
Abb. 34: Relaiskontakte konfigurieren (Öffner / Schließer) für die umrüstbare I/O-Platine
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2, falls vorhanden)
Abb. 35: Relaiskontakte konfigurieren (Öffner / Schließer) für die nicht umrüstbare I/O-Platine
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2)
T 2
P U
T 3
P U
T 4
P U
+
1
A
+
2
6 Inbetriebnahme
1
+
+
2
1
2
+
