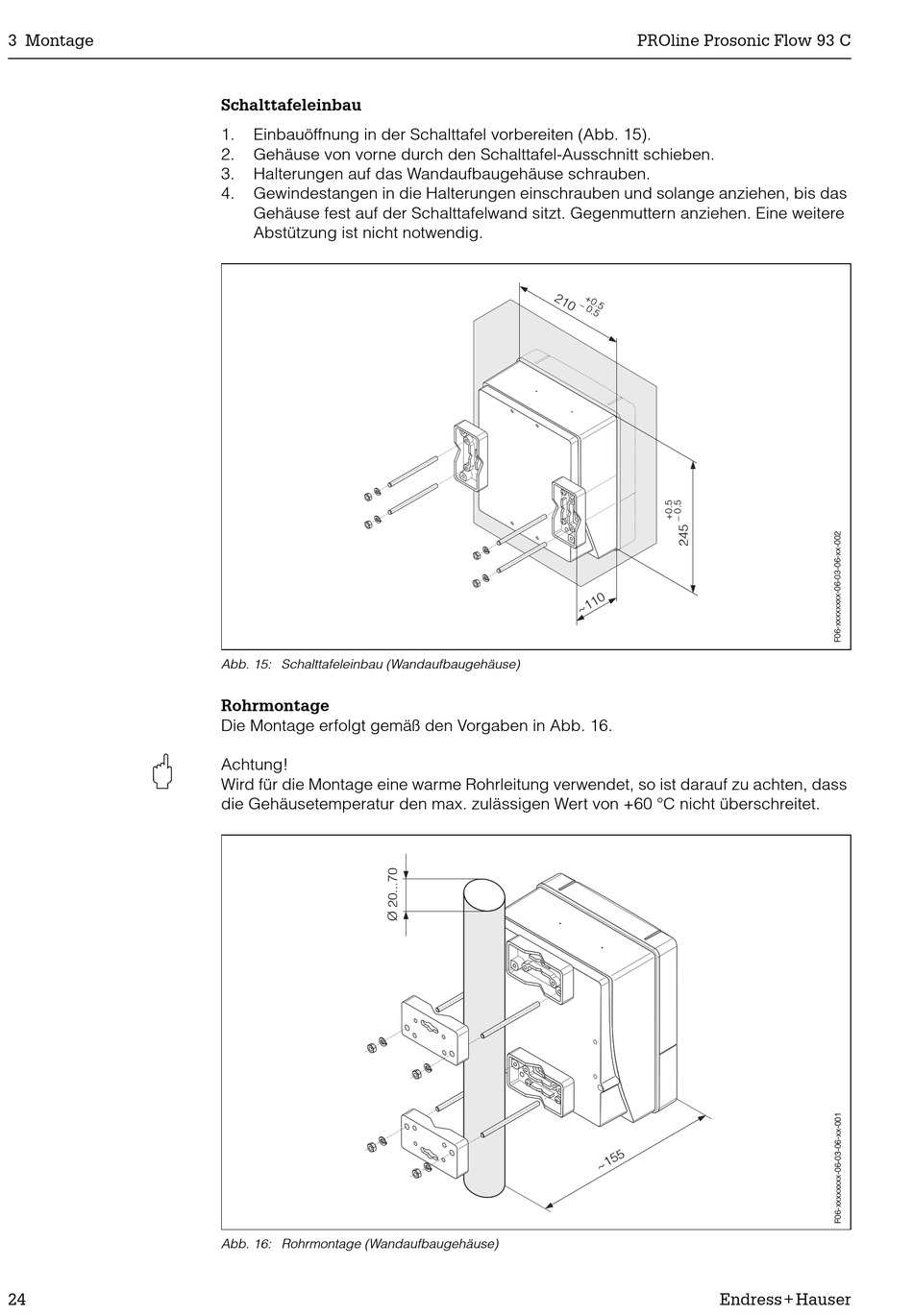

Endress+Hauser PROline prosonic flow 93 C Betriebsanleitung Seite 24

3 Montage
"
24
Schalttafeleinbau
1. Einbauöffnung in der Schalttafel vorbereiten (Abb. 15).
2. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben.
3. Halterungen auf das Wandaufbaugehäuse schrauben.
4. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das
Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen. Eine weitere
Abstützung ist nicht notwendig.
Abb. 15: Schalttafeleinbau (Wandaufbaugehäuse)
Rohrmontage
Die Montage erfolgt gemäß den Vorgaben in Abb. 16.
Achtung!
Wird für die Montage eine warme Rohrleitung verwendet, so ist darauf zu achten, dass
die Gehäusetemperatur den max. zulässigen Wert von +60 °C nicht überschreitet.
Abb. 16: Rohrmontage (Wandaufbaugehäuse)
