PROline Prosonic Flow 93 C
!
Endress+Hauser
5.3 Kurzanleitung zur Funktionsmatrix
Hinweis!
• Beachten Sie unbedingt die allgemeinen Hinweise auf Seite 40.
• Funktionsbeschreibungen → Handbuch "Beschreibung Gerätefunktionen"
HOME-Position → F → Einstieg in die Funktionsmatrix
1.
2. Block auswählen (z.B. AUSGÄNGE)
3. Gruppe auswählen (z.B. STROMAUSGANG 1)
4. Funktionsgruppe auswählen (z.B. EINSTELLUNGEN)
5. Funktion auswählen (z.B. ZEITKONSTANTE)
Parameter ändern / Zahlenwerte eingeben:
OS → Auswahl bzw. Eingabe von Freigabecode, Parametern, Zahlenwerten
F → Abspeichern der Eingaben
6. Verlassen der Funktionsmatrix:
– Esc-Taste (X) länger als 3 Sekunden betätigen → HOME-Position
– Esc-Taste (X) mehrmals betätigen → schrittweiser Rücksprung zur HOME-
Position

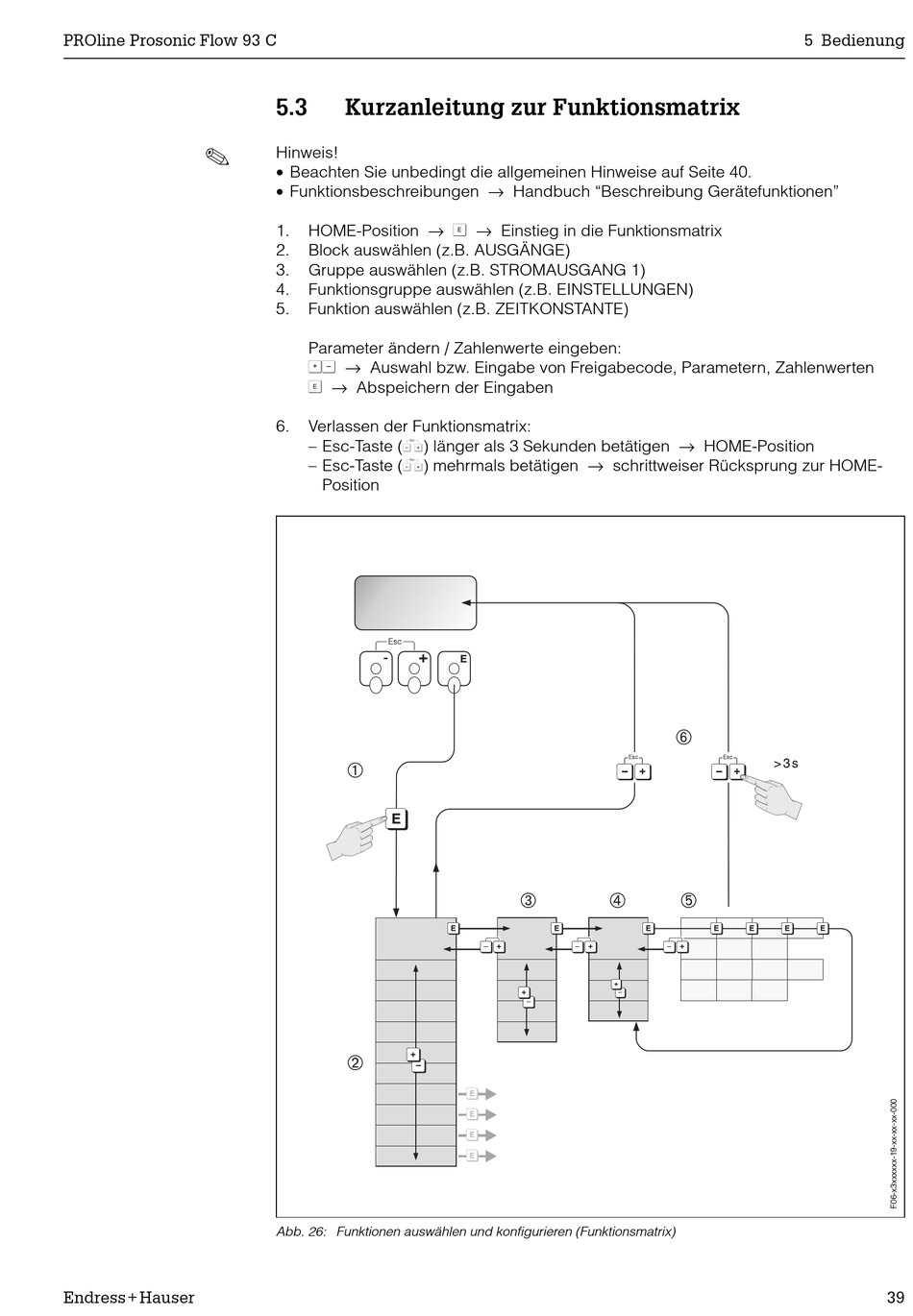

Abb. 26: Funktionen auswählen und konfigurieren (Funktionsmatrix)
5 Bedienung
39
