5 Bedienung
38

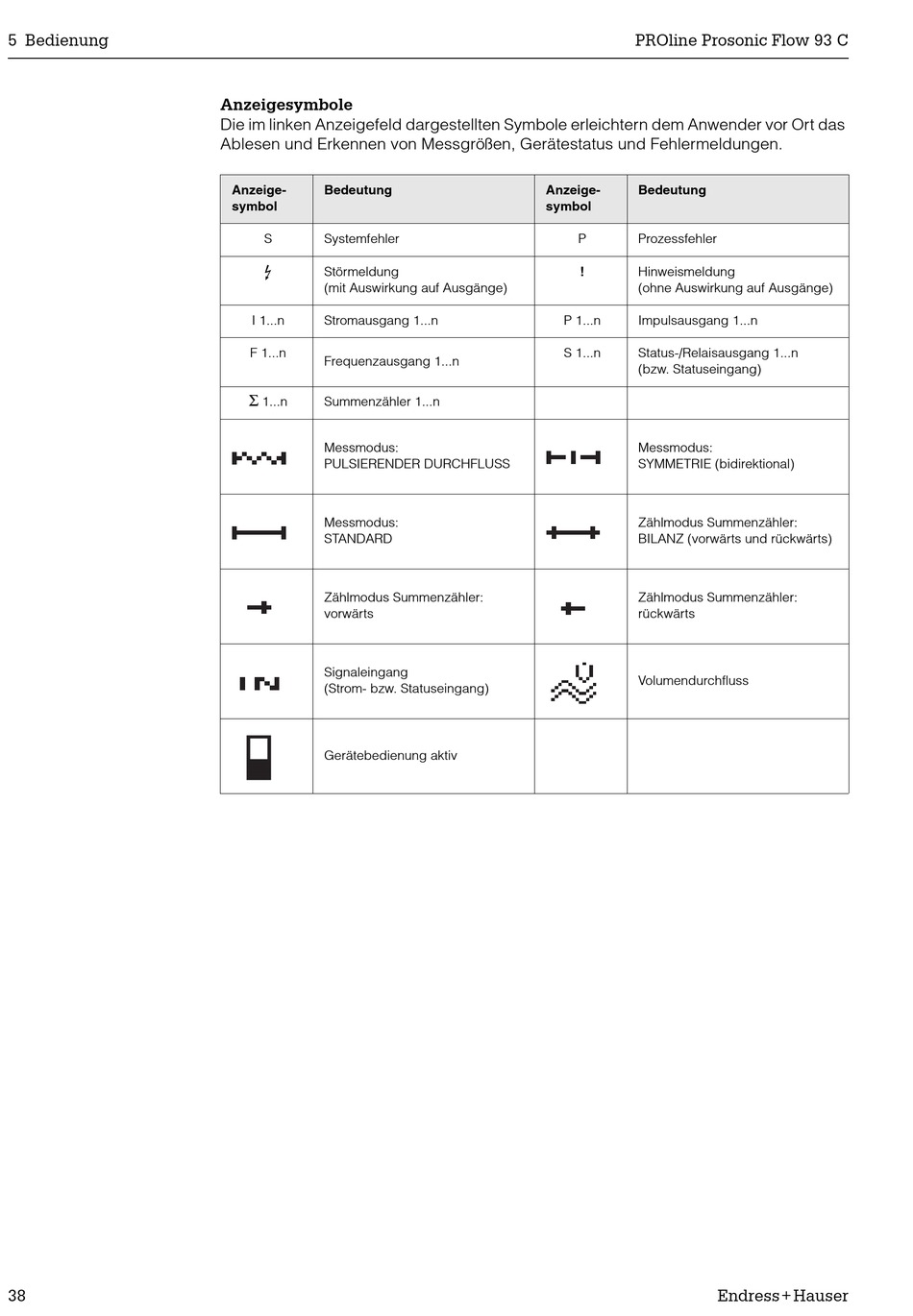

Anzeigesymbole

Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das
Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeige- Bedeutung
symbol
S Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
I 1...n Stromausgang 1...n
F 1...n
Frequenzausgang 1...n
Σ
1...n Summenzähler 1...n
Messmodus:
PULSIERENDER DURCHFLUSS
Messmodus:
STANDARD
Zählmodus Summenzähler:
vorwärts
Signaleingang
(Strom- bzw. Statuseingang)
Gerätebedienung aktiv
PROline Prosonic Flow 93 C
Anzeige- Bedeutung
symbol
P Prozessfehler
! Hinweismeldung
(ohne Auswirkung auf Ausgänge)
P 1...n Impulsausgang 1...n
S 1...n Status-/Relaisausgang 1...n
(bzw. Statuseingang)
Messmodus:
SYMMETRIE (bidirektional)
Zählmodus Summenzähler:
BILANZ (vorwärts und rückwärts)
Zählmodus Summenzähler:
rückwärts
Volumendurchfluss
y
