6.5 Hardware-Einstellungen
6.5.1 Stromausgang: aktiv/passiv
Die Konfiguration der Stromausgänge als "aktiv" oder "passiv" erfolgt über verschie-
dene Steckbrücken auf der I/O-Platine bzw. dem Strom-Submodul.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ver-
gewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektroni-
kraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → Seite 88
2.
3. Steckbrücken entsprechend Abb. 33 positionieren.
Achtung!
– Zerstörungsgefahr von Messgeräten! Beachten Sie die in Abb. 33 angegeben
Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu Über-
strömen führen und damit das Messgerät selber oder extern angeschlossene
Geräte zerstören!
– Beachten Sie, dass die Positionierung des Strom-Submoduls auf der I/O-Platine,
je nach Bestellvariante, unterschiedlich sein kann und damit auch die Klemmen-
belegung im Anschlussraum des Messumformers → Seite 30.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.

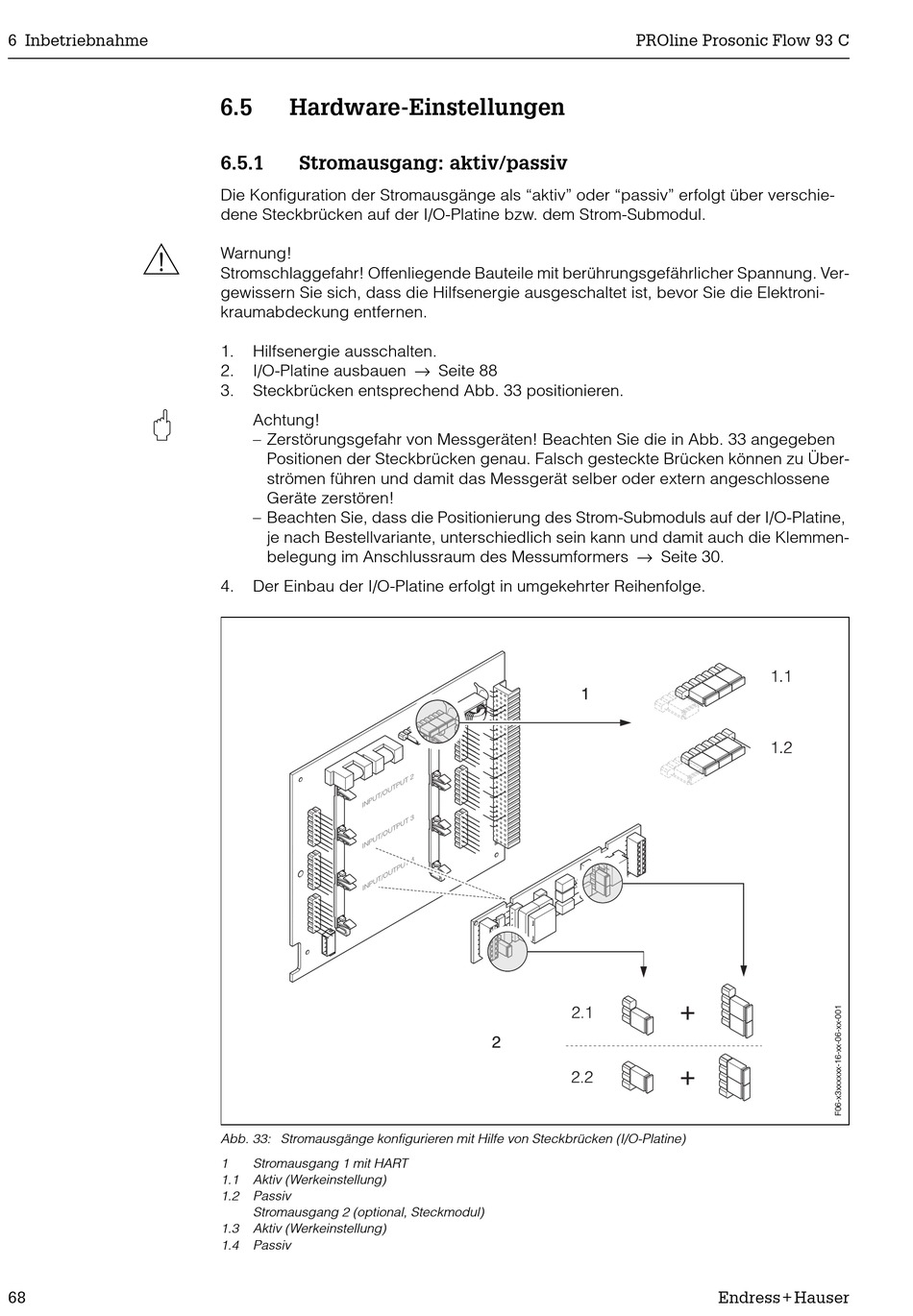

Abb. 33: Stromausgänge konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1 Stromausgang 1 mit HART
1.1 Aktiv (Werkeinstellung)
1.2 Passiv
Stromausgang 2 (optional, Steckmodul)
1.3 Aktiv (Werkeinstellung)
1.4 Passiv
