5 Bedienung
36
5.2 Anzeige- und Bedienelemente
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen oder Ihr Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Mög-
lichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu
ändern und nach seinen Bedürfnissen anzupassen (→ siehe Handbuch "Beschreibung
Gerätefunktionen").
1
2

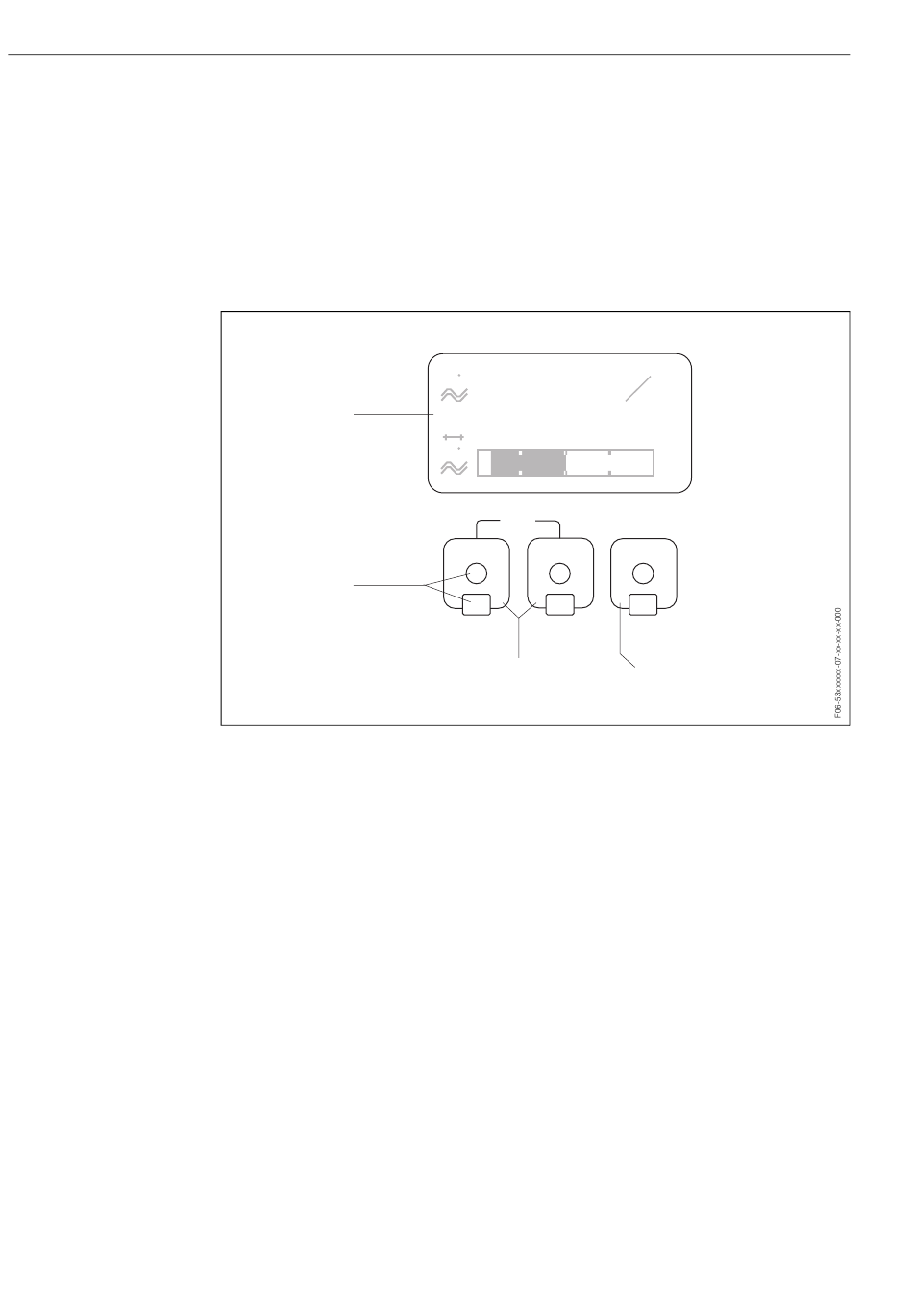

Abb. 24: Anzeige- und Bedienelemente
Flüssigkristall-Anzeige (1)
Auf der beleuchteten, vierzeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und
Hinweismeldungen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen
Messbetriebs bezeichnet.
Optische Bedienelemente für "Touch Control" (2)
Plus-/Minus-Tasten (3)
– HOME-Position → Direkter Abruf von Summenzählerständen sowie Istwerten der Ein-/Ausgänge
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Blöcke, Gruppen bzw. Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der +/− Tasten, werden folgende Funktionen ausgelöst:
– Schrittweises Verlassen der Funktionsmatrix → HOME-Position
– +/− Tasten länger als 3 Sekunden betätigen → direkter Rücksprung zur HOME-Position
– Abbrechen der Dateneingabe
Enter-Taste (4)
– HOME-Position → Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+24.502 +24.502
v v
Σ Σ
+1863.97 +1863.97
3 3
v v
–50 –50 +50 +50
Esc
+
-
3
PROline Prosonic Flow 93 C
l l
s s
3 3
m m
% %
E
4
