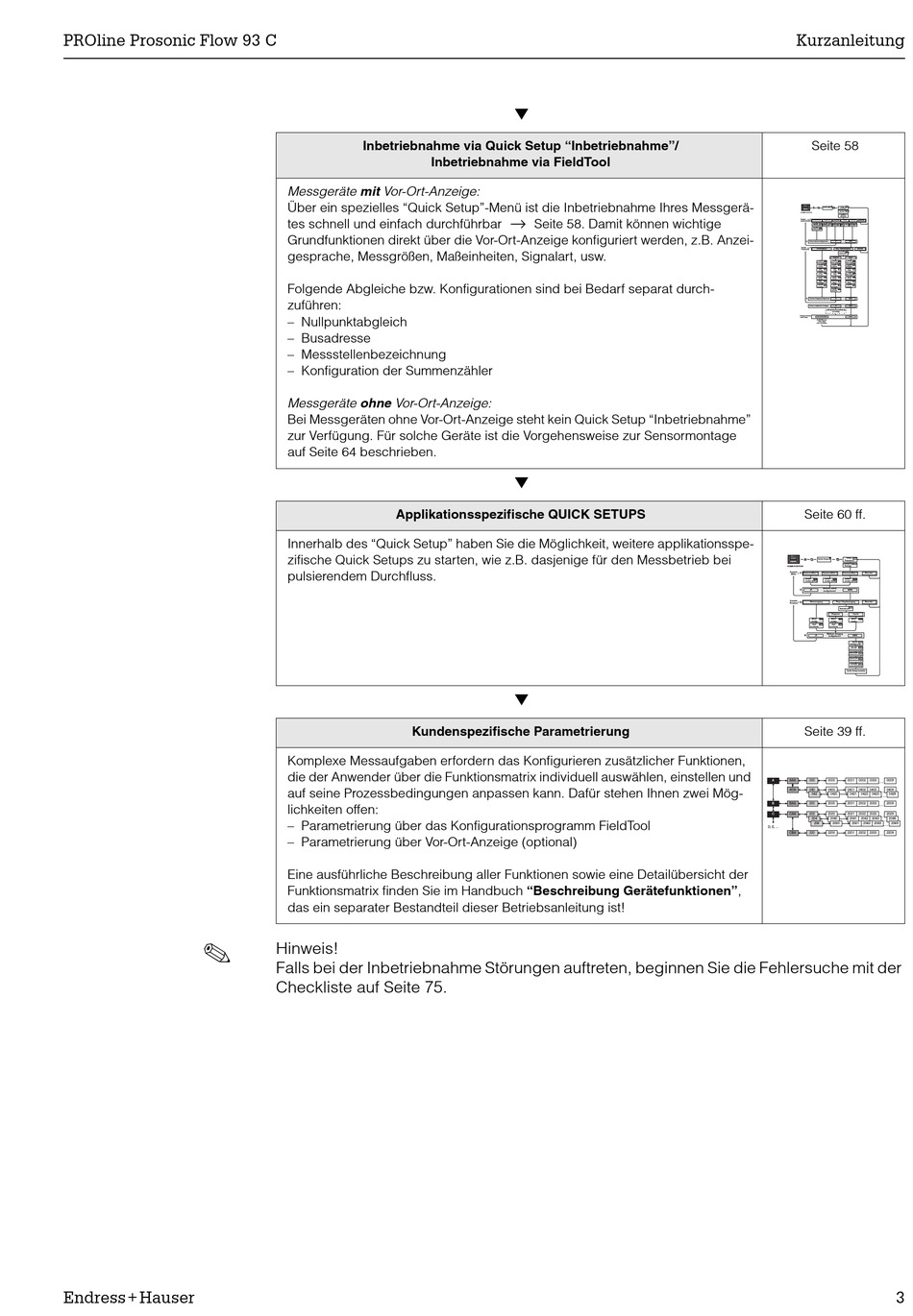

Endress+Hauser PROline prosonic flow 93 C Betriebsanleitung Seite 3

PROline Prosonic Flow 93 C
!
Endress+Hauser
Inbetriebnahme via Quick Setup "Inbetriebnahme"/
Inbetriebnahme via FieldTool
Messgeräte mit Vor-Ort-Anzeige:
Über ein spezielles "Quick Setup"-Menü ist die Inbetriebnahme Ihres Messgerä-
tes schnell und einfach durchführbar
Grundfunktionen direkt über die Vor-Ort-Anzeige konfiguriert werden, z.B. Anzei-
gesprache, Messgrößen, Maßeinheiten, Signalart, usw.
Folgende Abgleiche bzw. Konfigurationen sind bei Bedarf separat durch-
zuführen:
– Nullpunktabgleich
– Busadresse
– Messstellenbezeichnung
– Konfiguration der Summenzähler
Messgeräte ohne Vor-Ort-Anzeige:
Bei Messgeräten ohne Vor-Ort-Anzeige steht kein Quick Setup "Inbetriebnahme"
zur Verfügung. Für solche Geräte ist die Vorgehensweise zur Sensormontage
auf Seite 64 beschrieben.
Applikationsspezifische QUICK SETUPS
Innerhalb des "Quick Setup" haben Sie die Möglichkeit, weitere applikationsspe-
zifische Quick Setups zu starten, wie z.B. dasjenige für den Messbetrieb bei
pulsierendem Durchfluss.
Kundenspezifische Parametrierung
Komplexe Messaufgaben erfordern das Konfigurieren zusätzlicher Funktionen,
die der Anwender über die Funktionsmatrix individuell auswählen, einstellen und
auf seine Prozessbedingungen anpassen kann. Dafür stehen Ihnen zwei Mög-
lichkeiten offen:
– Parametrierung über das Konfigurationsprogramm FieldTool
– Parametrierung über Vor-Ort-Anzeige (optional)
Eine ausführliche Beschreibung aller Funktionen sowie eine Detailübersicht der
Funktionsmatrix finden Sie im Handbuch "Beschreibung Gerätefunktionen",
das ein separater Bestandteil dieser Betriebsanleitung ist!
Hinweis!
Falls bei der Inbetriebnahme Störungen auftreten, beginnen Sie die Fehlersuche mit der
Checkliste auf Seite 75.
▼
→
Seite 58. Damit können wichtige
▼
▼
Kurzanleitung
Seite 58
ENDRESS+HAUSER
B Setup 1002
E + + Quick Setup E +
- + E Inbetriebn.
ESC
Sprache 2000
HOME-POSITION
System-
einheiten
➀
Auswahl Volumenfluss Temperatur Viskosität Länge Geschw.
Systemeinheiten Beenden
Einheit 0402 Einheit 0422 Einheit 0423 Einheit 0424 Einheit 0425
Volumenfluss Temperatur Viskosität Länge Geschw.
3001
Einheit
Summenzähler
➁ Andere Einheit konfigurieren?
JA NEIN
Auswahl ➂
Stromausgang n Freq.-/ Impulsausgang n Beenden
Ausgangstyp
4200
Betriebsart
Frequenz Impuls
Zuord. 4000 Zuord. 4201 Zuord. 4221
Stromausgang Freq.-ausgang Imp.-ausgang
Strom- 4001 End- 4203 Impuls- 4222
bereich frequenz wertigkeit
Wert 4002 Wert 4204 Impuls- 4223
0/4 mA f min breite
4003 4205 Max. 4224
Wert Wert
20 mA f max Imp.-frequenz
Mess- 4004 Mess- 4206 Mess- 4225
modus modus modus
Zeit- 4005 Ausgangs- 4207 Ausgangs- 4226
signal signal
konstante
Fehler- 4006 Zeit- 4208 Fehler- 4227
verhalten konstante verhalten
Fehler- 4209
verhalten
➃
Anderen Ausgang konfigurieren? JA NEIN
Autom. Konfiguration Anzeige? JA NEIN
Automatische Parametrierung
der Anzeige
Abfrage: Anderes
Puls. Durchfluss NEIN
Quick Setup
Ausführung des
Quick Setup
Puls. Durchfluss
Seite 60 ff.
ENDRESS+HAUSER
B Setup 1003
+ + Quick Setup E
E + Pulsierend
- + E
ESC
Dämpfung 2002
Anzeige
HOME-POSITION
Auswahl ➀
Summenzähler 3 Summenzähler 2 Summenzähler 1 Beenden
Zähler
Zähler- 3002 Zähler- 3002 Zähler- 3002
modus (DAC) modus (DAB) modus (DAA)
➁ Weiteren Zähler
JA NEIN
konfigurieren?
Auswahl ➂
Stromausgang Freq.-/ Impulsausgang Beenden
Ausgang
4200
Betriebsart
Frequenz Impuls
Mess- 4004 Mess- 4206 Mess- 4225
modus modus modus
Zeit- 4005 Zeit- 4208
konstante konstante
Weiteren Ausgang
➃
JA NEIN
konfigurieren?
Alarm- 8005
verzögerung
Zuord. 6400
Schleichmenge
Einschalt. 6402
Schleichmenge
6403
Ausschalt.
Schleichmenge
Druckst.- 6403
unterdrückung
Quick Setup beenden
Seite 39 ff.
A AAA 000 0000 0001 0002 0003 0009
...
ACA 040 0400 0401 0402 0403 ... 0409
042 0420 0421 0422 0423 ... 0429
B BAA 200 2000 2001 2002 2003 ... 2009
C CAA 202 2020 2021 2022 2023 2029
...
204 2040 2041 2042 2043 ... 2049
206 2060 2061 2062 2063 ... 2069
D, E, ...
CBA 220 2200 2201 2202 2203 ... 2209
