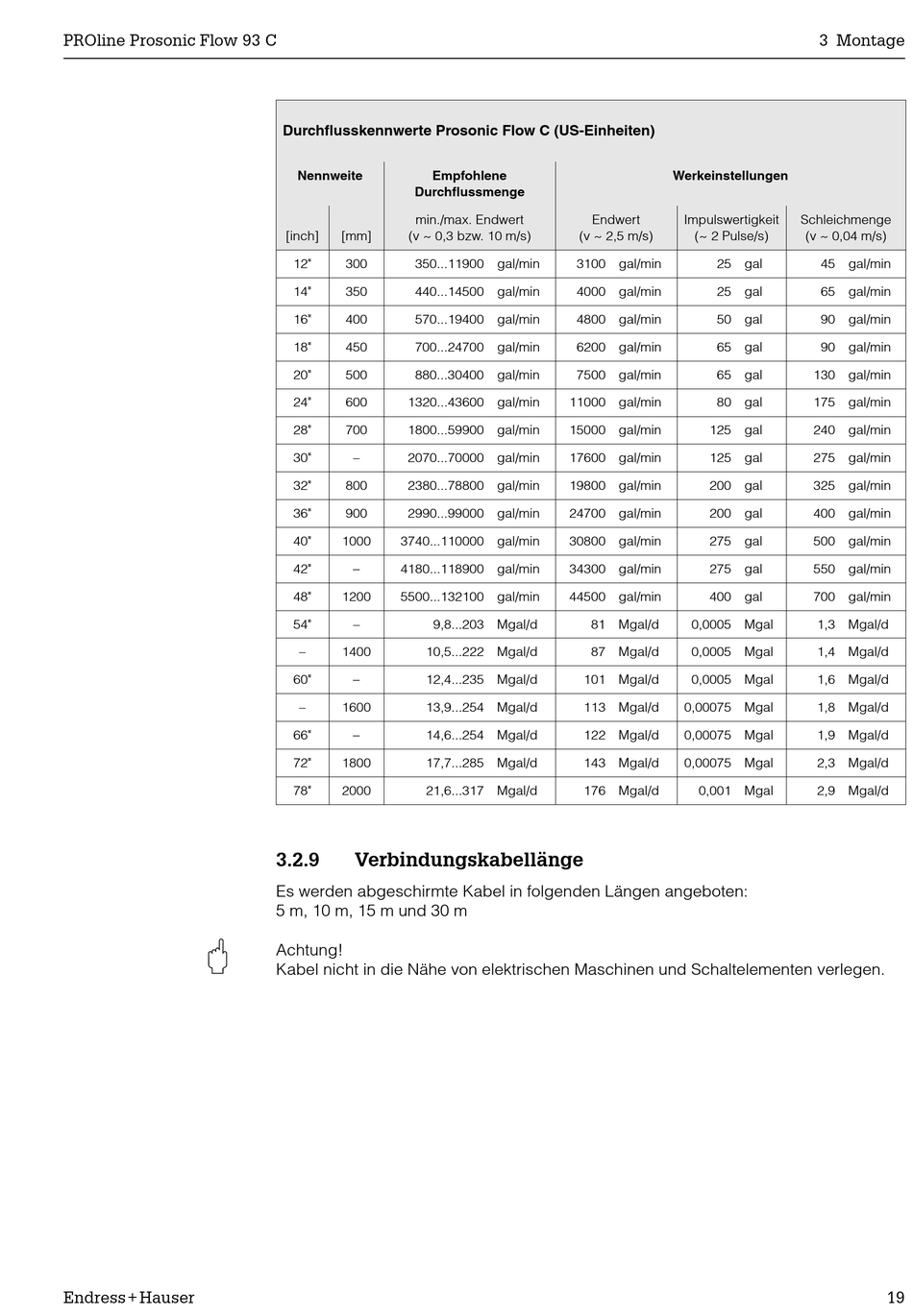

Durchflusskennwerte Prosonic Flow C (US-Einheiten)
Nennweite Empfohlene
Durchflussmenge
min./max. Endwert
[inch] [mm] (v ~ 0,3 bzw. 10 m/s)
12" 300 350...11900 gal/min
14" 350 440...14500 gal/min
16" 400 570...19400 gal/min
18" 450 700...24700 gal/min
20" 500 880...30400 gal/min
24" 600 1320...43600 gal/min
28" 700 1800...59900 gal/min
30" – 2070...70000 gal/min
32" 800 2380...78800 gal/min
36" 900 2990...99000 gal/min
40" 1000 3740...110000 gal/min
−
42" 4180...118900 gal/min
48" 1200 5500...132100 gal/min
54" – 9,8...203 Mgal/d
– 1400 10,5...222 Mgal/d
−
60" 12,4...235 Mgal/d
– 1600 13,9...254 Mgal/d
−
66" 14,6...254 Mgal/d
72" 1800 17,7...285 Mgal/d
78" 2000 21,6...317 Mgal/d
3.2.9 Verbindungskabellänge
Es werden abgeschirmte Kabel in folgenden Längen angeboten:
5 m, 10 m, 15 m und 30 m
Achtung!
Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
Werkeinstellungen
Endwert Impulswertigkeit
(v ~ 2,5 m/s) (~ 2 Pulse/s)
3100 gal/min 25 gal
4000 gal/min 25 gal
4800 gal/min 50 gal
6200 gal/min 65 gal
7500 gal/min 65 gal
11000 gal/min 80 gal
15000 gal/min 125 gal
17600 gal/min 125 gal
19800 gal/min 200 gal
24700 gal/min 200 gal
30800 gal/min 275 gal
34300 gal/min 275 gal
44500 gal/min 400 gal
81 Mgal/d 0,0005 Mgal
87 Mgal/d 0,0005 Mgal
101 Mgal/d 0,0005 Mgal
113 Mgal/d 0,00075 Mgal
122 Mgal/d 0,00075 Mgal
143 Mgal/d 0,00075 Mgal
176 Mgal/d 0,001 Mgal
3 Montage
Schleichmenge
(v ~ 0,04 m/s)
45 gal/min
65 gal/min
90 gal/min
90 gal/min
130 gal/min
175 gal/min
240 gal/min
275 gal/min
325 gal/min
400 gal/min
500 gal/min
550 gal/min
700 gal/min
1,3 Mgal/d
1,4 Mgal/d
1,6 Mgal/d
1,8 Mgal/d
1,9 Mgal/d
2,3 Mgal/d
2,9 Mgal/d
