Endress+Hauser PROline prosonic flow 93 C Betriebsanleitung Seite 89

PROline Prosonic Flow 93 C
Endress+Hauser
1
6
5
7.1
7.2
3

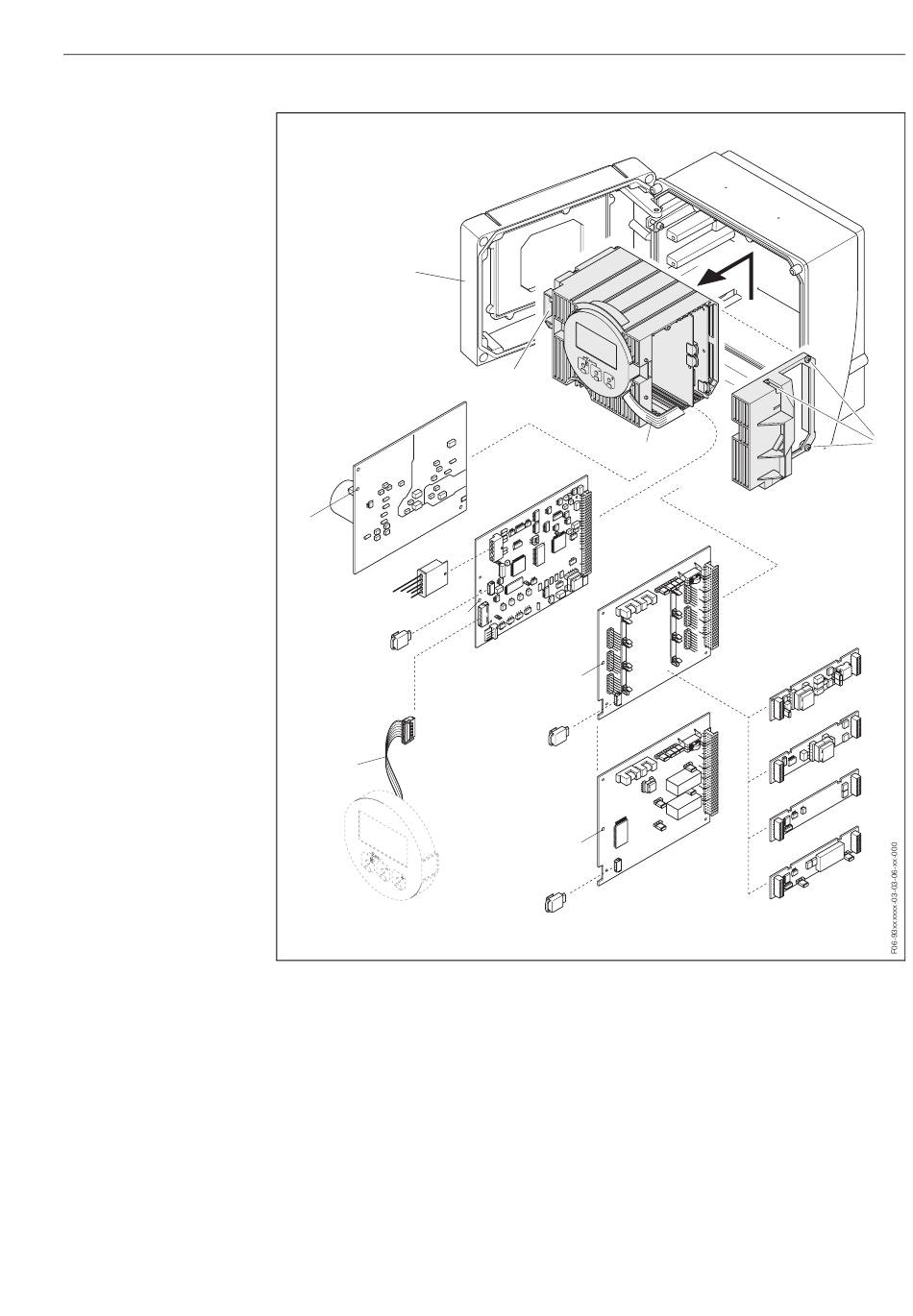

Abb. 37: Wandaufbaugehäuse: Ein- und Ausbau von Elektronikplatinen
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Schrauben Elektronikraumabdeckung
5 Hilfsöffnung für Ein-/Ausbau
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Sensorsignalkabel (Sensor)
7.2 T-DAT (Messumformer-Datenspeicher); der T-DAT ist mit dem Sensorsignalkabel (Pos. 7.1) verbunden;
wichtige Informationen zum T-DAT finden Sie auf Seite 70
8 I/O-Platine (umrüstbar)
8.1 Steckbare Submodule (Statuseingang; Strom-, Frequenz- und Relaisausgang)
8.2 F-Chip (Funktions-Chip für optionale Software)
9 I/O-Platine (nicht umrüstbar)
2
7
5
5
8.2
5
8.2
9 Störungsbehebung
3
8
T 2
P U
U T
T / O
P U
I N
T 3
P U
U T
T / O
P U
I N
8.1
T 4
P U
U T
T / O
P U
I N
9
4
89
