3 Montage
!
"
20
3.3

Einbau

3.3.1

Einbau Messrohr Prosonic Flow C

Hinweis!
Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und müs-
sen bauseits bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert.
Achtung!
Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente auf
dieser und den nachfolgenden Seiten.

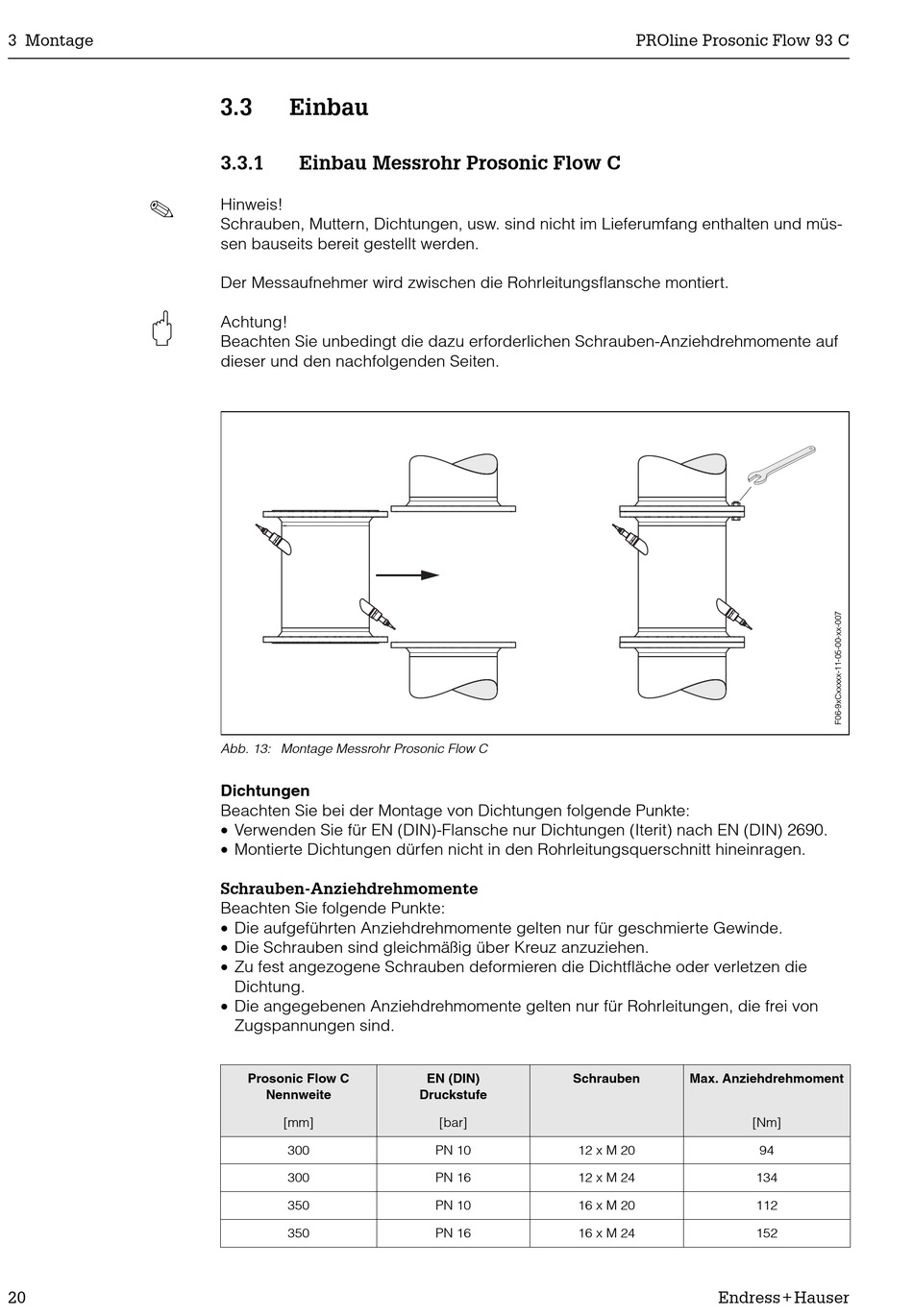

Abb. 13: Montage Messrohr Prosonic Flow C
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Verwenden Sie für EN (DIN)-Flansche nur Dichtungen (Iterit) nach EN (DIN) 2690.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Schrauben-Anziehdrehmomente
Beachten Sie folgende Punkte:
• Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde.
• Die Schrauben sind gleichmäßig über Kreuz anzuziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die
Dichtung.
• Die angegebenen Anziehdrehmomente gelten nur für Rohrleitungen, die frei von
Zugspannungen sind.
Prosonic Flow C
Nennweite
[mm]
300
300
350
350
EN (DIN) Schrauben
Druckstufe
[bar]
PN 10 12 x M 20
PN 16 12 x M 24
PN 10 16 x M 20
PN 16 16 x M 24
PROline Prosonic Flow 93 C
Max. Anziehdrehmoment
[Nm]
94
134
112
152
