Endress+Hauser PROline prosonic flow 93 C Betriebsanleitung Seite 45

PROline Prosonic Flow 93 C
Kommando-Nr.
HART-Kommando / Zugriffsart
Universelle Kommandos ("Universal Commands")
0 Eindeutige Geräteidentifizie-
rung lesen
Zugriffsart = Lesen
1 Primäre Prozessgröße lesen
Zugriffsart = Lesen
2 Primäre Prozessgröße als
Strom in mA und Prozentwert
des eingestellten Messbe-
reichs lesen
Zugriffsart = Lesen
Endress+Hauser

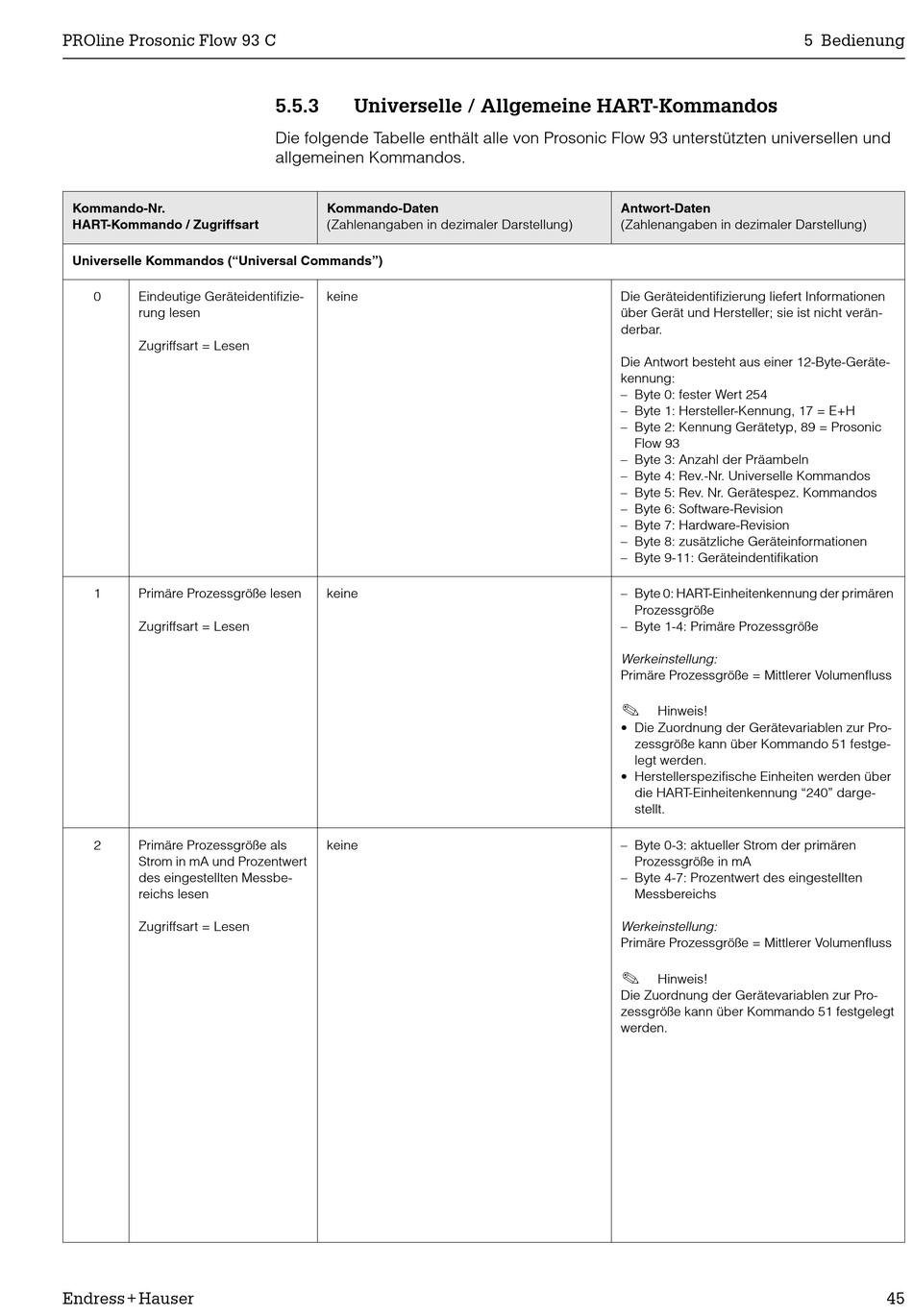

5.5.3 Universelle / Allgemeine HART-Kommandos
Die folgende Tabelle enthält alle von Prosonic Flow 93 unterstützten universellen und
allgemeinen Kommandos.
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
keine
keine
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Die Geräteidentifizierung liefert Informationen
über Gerät und Hersteller; sie ist nicht verän-
derbar.
Die Antwort besteht aus einer 12-Byte-Geräte-
kennung:
– Byte 0: fester Wert 254
– Byte 1: Hersteller-Kennung, 17 = E+H
– Byte 2: Kennung Gerätetyp, 89 = Prosonic
Flow 93
– Byte 3: Anzahl der Präambeln
– Byte 4: Rev.-Nr. Universelle Kommandos
– Byte 5: Rev. Nr. Gerätespez. Kommandos
– Byte 6: Software-Revision
– Byte 7: Hardware-Revision
– Byte 8: zusätzliche Geräteinformationen
– Byte 9-11: Geräteindentifikation
– Byte 0: HART-Einheitenkennung der primären
Prozessgröße
– Byte 1-4: Primäre Prozessgröße
Werkeinstellung:
Primäre Prozessgröße = Mittlerer Volumenfluss
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur Pro-
zessgröße kann über Kommando 51 festge-
legt werden.
• Herstellerspezifische Einheiten werden über
die HART-Einheitenkennung "240" darge-
stellt.
– Byte 0-3: aktueller Strom der primären
Prozessgröße in mA
– Byte 4-7: Prozentwert des eingestellten
Messbereichs
Werkeinstellung:
Primäre Prozessgröße = Mittlerer Volumenfluss
!
Hinweis!
Die Zuordnung der Gerätevariablen zur Pro-
zessgröße kann über Kommando 51 festgelegt
werden.
5 Bedienung
45
