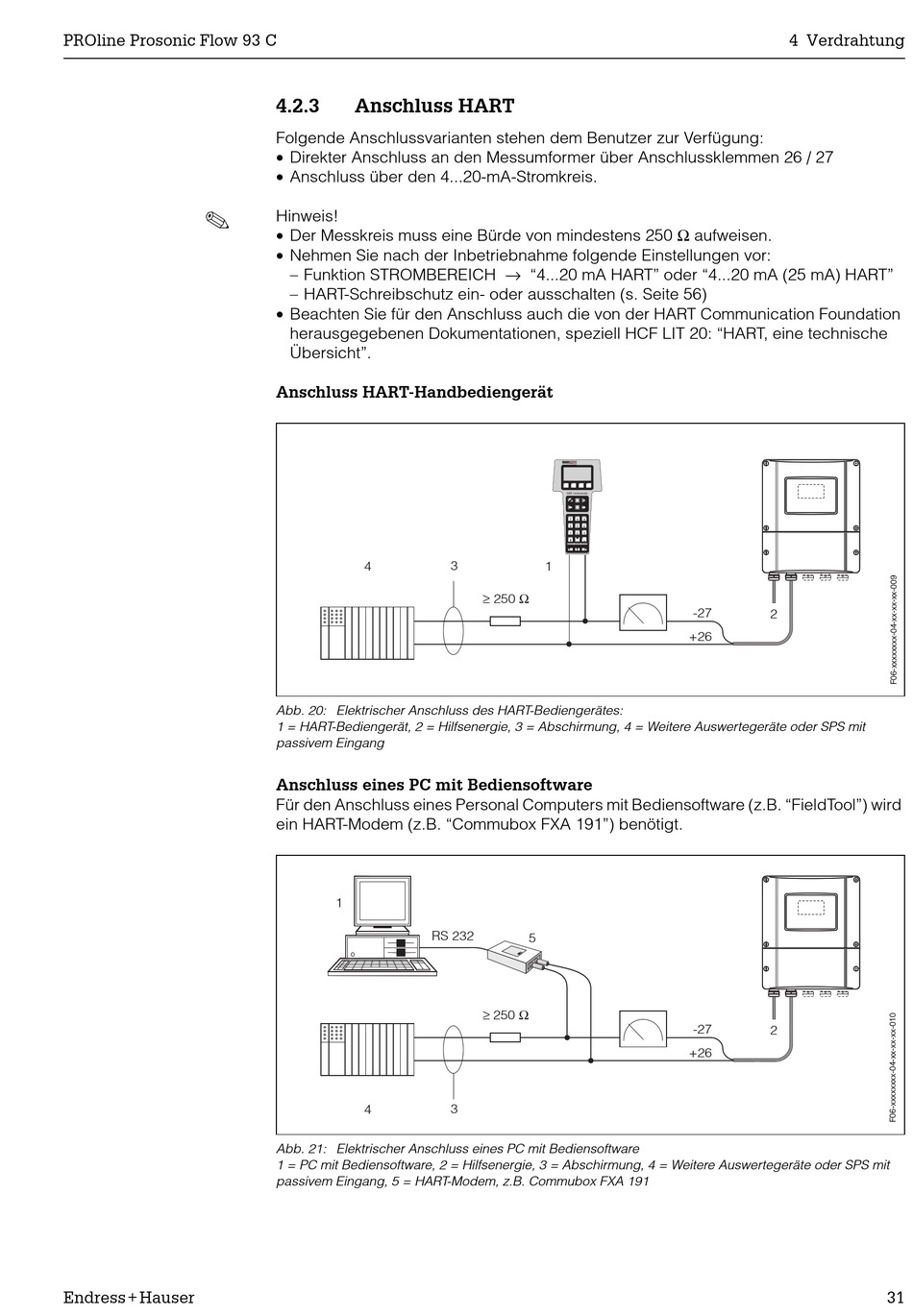

4.2.3

Anschluss HART

Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung:
• Direkter Anschluss an den Messumformer über Anschlussklemmen 26 / 27
• Anschluss über den 4...20-mA-Stromkreis.
Hinweis!
• Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen.
• Nehmen Sie nach der Inbetriebnahme folgende Einstellungen vor:
– Funktion STROMBEREICH → "4...20 mA HART" oder "4...20 mA (25 mA) HART"
– HART-Schreibschutz ein- oder ausschalten (s. Seite 56)
• Beachten Sie für den Anschluss auch die von der HART Communication Foundation
herausgegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische
Übersicht".
Anschluss HART-Handbediengerät
4
Abb. 20: Elektrischer Anschluss des HART-Bediengerätes:
1 = HART-Bediengerät, 2 = Hilfsenergie, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS mit
passivem Eingang

Anschluss eines PC mit Bediensoftware

Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. "FieldTool") wird
ein HART-Modem (z.B. "Commubox FXA 191") benötigt.
1
RS 232
4
Abb. 21: Elektrischer Anschluss eines PC mit Bediensoftware
1 = PC mit Bediensoftware, 2 = Hilfsenergie, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS mit
passivem Eingang, 5 = HART-Modem, z.B. Commubox FXA 191
I
O
3 1
≥ Ω
250
5
≥ Ω
250
3
4 Verdrahtung
-27
2
+26
-27
2
+26
31
