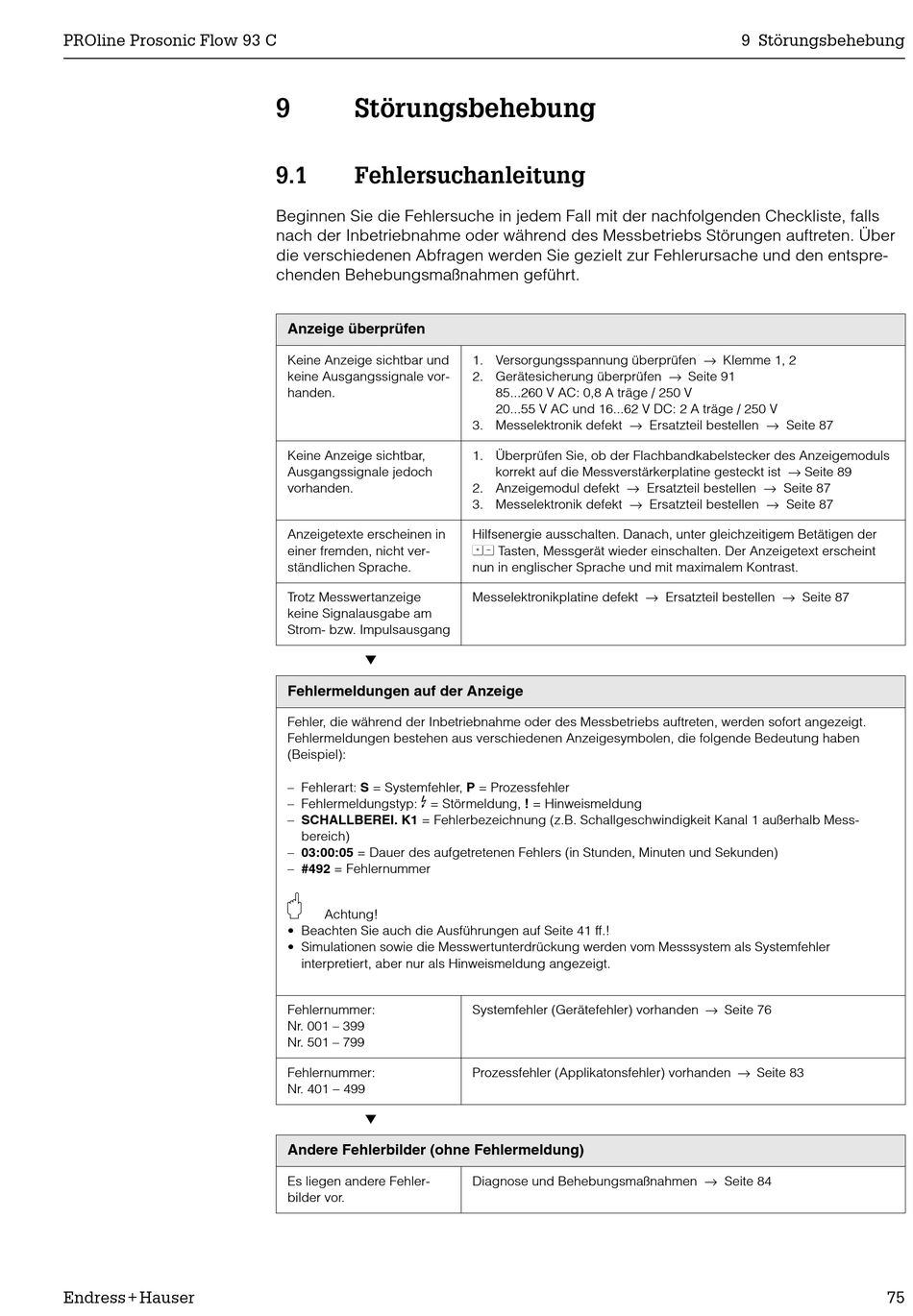

9 Störungsbehebung
9.1 Fehlersuchanleitung
Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls
nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über
die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entspre-
chenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
handen.
Keine Anzeige sichtbar,
Ausgangssignale jedoch
vorhanden.
Anzeigetexte erscheinen in
einer fremden, nicht ver-
ständlichen Sprache.
Trotz Messwertanzeige
keine Signalausgabe am
Strom- bzw. Impulsausgang
▼
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben
(Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
$
– Fehlermeldungstyp: = Störmeldung, ! = Hinweismeldung
– SCHALLBEREI. K1 = Fehlerbezeichnung (z.B. Schallgeschwindigkeit Kanal 1 außerhalb Mess-
bereich)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #492 = Fehlernummer
"
Achtung!
• Beachten Sie auch die Ausführungen auf Seite 41 ff.!
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler
interpretiert, aber nur als Hinweismeldung angezeigt.
Fehlernummer:
Nr. 001 – 399
Nr. 501 – 799
Fehlernummer:
Nr. 401 − 499
▼
Andere Fehlerbilder (ohne Fehlermeldung)
Es liegen andere Fehler-
bilder vor.
1. Versorgungsspannung überprüfen → Klemme 1, 2
2. Gerätesicherung überprüfen → Seite 91
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
3. Messelektronik defekt → Ersatzteil bestellen → Seite 87
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls
korrekt auf die Messverstärkerplatine gesteckt ist → Seite 89
2. Anzeigemodul defekt → Ersatzteil bestellen → Seite 87
3. Messelektronik defekt → Ersatzteil bestellen → Seite 87
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der
OS Tasten, Messgerät wieder einschalten. Der Anzeigetext erscheint
nun in englischer Sprache und mit maximalem Kontrast.
Messelektronikplatine defekt → Ersatzteil bestellen → Seite 87
Systemfehler (Gerätefehler) vorhanden → Seite 76
Prozessfehler (Applikatonsfehler) vorhanden → Seite 83
Diagnose und Behebungsmaßnahmen → Seite 84
9 Störungsbehebung
