Endress+Hauser PROline prosonic flow 93 C Betriebsanleitung Seite 10

2 Identifizierung
10
2.1.2 Typenschild Messrohr
ENDRESS+HAUSER
PROSONIC FLOW C
Order Code:
1
Ser. No.:
2
K-factor:
3 DN350 EN (DIN) PN16
4 Materials:
TM:
5
6

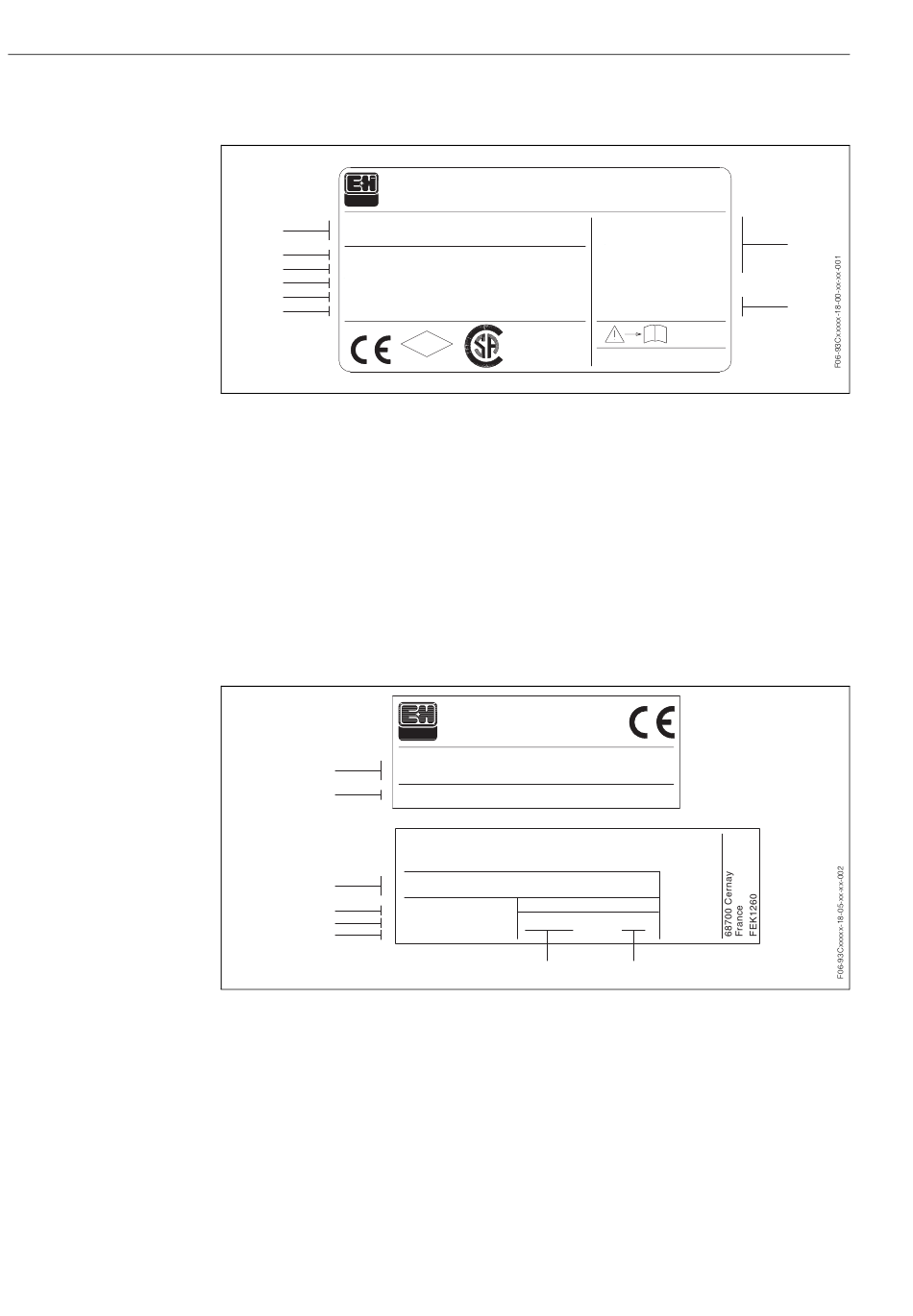

Abb. 2: Typenschildangaben für Messrohr "Prosonic Flow C Inline" (Beispiel)
1 Bestellcode / Seriennummer: Die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben
der Auftragsbestätigung entnommen werden.
2 K-Faktor des Messrohrs
3 Nennweitenbereich: DN 300...2000; Nenndruckbereich: EN (DIN) PN 6...16
4 Auskleidungsmaterial des Messrohrs
5 Max. Messstofftemperaturbereich: –10 °C ... +60 °C
6 Raum für Zusatzinformationen bei Sonderprodukten
7 Zulässige Umgebungstemperatur
8 Angaben zum Explosionsschutz
Detaillierte Angaben entnehmen Sie bitte der Ex-spezifischen Control Drawing. Bei Fragen steht Ihnen
Ihre E+H-Vertretung gerne zur Verfügung.
2.1.3 Typenschilder Messsensoren W
1
2
3
4
5
6
Abb. 3: Typenschildangaben für Messsensor "Prosonic Flow W" (Beispiel)
1 Bestellcode / Seriennummer: Die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben
der Auftragsbestätigung entnommen werden.
2 Sensortyp
3 Warnhinweis: Um die Schutzart IP 68 (NEMA 6P) zu erreichen, müssen die Sensorverbindungen dicht
verschraubt sein.
4 Maximaler Nenndruck: 16 bar (232 psi)
5 Umgebungstemperaturbereich: –40 °C...+80 °C
6 Messstofftemperaturbereich: –40 °C...+80 °C
7 Hinweis, dass die Sensorhalterung und der Sensorstutzen durch ein Linksgewinde miteinander ver-
schraubt sind.
8 Schutzart: IP 68 (NEMA 6P)
93CXX-XXXXXXXX
12345678901
0.1234/123
Epoxy / 1.0038 (RST.37.2)
-10°C...+60°C
FM
APPROVED
ENDRESS+HAUSER
PROSONIC FLOW W
93C3F-LHCA00RCA0AB
Order Code:
XXXXXXXXXXXXXx
Ser. No.:
W-IN-1F-L-C
Type:
Warning: To maintain NEMA/Type 6P rating
or IP68 protection the connector must be fully engaged.
Left thread.
16bar / 232psi
Tamb.: -40°C...+80°C
TM: -40°C...+80°C
7
PROline Prosonic Flow 93 C
CL.I, DIV.2, GP. ABCD
Dust-Ignitionproof for
CL.II, DIV.1, GP. EFG, CL.III
For Installation refer to
control dwg. of transmitter.
-20°C <Tamb< +60°C
-4°F <Tamb< +140°F
i
FEK1298
2002
NEMA/Type 6P
IP68
8
Endress+Hauser
8
7
