Aufbau und Funktion
WIG-Heißdrahtschweißen

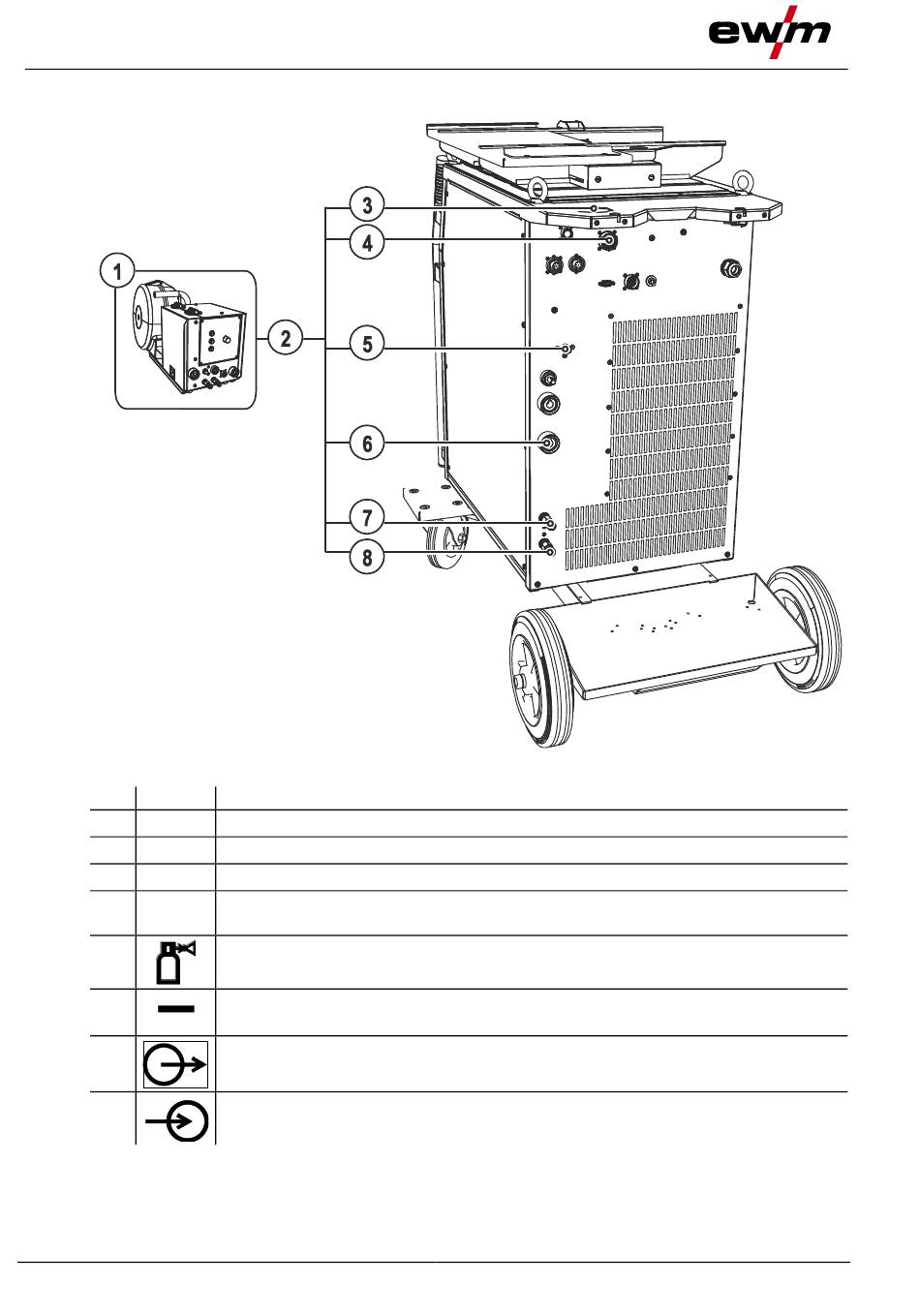

5.10.3 Anschluss Zwischenschlauchpaket

Pos. Symbol
1
2
3
4 X2
5
6
7
8
50
Beschreibung 0
Drahtvorschubgerät
Zwischenschlauchpaket
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse (28-polig)
Steuerleitung
Anschlussgewinde (G¼")
Schutzgas
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Abbildung 5-13
099-000115-EW500
17.06.2015
