5.13.4 Anwahl Schweißstrom
Der Anwender hat zwei Möglichkeiten den notwendigen Schweißstrom einzustellen:
•
Über die Blechdicke
•
Direkt als Schweißstrom
Der Schweißstrom wird in der linken Anzeige dargestellt. In der rechten Anzeige kann der
Parameter „Materialdicke" angewählt werden.

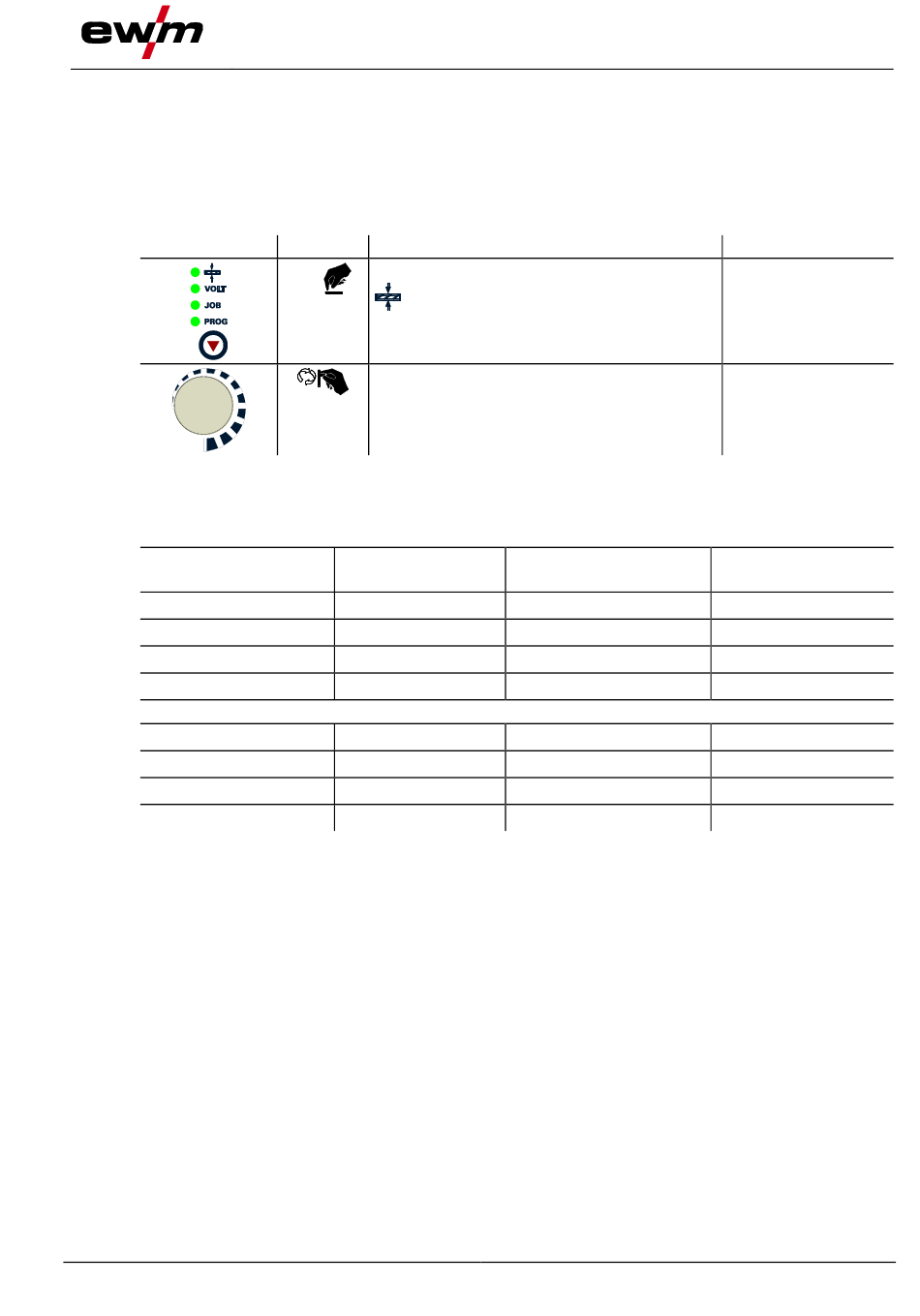

Bedienelement
5.13.5 Schweißdatenanzeige
Folgende Schweißparamerter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Zeiten
Frequenz, Balance
Parameter-Ströme
Materialdicke
Schweißspannung
JOB-Nummer
Programm-Nummer
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z.B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
Die Anzeige im rechten Display schaltet nach ca. 4 Sekunden automatisch auf Materialdicke um.
Leuchtet zusätzlich zur Signalleuchte „Materialdicke" die Leuchte „Programm-Nummer" befindet sich der
Anwender im Programmodus - siehe Kapitel 5.15, Schweißprogramme.
Leuchtet zusätzlich zur Signalleuchte „Materialdicke" die Leuchte „JOB-Nummer" befindet sich der
Anwender in einem JOB des freien Speicherbereiches.
099-000115-EW500
17.06.2015
Aktion Ergebnis
Drucktaste betätigen bis Signalleuchte
X x
Materialdicke leuchtet.
Schweißstrom bzw. Blechdicke einstellen.
Vor dem Schweißen
(Sollwerte)








"linke Anzeige"
Während dem Schweißen
(Istwerte)




"rechte Anzeige"




Aufbau und Funktion
WIG-Synergic-Bedienprinzip
Anzeige (rechts)
Materialdicke in mm
wird dargestellt.
Schweißstrom und
Blechdicke werden
angezeigt
Nach dem Schweißen
(Holdwerte)








