3-Takt-Betrieb - EWM Tetrix 451 AC/DC AW FW Betriebsanleitung

Aufbau und Funktion
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen konfigurieren

5.11.4.3 3-Takt-Betrieb

Diese Betriebsart unterscheidet sich gegenüber dem 2-Takt-Betrieb durch folgende Merkmale:
•
Nach dem Einleiten des 3. Takt (Strom) wird die Drahtelekttrode analog zum Schweißstrom gefördert
bis der Schweißprozess beendet wird.
5.11.4.4 4-Takt-Betrieb
Diese Betriebsart unterscheidet sich gegenüber dem 2-Takt-Betrieb durch folgende Merkmale:
•
Die Drahtförderung wird durch Drücken und Loslassen (Tippen) des BRT 1 eingeleitet.
•
Durch nochmaliges Drücken und Loslassen (Tippen) des BRT 1 wird die Drahtförderung wieder
beendet (das ständige Gedrückthalten des Brennertasters entfällt, besonders hilfreich bei langen
Schweißnähten).
56

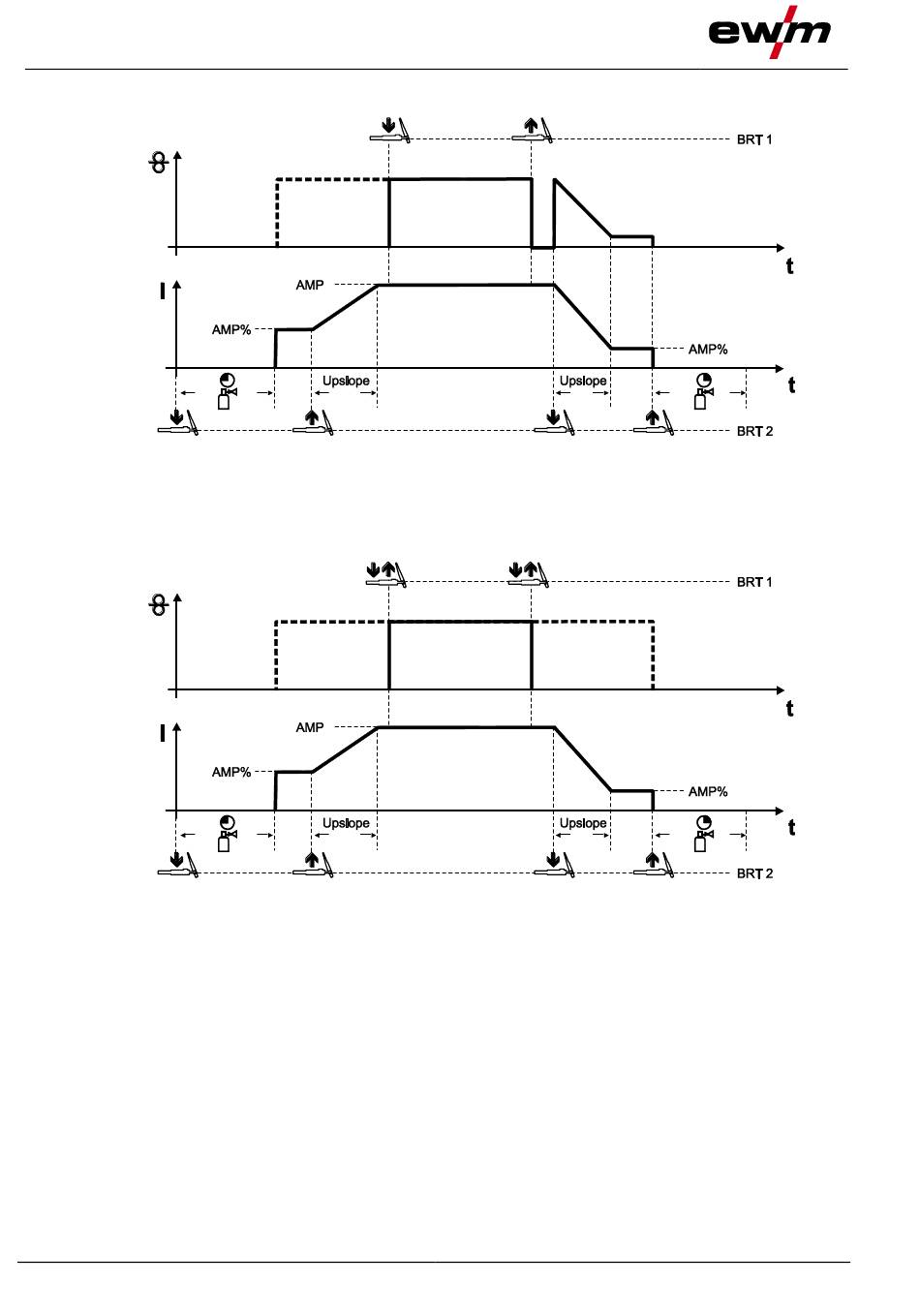

Abbildung 5-17
Abbildung 5-18
