Schutzgasversorgung

Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Falscher Umgang und unzureichende Befestigung von Schutzgas-
flaschen kann zu schweren Verletzungen führen!
•
Schutzgasflaschen mit den serienmäßig am Gerät vorhandenen
Sicherungselementen (Kette / Gurt) sichern!
•
Sicherungselemente müssen eng am Flaschenumfang anliegen!
•
Die Befestigung muss in der oberen Hälfte der Schutzgasflasche
erfolgen!
•
Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen!
•
Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
•
Erhitzung der Schutzgasflasche vermeiden!
•
Bei Verwendung von Schutzgasflaschen kleiner als 50 l muss die Option
ON HOLDER GAS BOTTLE nachgerüstet werden.
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des
Schweißbrenners führen!
•
Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
Vor dem Anschluss des Druckminderers an der Schutzgasflasche das Gasflaschenventil kurz
öffnen, um evtl. Verschmutzungen auszublasen.
5.7.1

Anschluss

Pos. Symbol
1
2
3
4
•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
099-000115-EW500
17.06.2015
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Aufbau und Funktion
WARNUNG
VORSICHT

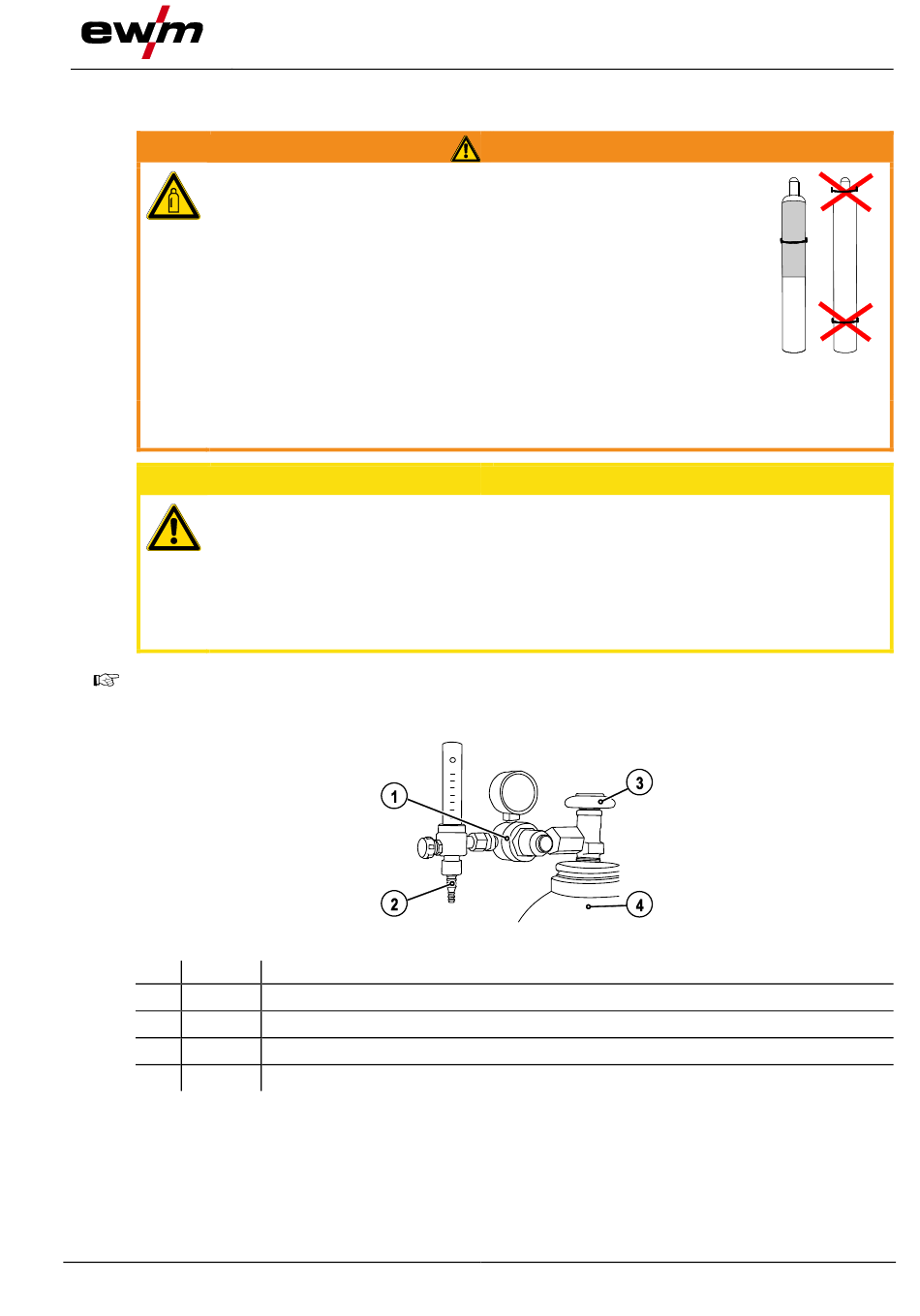

Abbildung 5-6
Schutzgasversorgung
