5.2
Anschluss Zwischenschlauchpaket
Die Erdungsleitung des Zwischenschlauchpaketes darf bei dieser Geräteserie nicht am Schweiß-
oder Drahtvorschubgerät angeschlossen werden! Erdungsleitung entfernen oder ins Schlauch-
paket zurückschieben!
Pos. Symbol
1
2
3
4
5
6
7
8
9
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und mit Sicherungsgurt
wie in der Abbildung dargestellt befestigen.
•
Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter si-
chern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-005592-EW500
16.07.2018
Beschreibung
0
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Zugentlastung
Sicherungsgurt
Zugentlastung Zwischenschlauchpaket
Zwischenschlauchpaket
Stromquelle
Zusätzliche Systemdokumente beachten!
Aufbau und Funktion

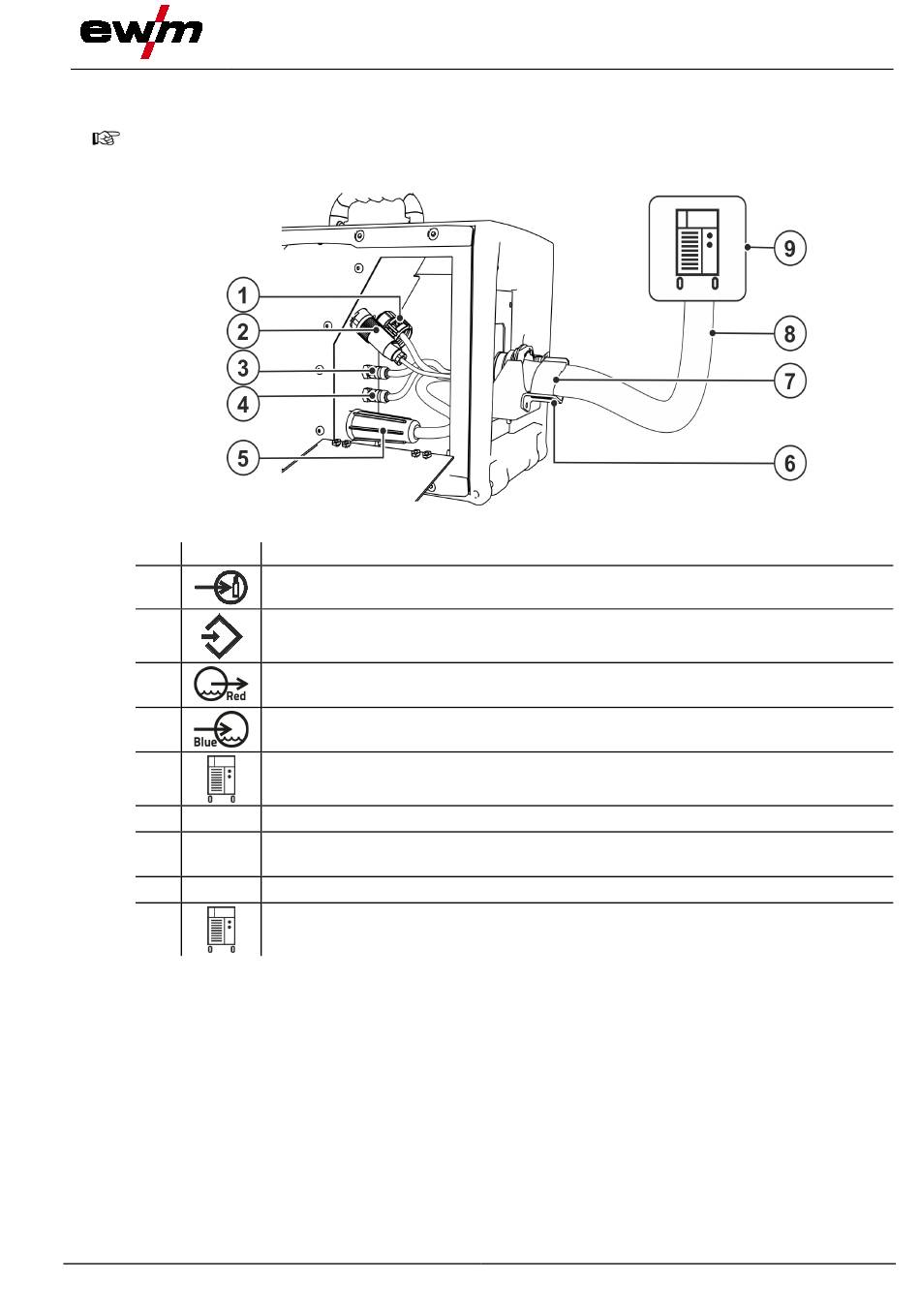

Abbildung 5-5
Anschluss Zwischenschlauchpaket
17
