5.13.10.4 spotArc

Das Verfahren ist einsetzbar zum Heftschweißen, oder zum Verbindungsschweißen von Blechen aus
Stahl und CrNi Legierungen bis zu einer Dicke von etwa 2,5 mm. Es können auch verschieden dicke
Bleche übereinander verschweißt werden.

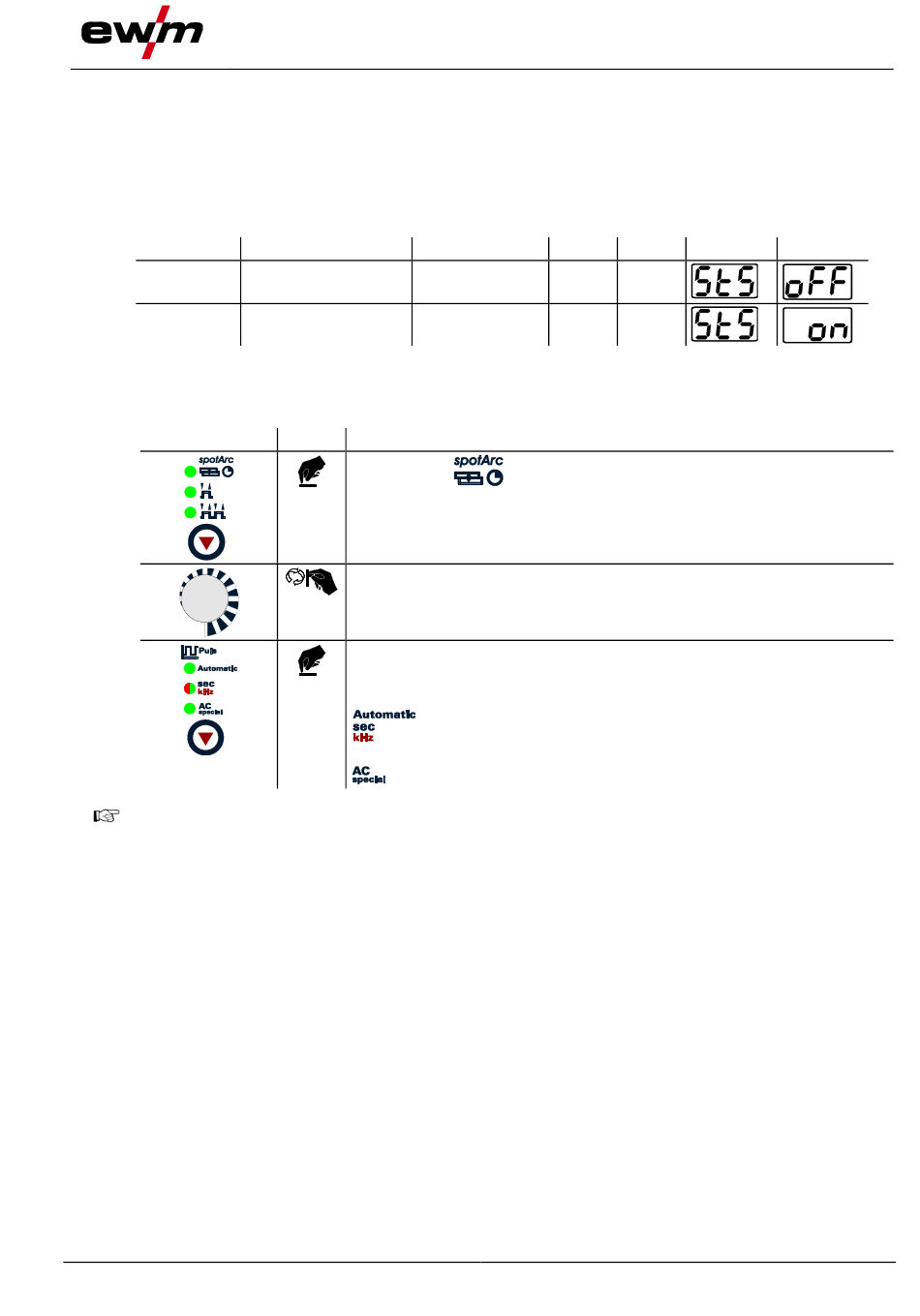

Die Betriebsarten für das Punktschweißen (spotArc/Spotmatic) können in zwei unterschiedlichen
Zeitbereichen angewendet werden. Hier unterscheidet man einen "langen" und einen "kurzen"
Zeitbereich. Diese Bereiche sind wie folgt definiert:
Zeitbereich Einstellbereich
lang 0,01 s - 20,0 s (10 ms) ja
kurz 5 ms - 999 ms (1 ms)
Bei Anwahl der Betriebsart spotArc wird automatisch der lange Zeitbereich vorgewählt. Bei Anwahl der
Betriebsart Spotmatic wird automatisch der kurze Zeitbereich vorgewählt. Der Anwender kann den
Zeitbereich im Konfigurationsmenü ändern - siehe Kapitel 5.22, Gerätekonfigurationsmenü.
Anwahl und Einstellung WIG-spotArc
Bedienelement
Um ein effektives Ergebnis zu erzielen sollten die Upslope- und Downslope-Zeiten auf "0"
eingestellt sein.
099-000115-EW500
17.06.2015
Up/Down-Slope
nein
Aktion Ergebnis
Signalleuchte
Für ca. 4 s kann die Punktzeit am Drehgeber
„Schweißparametereinstellung" eingestellt werden.
Punktzeit "tP" einstellen
Das Verfahren WIG-spotArc wird ab Werk mit der Puls-Variante "WIG-
Pulsautomatik" eingeschaltet. Der Anwender kann auch andere Puls-
Varianten anwählen:
WIG-Pulsautomatik (Frequenz und Balance)
WIG-Pulsen mit Zeiten, leuchtet grün / schnelles WIG-DC-Pulsen
mit Frequenz und Balance, leuchtet rot
WIG-AC-Spezial
Aufbau und Funktion
Pulsen AC
ja ja
nein nein
blinkt
WIG-Synergic-Bedienprinzip
Anzeige Anzeige
