Funktionsablauf - EWM Tetrix 451 AC/DC AW FW Betriebsanleitung

Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
Pos. Symbol
13
14
4.8.1

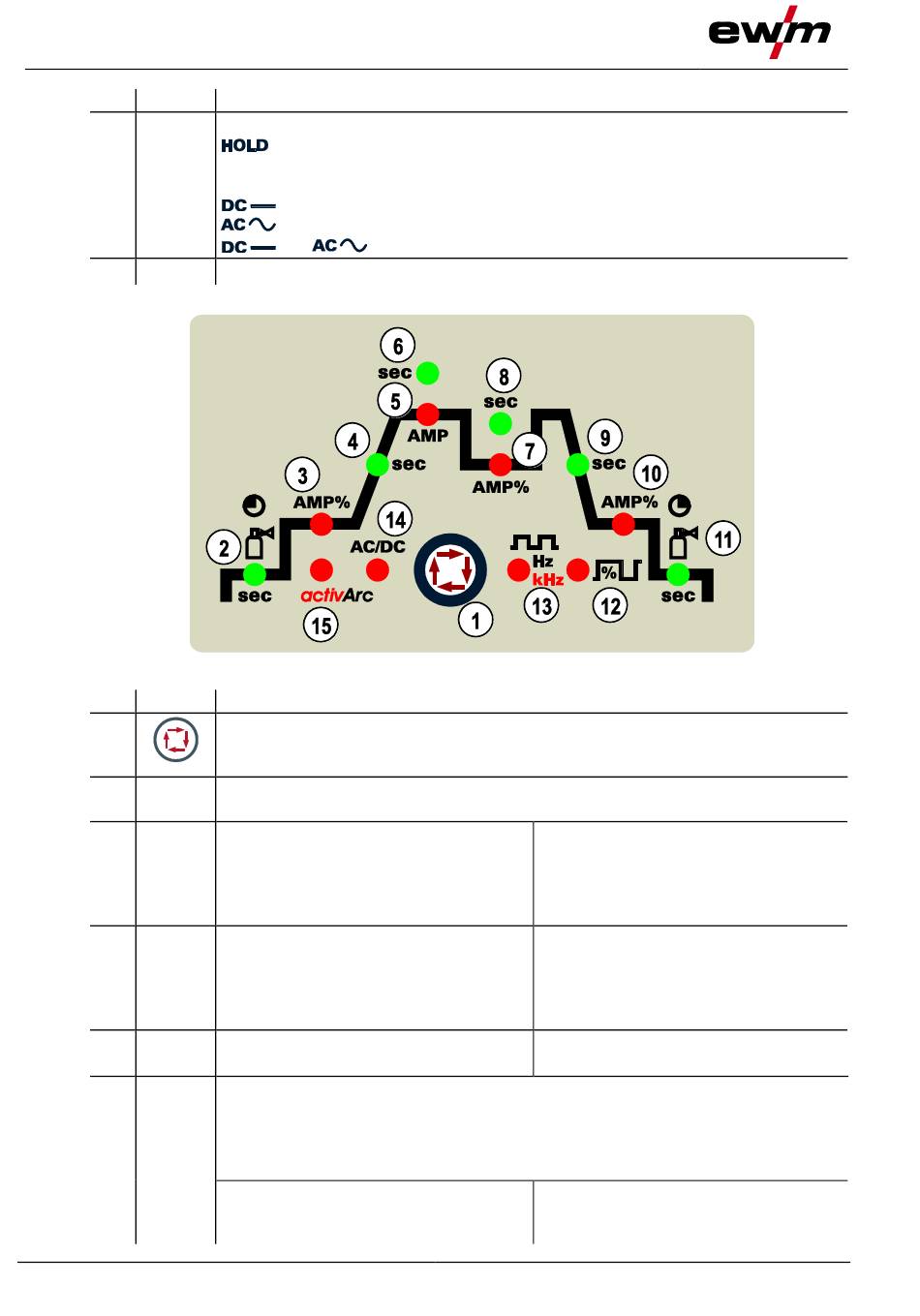

Funktionsablauf

Pos. Symbol
1
2 sec
3 AMP%
4 sec
5 AMP
6 sec
30
Beschreibung 0
Zustandsanzeigen
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten
Werte für Schweißstrom und -spannung in den Anzeigen dargestellt, die
Signalleuchte leuchtet
Gleichstromschweißen
Wechselstromschweißen
und gleichzeitig: Wechselstromschweißen AC-Spezial
Funktionsablauf (siehe folgendes Kapitel)
Beschreibung 0
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Gasvorströmzeit (WIG)
Einstellbereich absolut 0,0 s bis 20,0 s (0,1 s-Schritte)
Startstrom (WIG)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte). Während der
Startstromphase wird nicht gepulst.
Upslope-Zeit (WIG)
Einstellbereiche: 0,00 s bis 20,0 s
(0,1 s-Schritte).
Die Upslope-Zeit ist für 2-Takt und 4-Takt
getrennt einstellbar.
Hauptstrom (WIG) / Pulsstrom
I min bis I max (1 A Schritte)
Pulszeit / Slope-Zeit (AMP% auf AMP)
•
Einstellbereich Pulszeit: 0,01 s bis 20,0 s
(0,01 s-Schritte < 0,5 s; 0,1 s-Schritte > 0,5 s)
•
Einstellbereich Slope-Zeit (tS2) : 0,0 s bis 20,0 s
- siehe Kapitel 5.13.12, Puls-Varianten
WIG-Pulsen
Die Pulszeit gilt für die Hauptstromphase
(AMP) beim Pulsen.
Abbildung 4-7
Hotstart-Strom (E-Hand)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 %
(1 %-Schritte)
Hotstart-Zeit (E-Hand)
Einstellbereiche: 0,00 s bis 10,0 s
(0,1 s-Schritte)
Hauptstrom (E-Hand)
I min bis I max (1 A Schritte)
WIG-AC spezial
Die Pulszeit gilt für die AC-Phase bei
AC-Spezial.
