Abgleich Leitungswiderstand - EWM Tetrix 451 AC/DC AW FW Betriebsanleitung

Aufbau und Funktion
Gerätekonfigurationsmenü

5.22.2 Abgleich Leitungswiderstand

Der elektrische Leitungswiderstand sollte nach jedem Wechsel einer Zubehörkomponente wie z.B.
Schweißbrenner oder Zwischenschlauchpaket (AW) neu abgeglichen werden um optimale
Schweißeigenschaften zu gewährleisten. Der Widerstandswert der Leitungen kann direkt eingestellt oder
auch durch die Stromquelle abgeglichen werden. Im Auslieferungszustand ist der Leitungswiderstand
optimal voreingestellt. Bei Veränderungen der Leitungslängen ist der Abgleich (Spannungskorrektur) zur
Optimierung der Schweißeigenschaften nötig.
1
0
2
3
4
0
116
l
+
+
l
B
A

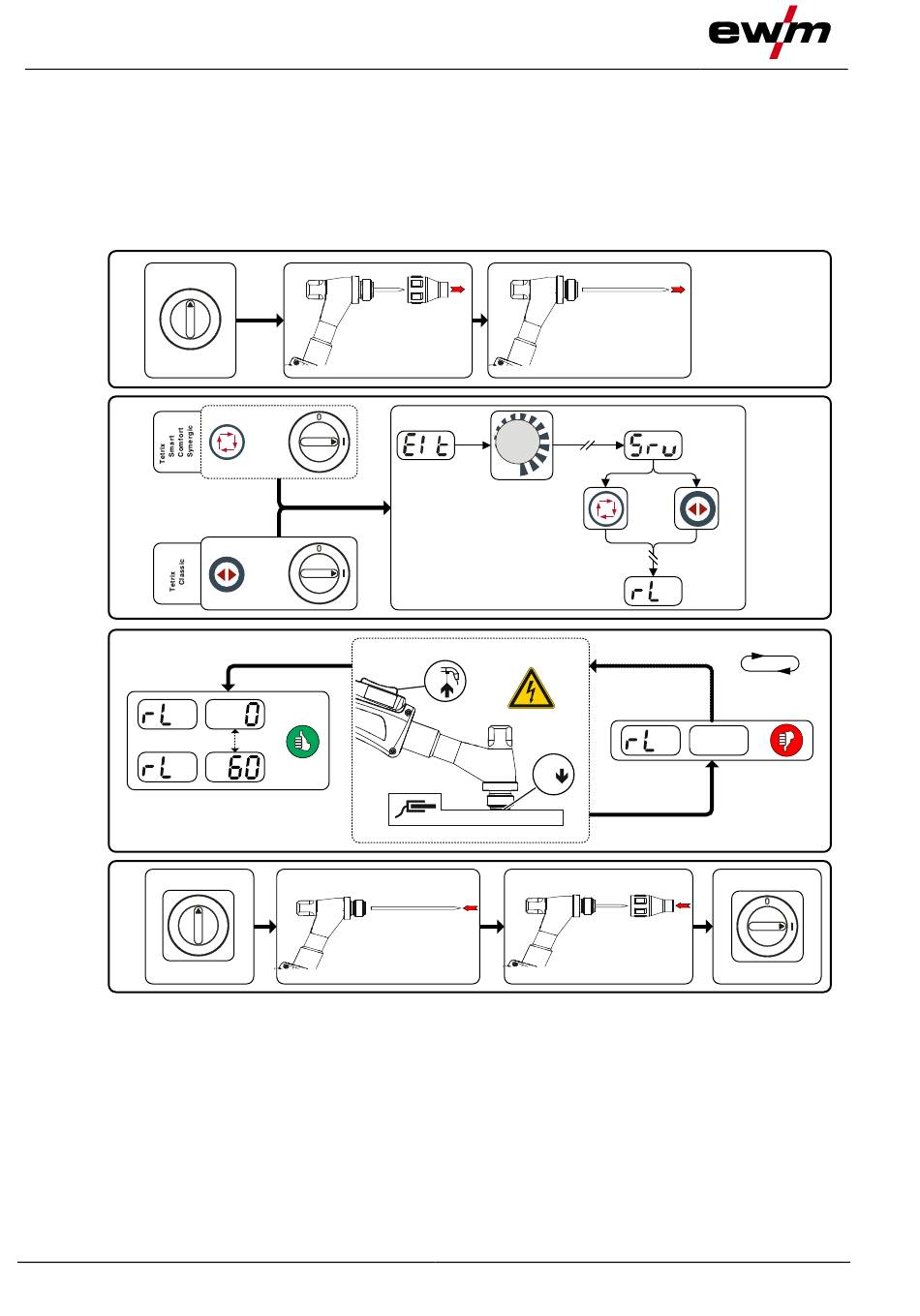

Abbildung 5-56
099-000115-EW500
17.06.2015
