5.2
Anschluss Zwischenschlauchpaket
Pos. Symbol
1
2
3
4
5
6
7
8
•
Schlauchpaketende mit der Zugentlastung befestigen > siehe Kapitel 5.2.1.
•
Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 14-polig stecken und mit Überwurfmutter si-
chern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-005613-EW500
23.04.2019
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Schutzgasanschluss (Eingang)
Anschlussnippel G¼"
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse 14-polig
Steuerleitung Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Sicherungsgurt
Zugentlastung Zwischenschlauchpaket
Aufbau und Funktion

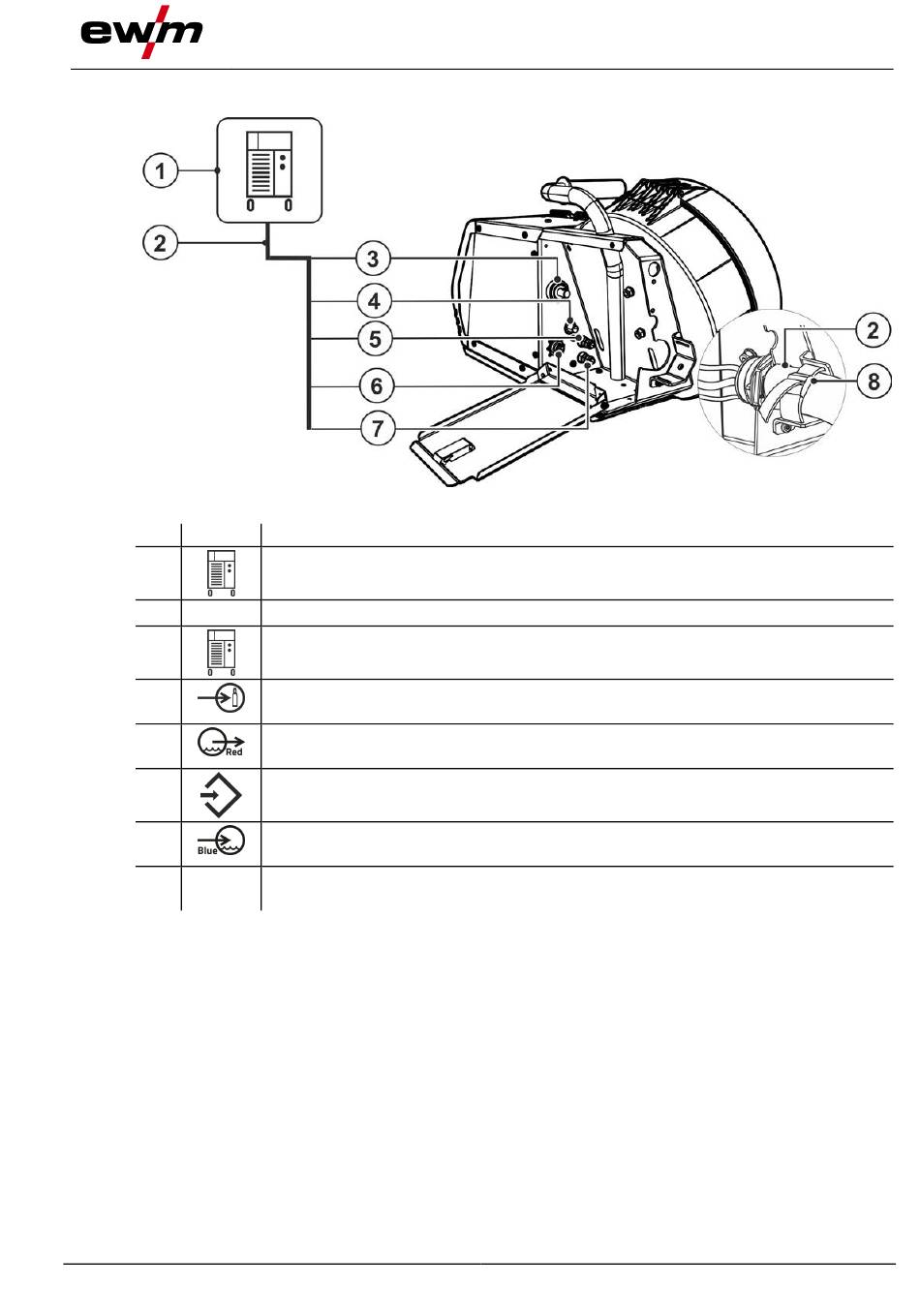

Abbildung 5-5
Anschluss Zwischenschlauchpaket
19
