EWM Tetrix 451 AC/DC AW FW Betriebsanleitung Seite 21

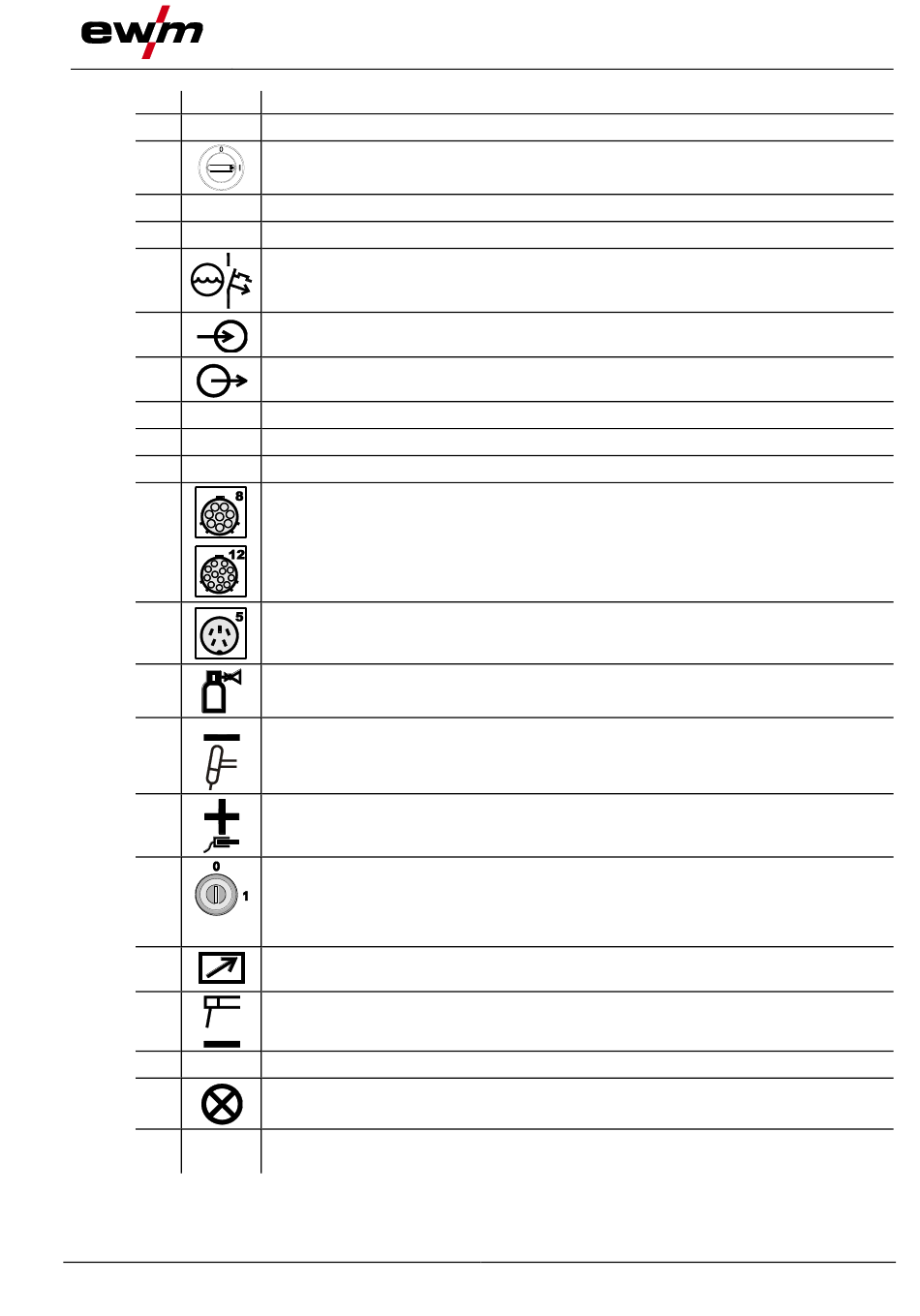

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
099-000115-EW500
17.06.2015
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Kranöse
Hauptschalter, Gerät Ein/Aus
Gerätesteuerung - siehe Kapitel 4.8, Gerätesteuerung - Bedienelemente
Transportgriff
Drucktaste Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Transportrollen, Lenkrollen
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Anschlussbuchse, 8-polig / 12-polig (variantenabhängig)
8-polig: Steuerleitung WIG- Up/Down- oder Poti-Brenner
12-polig: Steuerleitung WIG- Up-/Down-Brenner mit LED-Anzeige (Option)
Anschlussbuchse, 5-polig
Steuerleitung WIG-Standardbrenner
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
- siehe Kapitel 5.20, Schweißparameter gegen unbefugten Zugriff sperren
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Eintrittsöffnung Kühlluft
Signalleuchte Betriebszustand
Leuchtet wenn das Gerät betriebsbereit ist.
Geräteträger für Systemkomponenten
ausschließlich Heißdraht-Ausführung
Frontansicht
