Aufbau und Funktion
E-Hand-Schweißen
Pos. Symbol
3
4
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.

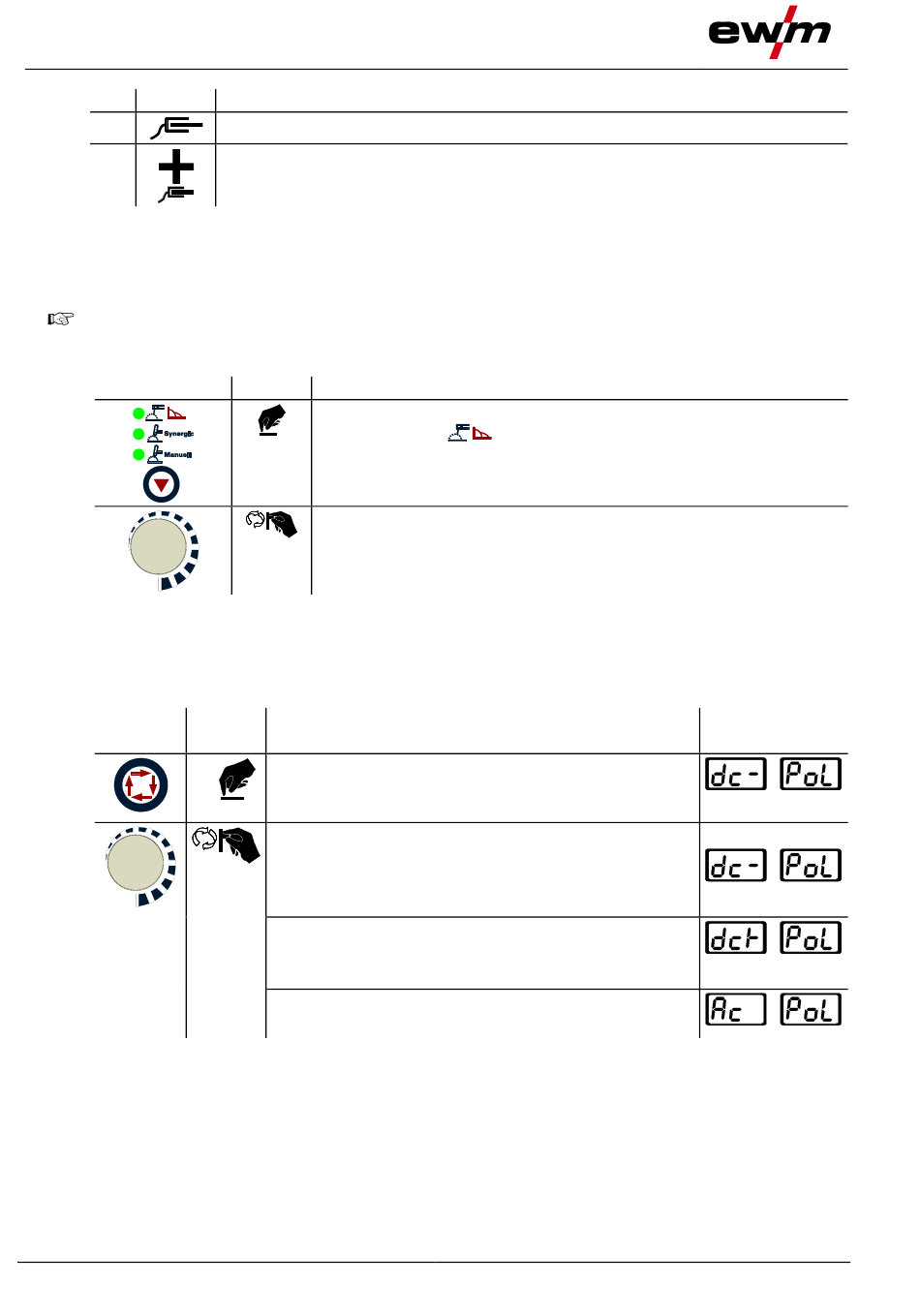

5.14.2 Anwahl Schweißaufgabe
Bedienelement
5.14.3 Umschaltung der Schweißstrompolarität (Polaritätswechsel)
Mit dieser Funktion kann der Anwender die Schweißstrompolarität elektronisch umkehren.
Wird z.B. mit verschiedenen Elektrodentypen geschweißt, welche vom Hersteller unterschiedliche
Polaritäten erfordern, kann die Schweißstrompolarität einfach an der Steuerung umgeschaltet werden.

5.14.4 Anwahl und Einstellung

Bedien- Aktion
element
n x
92
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Aktion Ergebnis
Anwahl Schweißverfahren E-Hand.
Die Signalleuchte
Schweißstrom einstellen.
Ergebnis
Anwahl Schweißparameter Schweißstrompolarität:
Betätigen bis Signalleuchte Schweißstrompolarität AC/DC
leuchtet.
Schweißstrompolarität einstellen
Stellung DC-
„-" Polarität an Anschlussbuchse, Schweißstrom "-"
„+" Polarität an Anschlussbuchse, Schweißstrom "+"
Stellung DC+
„+" Polarität an Anschlussbuchse, Schweißstrom "-"
„-" Polarität an Anschlussbuchse, Schweißstrom "+"
Stellung AC
E-Hand Wechselstromschweißen
leuchtet grün.
Anzeige
