5.14 E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
•
Gerät am Hauptschalter ausschalten.
•
Geeignete Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
•
Elektrodenhalter immer isoliert ablegen!
Schutzgasanschluss!
Beim E-Hand-Schweißen liegt am Schutzgasanschluss (Anschlussnippel G¼")
Leerlaufspannung an.
•
Gelbe Isolierkappe am Anschlussnippel G¼" aufstecken (Schutz vor elektr. Spannung und
Schmutz).

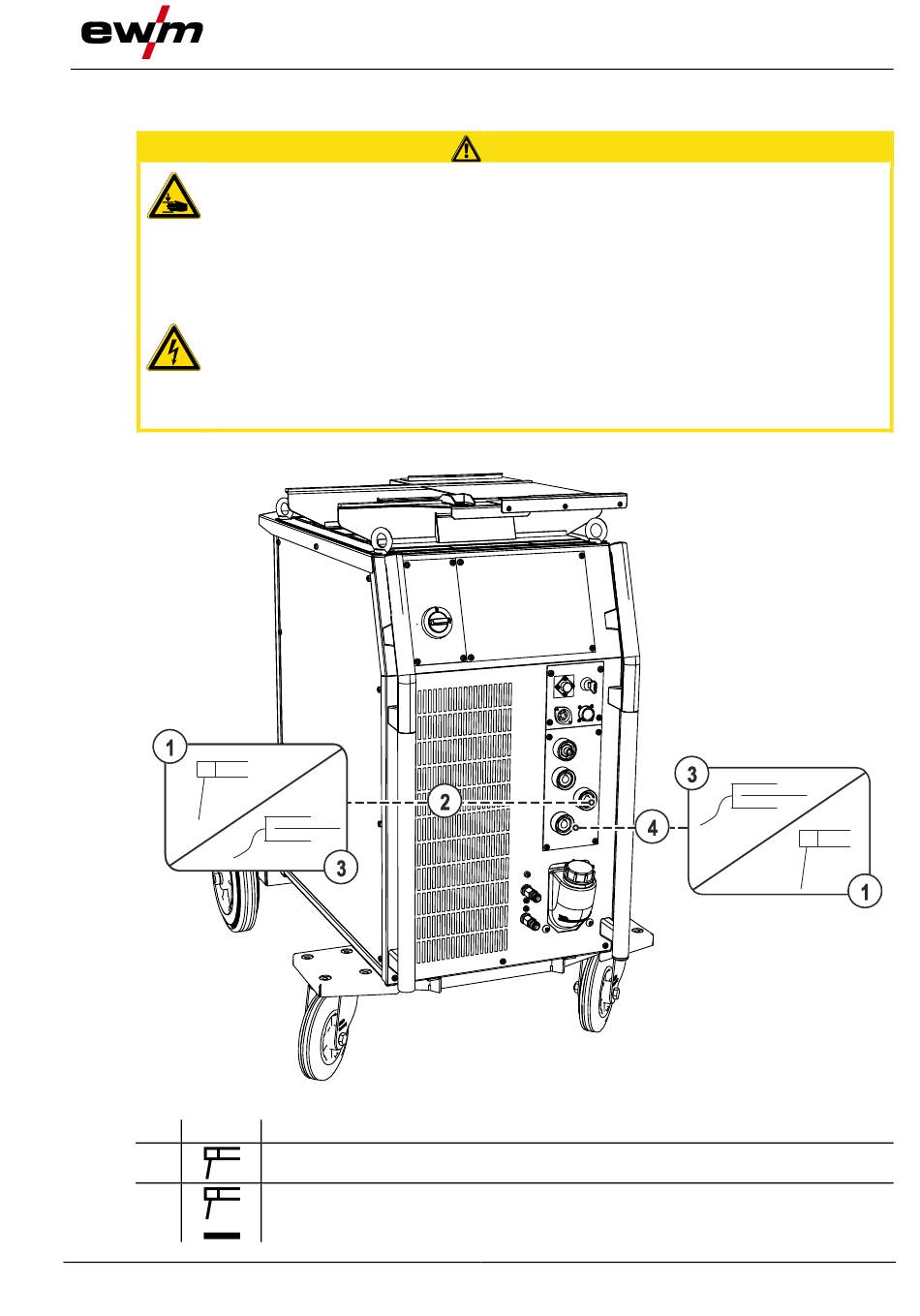

5.14.1 Anschluss Elektrodenhalter und Werkstückleitung
Pos. Symbol
1
2
099-000115-EW500
17.06.2015
Beschreibung 0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Aufbau und Funktion
VORSICHT
Abbildung 5-48
E-Hand-Schweißen
