Aufbau und Funktion
WIG-Synergic-Bedienprinzip

5.13.12 Puls-Varianten

Die Geräte verfügen über eine integrierte Pulseinrichtung.
Beim Pulsen wird zwischen Pulsstrom (Hauptstrom) und Pausenstrom (Absenkstrom) hin- und
hergeschaltet.

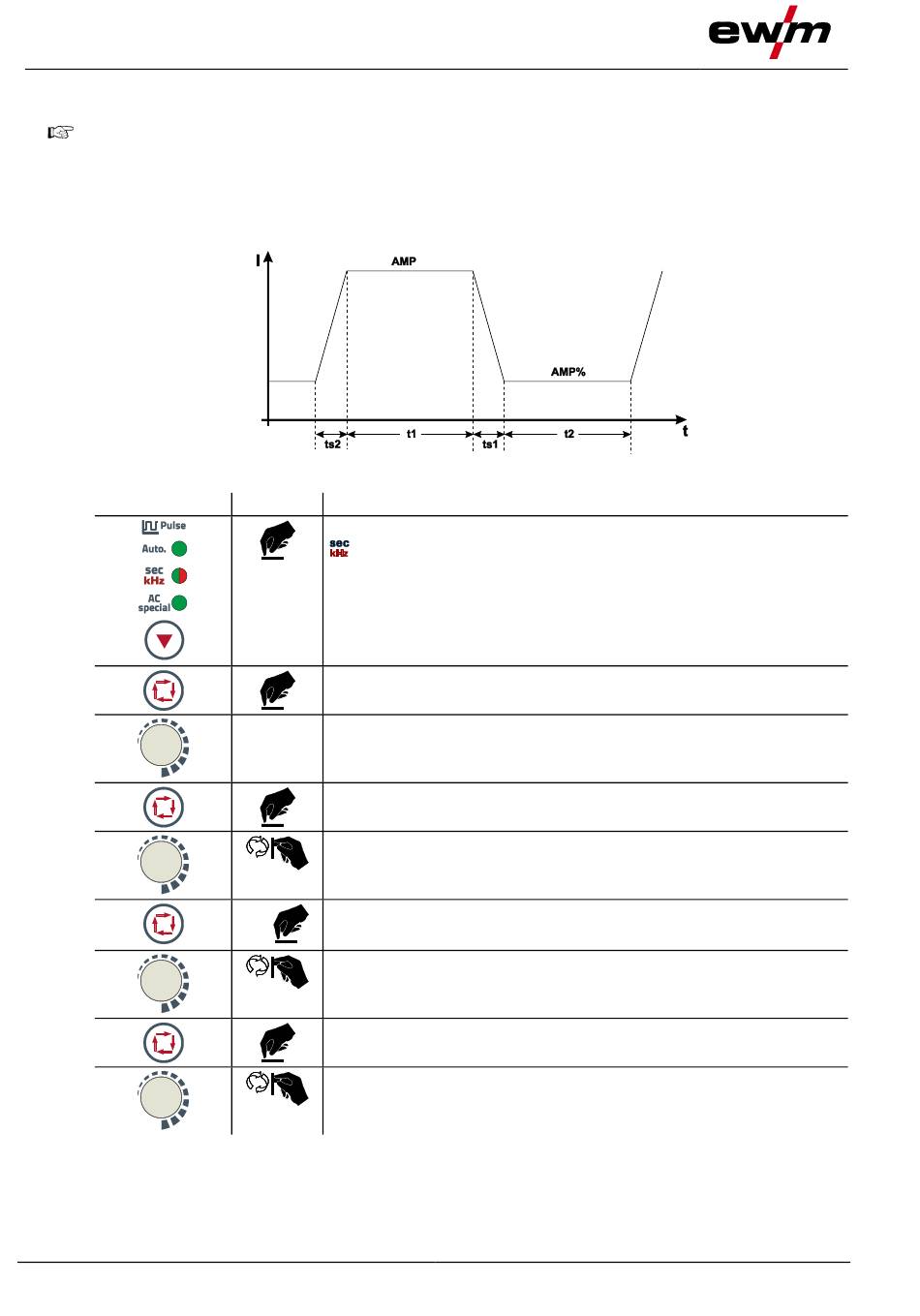

5.13.12.1 Pulsen (thermisches Pulsen)

Beim thermischen Pulsen werden Puls- und Pausenzeiten (Frequenz bis 200 Hz) sowie die Pulsflanken
(ts1 und ts2) an der Steuerung in Sekunden eingegeben.
Bedienelement
76
Aktion Ergebnis
Anwahl Funktion WIG-Pulsen
Signalleuchte leuchtet grün
Anwahl Pulszeit "t1"
Signalleuchte "Pulszeit" leuchtet
Einstellen Pulszeit "t1"
Anwahl Pausezeit "t2"
Signalleuchte "Pulspausezeit" leuchtet
Einstellen Pausezeit "t2"
Anwahl Slope-Zeiten "ts1 und ts2"
2 s
Einstellen Slope-Zeit "ts1"
Wechsel zwischen Slope-Zeiten "ts1 und ts2"
Einstellen Slope-Zeit "ts2"
Abbildung 5-37
