5.3.5.2

Anschluss Zwischenschlauchpaket

Die Erdungsleitung des Zwischenschlauchpaketes darf bei dieser Geräteserie nicht am Schweiß-
oder Drahtvorschubgerät angeschlossen werden! Erdungsleitung entfernen oder ins
Schlauchpaket zurückschieben!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu schweißen. In
diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die Werkstückleitung an der
Schweißstrombuchse „+" anzuschließen. Hinweise des Elektrodenherstellers beachten!

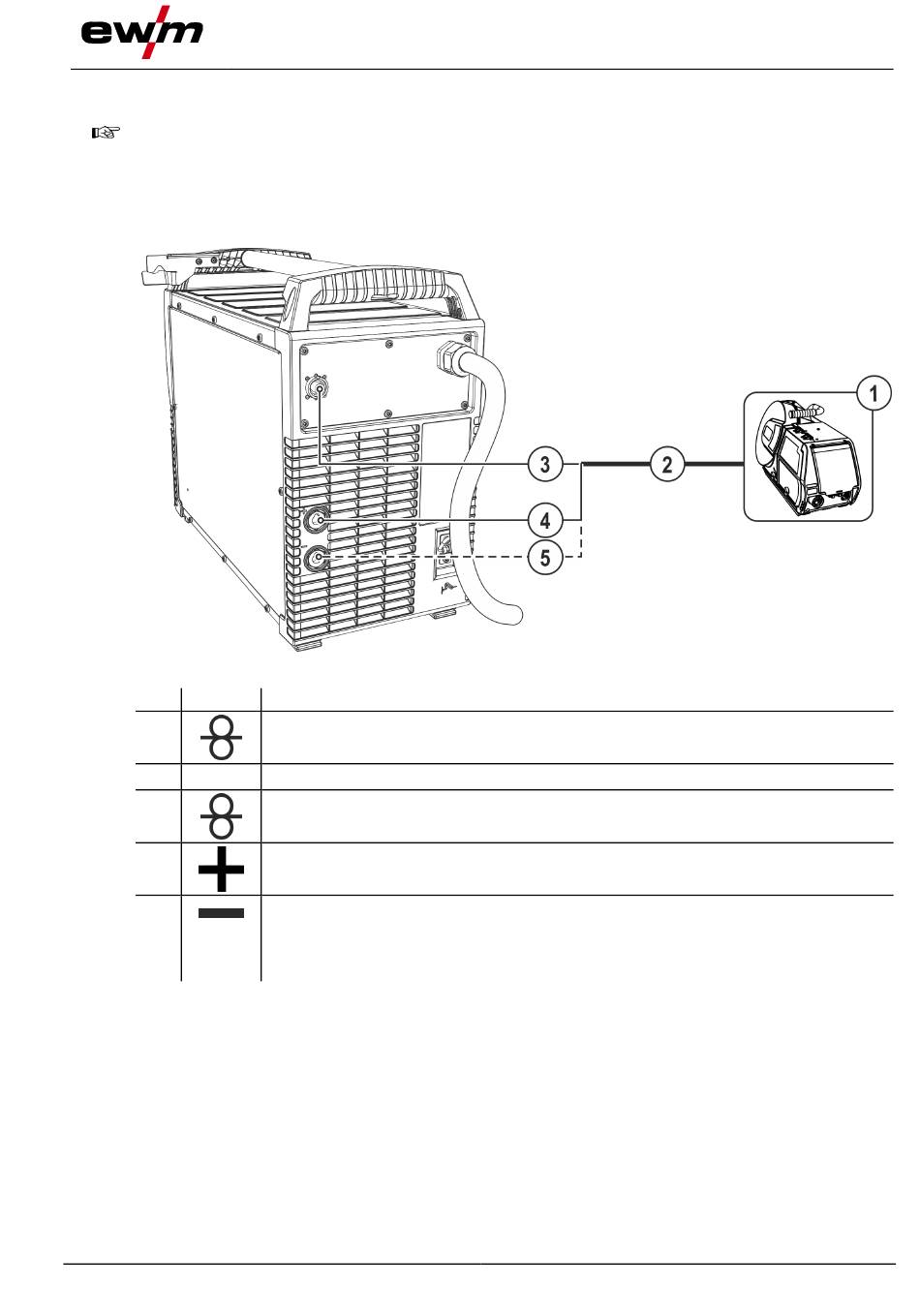

Pos. Symbol
1
2
3
4
5
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
•
Stecker der Schweißstromleitung in Anschlussbuchse Schweißstrom einstecken und durch
rechtsdrehen verriegeln.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
099-005589-EW500
20.03.2019
Beschreibung 0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromstecker aus Zwischenschlauchpaket
•
MIG/MAG-Fülldrahtschweißen
•
WIG-Schweißen
Aufbau und Funktion
Abbildung 5-3
