Montage
Schneiden Sie den
Koaxial-Innenleiter (Pin
13 / weiß) und den
Koaxialschirm (Pin 14 /
schwarz) nicht ab.
Verdrillen Sie das
äußere Geflecht, (Pin
14), sonst kann der
Analogausgang nicht
an die Klemmen der
Kundenelektronik ange-
schlossen werden.

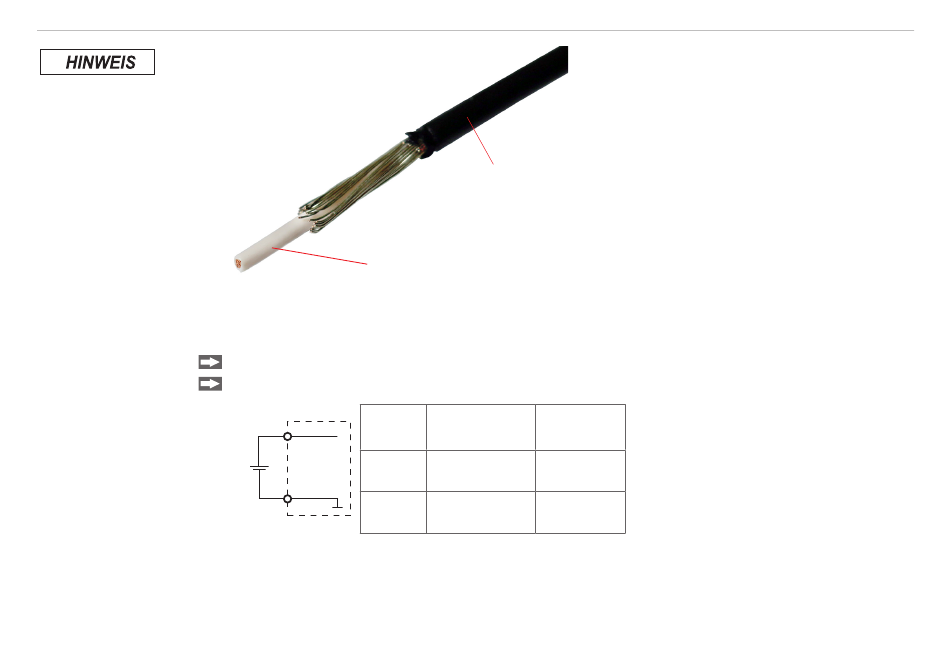

Abb. 22 Ansicht Pin 13 / Pin 14, PC1700
5.6.3
Nennwert: 24 V DC (11 ... 30 V, P < 3 W).
11 ...
30 VDC
optoNCDT 1750
Pin 13: Koaxial-Innenleiter, weiß
Versorgungsspannung
Schalten Sie das Netzteil erst nach Fertigstellung der Verdrahtung ein.
Verbinden Sie die Eingänge „5" und „6" am Sensor mit einer 24 V-Spannungsversorgung.
Sensor
5
Pin
ILD1750
5
6
6
Pin 14: Koaxialschirm, schwarz
PC1700-x/Y
Versorgung Spannungsversorgung nur für Messge-
Farbe
Rot
+U
B
Schwarz
Masse
räte, nicht gleichzeitig für Antriebe oder
ähnliche Impulsstörquellen verwenden.
MICRO-EPSILON empfiehlt die Verwen-
dung des optional erhältlichen Netzteils
PS2020 für den Sensor.
Abb. 23 Anschluss Versorgungsspannung
Seite 38
