Die programmierbare Taste Select ruft die Funktionen Mastern oder Teachen auf. In den Werkseinstel-
lungen sind die beiden Tasten 5 Minuten nach dem Einschalten der Spannungsversorgung aktiv. Danach
werden sie automatisch gesperrt.
Die Taste Function ruft das Einstellmenü auf.
Die Tastensperre kann über interne Webseiten oder ASCII-Befehle programmiert werden.
optoNCDT 1750
Bedien- und Anzeigeelemente
Bedeutung
Messobjekt im Messbereich
Messobjekt in Messbereichsmitte
Fehler, z.B. Messobjekt außerhalb des Messbe-
reichs, zu niedrige Reflexion
Laser abgeschaltet
Bedeutung
Messwertausgang RS422
RS422 und Analogausgang sind abgeschaltet.
Die RS422 oder der Analogausgang können
zugeschaltet werden.
Das Webinterface kann zugeschaltet werden.
Messwertausgang Strom 4 ... 20 mA oder
Spannung 0 ... 5 V bzw. 0 ... 10 V
Sensor aus, keine Versorgung

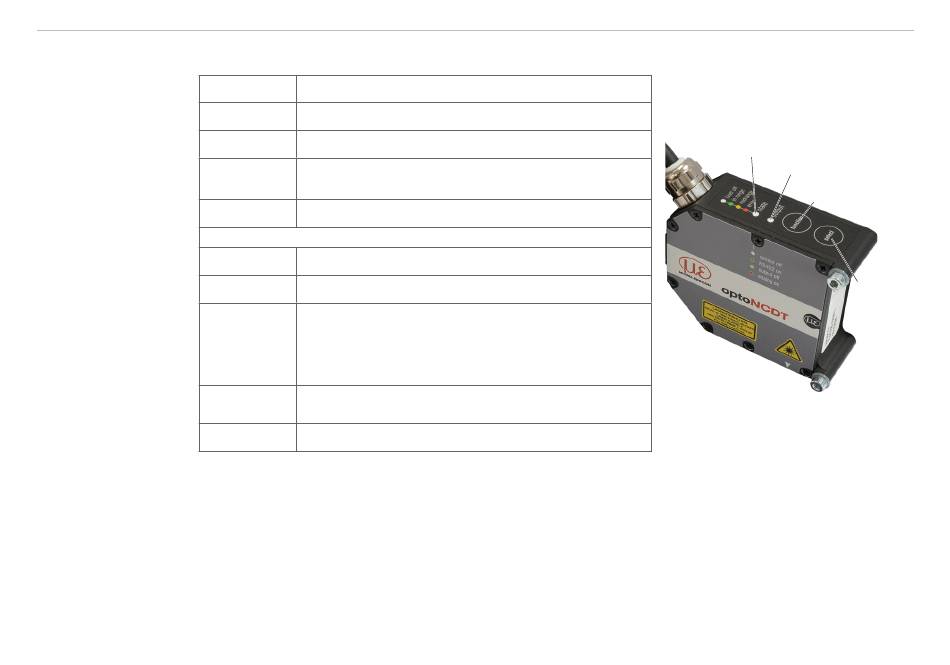

LED state
LED output
Function-Taste
Select-
Taste
