Sensor-Parameter einstellen
7.7.2.2

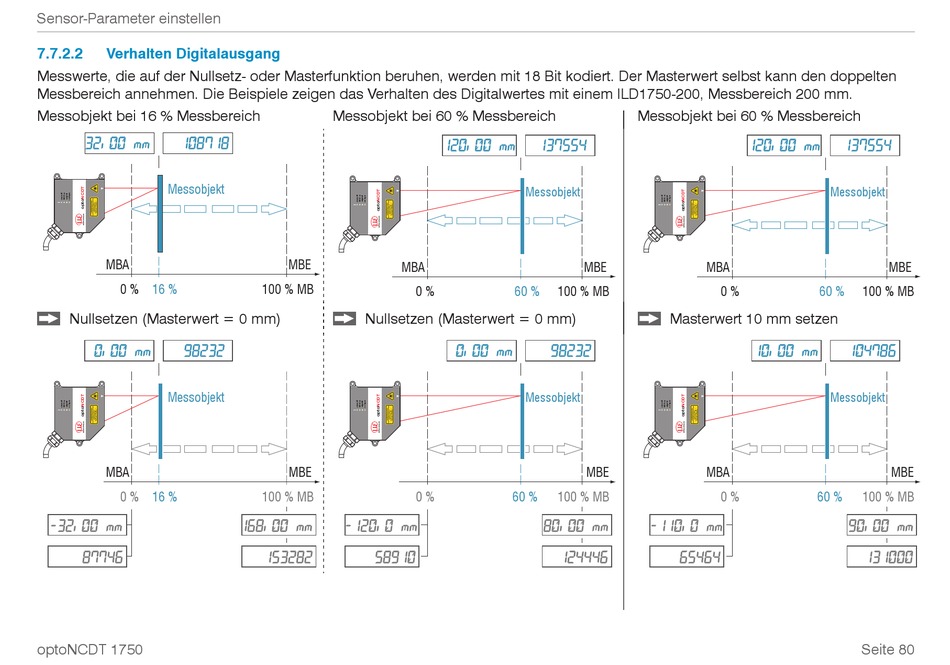

Verhalten Digitalausgang

Messwerte, die auf der Nullsetz- oder Masterfunktion beruhen, werden mit 18 Bit kodiert. Der Masterwert selbst kann den doppelten
Messbereich annehmen. Die Beispiele zeigen das Verhalten des Digitalwertes mit einem ILD1750-200, Messbereich 200 mm.
Messobjekt bei 16 % Messbereich
32.00 mm 108718
Messobjekt
MBA
0 % 16 %
Nullsetzen (Masterwert = 0 mm)
0.00 mm 98232
Messobjekt
MBA
0 % 16 %
-32.00 mm
87746
optoNCDT 1750
Messobjekt bei 60 % Messbereich
MBE
MBA
100 % MB
0 %
Nullsetzen (Masterwert = 0 mm)
MBE
100 % MB 0 %
168.00 mm -120.0 mm
153282 58910
120.00 mm 137554
Messobjekt
MBE
60 % 100 % MB
0.00 mm 98232
Messobjekt
MBE
60 % 100 % MB
80.00 mm
124446
Messobjekt bei 60 % Messbereich
120.00 mm
MBA
0 %
Masterwert 10 mm setzen
10.00 mm
MBA
0 % 60 %
-110.0 mm
65464
137554
Messobjekt
MBE
60 % 100 % MB
104786
Messobjekt
MBE
100 % MB
90.00 mm
131000
